Informácie

Charakteristický

1) Komunikácia:RS485/Modbus-Rtu

2) Viacokruhové:A plus B nezávislý 2 okruhový výstup DC24V

3) Hodnotenie U a I:U:DC48V/240V/336V I:5V

Funkcia

·A plus B nezávislé dve jednosmerné vedenia napätia, prúdu, výkonu, elektrickej energie, 1 kanál na monitorovanie teploty a vlhkosti

·8 spínacích stavových vstupov

·4 spínacie stavové výstupy

·3 Komunikácia RS485

Inštalácia

DIN 35 mm

Rozmer (D*Š*V):

180*90*45

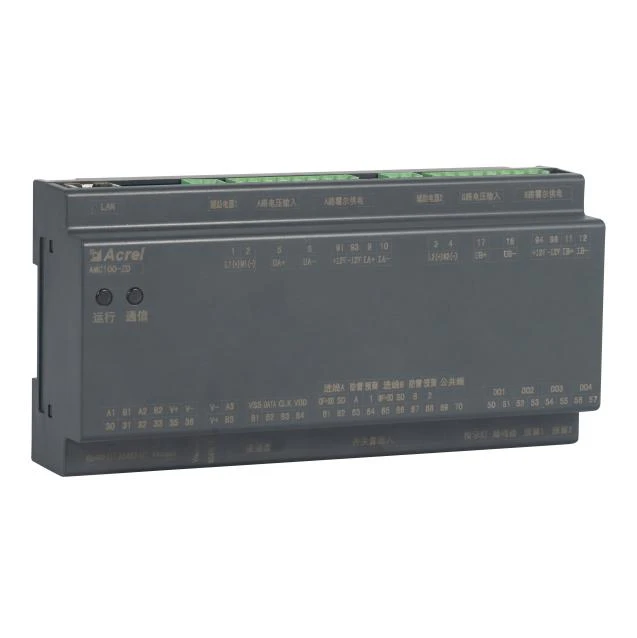

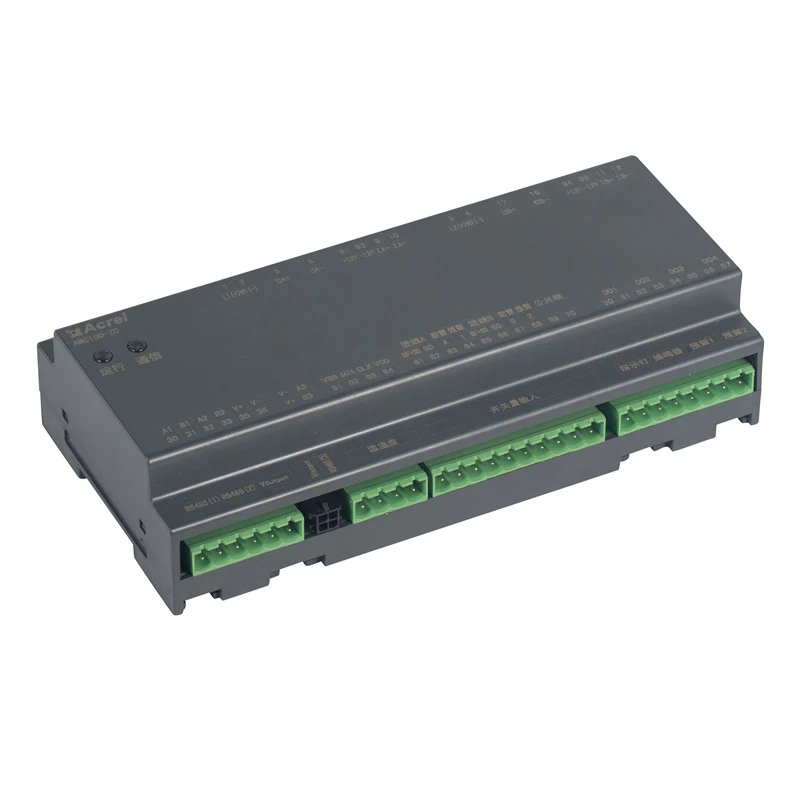

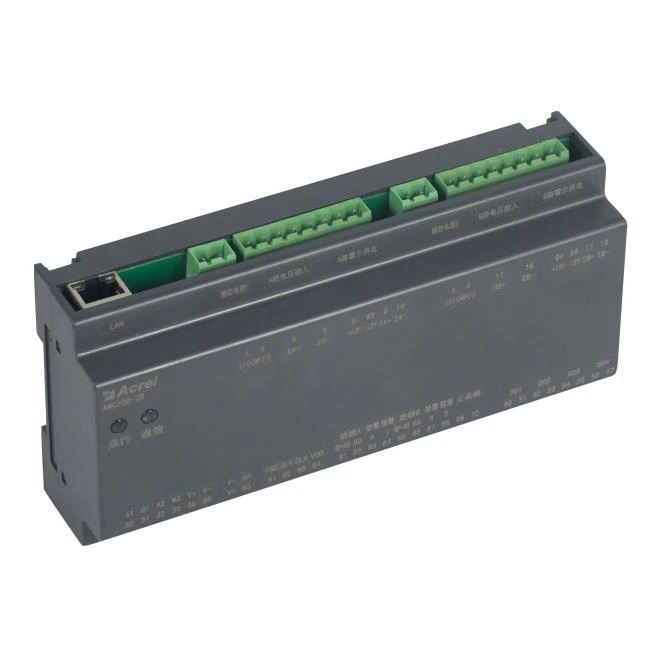

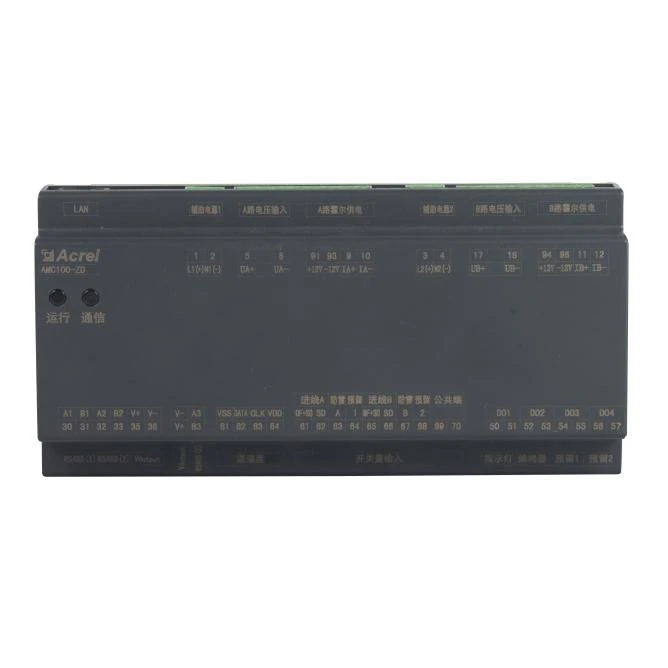

Vzhľad

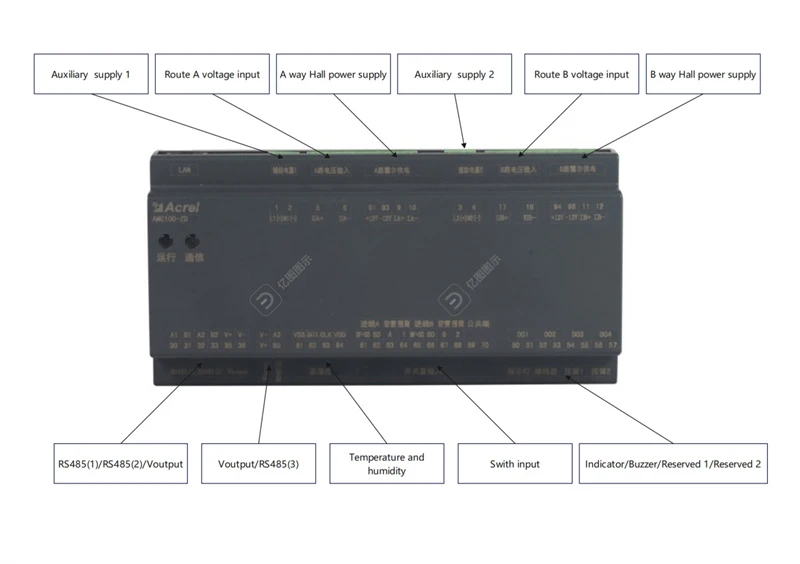

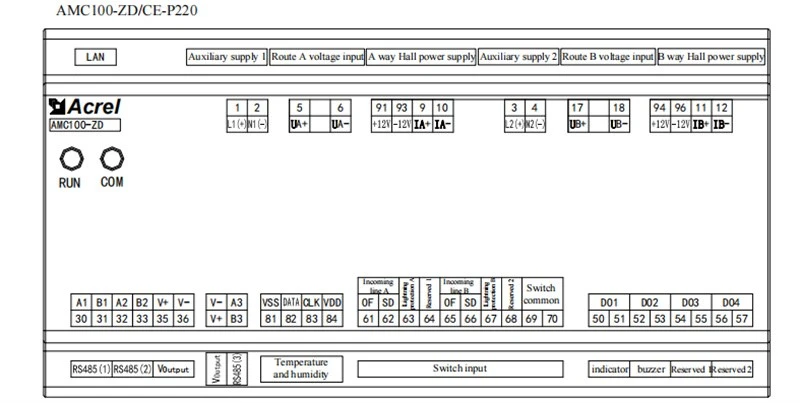

Elektrické vedenie

Parameter

Distribučný systém		DC
Napätie zbernice	Menovité napätie	48 V DC, 240 V DC, 336 V DC
	Rozsah merania	±20 percent
	Preťaženie	Okamžité napätie 2 krát za sekundu
Prúdový vstupný obvod	Ohodnotené	5V（Hallov senzor, ±12V napájaný AMC100-ZD）
	Preťaženie	Trvanie je 1,2-krát, okamžité 10-krát za sekundu
Životné prostredie	Nadmorská výška	Menšie alebo rovné 2500 m
	Teplota	Prevádzka:-15 stupeň -55 stupeň Skladovanie:-25 stupeň -70 stupeň
	Vlhkosť	Relatívna vlhkosť Menej ako alebo rovnajúcej sa 93 percentám
Inštalácia		Spôsob inštalácie DIN35mm lišty alebo spodnej dosky
Prídavné napájanie		AMC100-ZD:Výkon signálu（ menší alebo rovný 15 W） Nezávislý zdroj napájania AMC100-ZD-P24:DC 12-24V AMC100-ZD-P220: 1, Keď je konštantné napätie DC240V, DC336V, napájané AC220V, Nezávislé napájanie DC240V,DC336V 2, Keď je konštantné napätie DC48V, napájané nezávislým zdrojom DC48V
Izolačný odpor		Izolačný odpor medzi všetkými svorkami a vodivými časťami na plášti musí byť aspoň 100 MΩ
Spínací výstup		4 kanály 3A 250VAC/3A 30VDC
Prepnúť vstup		8 suchých uzlov
Komunikácia		1 kanál izolovaný RS485/Modbus-RTU do systému na pozadí 1RS485/Modbus-RTU na dotykovú obrazovku Pripojenie 1RS485/Modbus-RTU k nadradenému modulu 1-funkcia ethernetovej komunikácie kanála je voliteľná
Inštalácia		Inštalácia lišty DIN 35 mm alebo spodnej dosky

Citácia

Tvar	Typ	Funkcia	FOB Šang Hai (AMERICKÝ DOLÁR)
	AMC100-ZA	Monitorovanie úplných parametrov napájania duálneho trojfázového AC vstupného obvodu A plus B, 8 spínacích stavových vstupov, 4 spínací stavové výstupy, 2 monitorovanie úniku, 1 detekcia teploty a vlhkosti, 3 komunikácie RS485	148
	AMC-FA30	Monitorujte parametre plného napájania celkovo 30 vetiev dvojitých AC zásuviek A plus B a 1 komunikáciu RS485	133
	AMC-FA48	Monitorujte parametre plného napájania celkom 48 vetiev dvojitých AC zásuviek A plus B a 1 komunikáciu RS485	177
	AMC-FAK30	Monitorujte úplné parametre napájania a stav spínača celkovo 30 vetiev dvojitých AC zásuviek A plus B a 1 komunikáciu RS485	177
	AMC-FAK48	Monitorujte úplné parametre napájania a stav spínača celkovo 48 vetiev dvojitých AC zásuviek A plus B a 1 komunikáciu RS485	237
	AMC100-ZD	Monitoruje napätie, prúd, výkon a elektrickú energiu 2 nezávislých prichádzajúcich liniek A plus B, 8 spínacích vstupov, 4 spínacích výstupov, 1 detekcie teploty a vlhkosti a 3 RS485 komunikácie	148
	AMC100-FD30	Monitorujte plné parametre napájania duálnych DC výstupných liniek A plus B v celkovo 30 pobočkách a 1 komunikácii RS485	133
	AMC-FD48	Monitorujte plné parametre napájania duálnych DC výstupných liniek A plus B v celkovo 48 vetvách a 1 RS485 komunikácii	177
	AMC100-30 FDK	Monitorujte všetky parametre napájania a stav spínania (aktívny) duálnej DC zásuvky A plus B 30 vetiev a 1 komunikácia RS485	177
	AMC100-FDK48	Monitorujte všetky parametre napájania a stav spínania (aktívny) duálnej DC zásuvky A plus B 48 vetiev a 1 komunikácia RS485	237
