Popis

Pomocou technológie vzorkovania striedavého prúdu môžu elektromery série PZ priamo alebo nepriamo merať mnoho elektrických parametrov trojfázovej siete, ako je prúd, napätie, výkon, elektrická energia atď. Môže sa použiť na lokálne zobrazenie a spojiť s riadiacim zariadením na vytvorenie meracieho a riadiaceho systému.

Elektromery vybavené komunikačným portom RS-485, ktorý využíva kompatibilný protokol Modbus-RTU, môžu prepínať signál elektrických parametrov na štandardný analógový výstup so štvorkanálovým (dvojkanálovým) prepínacím vstupom / dvojkanálovým prepínacím výstupom. Na základe rôznych požiadaviek je možné pomocou tlačidiel na čelnom paneli nastaviť a ovládať elektrické parametre pre transformačný pomer, alarm, komunikáciu atď.

Elektromery série PZ majú vysoký pomer ceny a výkonu a dokážu nahradiť tradičné elektrické prevodníky a meracie merače. Ako pokročilá inteligentná digitálna predná akvizícia sa tieto elektromery široko používajú v rôznych riadiacich systémoch, SCADA systémoch a systémoch riadenia zdrojov energie.

Vlastnosti

1. Počítadlo trojfázového merača energie má dobré tesniace účinky a účinky proti rušeniu, takže môže zabezpečiť presné meranie.

2. Vyššia presnosť pre napätie: Trieda 0.2, aktívna energia: Trieda 0.5. Napätie je možné pripojiť na 660V.

3. Dizajn 92*92/ 88*88 uľahčuje inštaláciu a šetrí čas.

4. Jasná LCD/LED obrazovka vám umožní vidieť údaje jasnejšie a zabráni chybám.

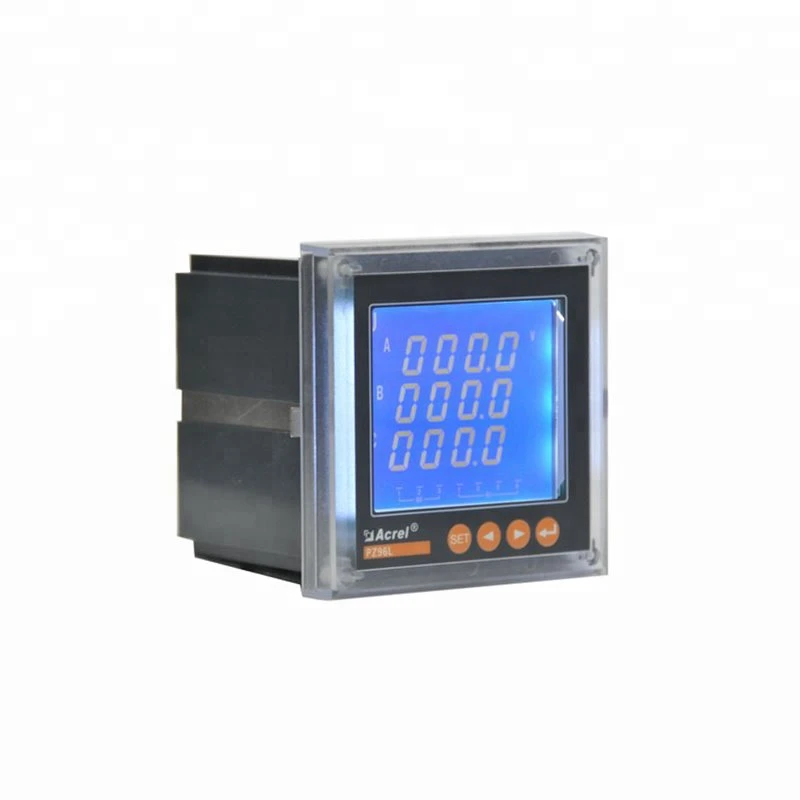

Vzhľad

Parameter

Projekt			Parameter
Špecifikácia			3 fázy 3 vodiče, 3 fázy 4 vodiče
Vstup	Pripojte sa		45-65HZ
	Frekvencia		3 fázy 3 drôt, 3 fázy 4 drôt
	Napätie	preťaženie: 1,2-násobné hodnotenie (nepretržité); 10-násobné hodnotenie za 1 sekundu
		spotreba energie: < 0.2VA
	Aktuálne	preťaženie: 1,2-násobné hodnotenie (nepretržité); 10-násobné hodnotenie za 1 sekundu
		spotreba energie: < 0.2VA
Výkon	Elektrická energia		Výstupný režim: 2-pulz fotospojky s otvoreným kolektorom
			Impulzná konštanta: 10000, 40000, 160000 imp/kWh
	Komunikácia		Port RS485, protokol Modbus -RTU
	Displej		LED alebo LCD displej, nastavenie násobného výkonu, alarm, indikácia spínania podľa ľubovôle; Pre 1 kanálový analóg zobrazte súvisiace programovateľné nastavenie
Funkcia	Prepínací vstup		2kanálový alebo 4kanálový pasívny suchý kontaktný vstupný režim
	Spínací výstup		1 aktívny výstup fotočlena
			Výstupný režim: 2-kanálové relé NO kontaktný výstup
	Analógový výstup		Výstupný režim: 1, 2 alebo 4 kanálový výstup, programovateľný 0 - 20mA,4 - 20mA
			zaťažiteľnosť Menšia alebo rovná 500 Ω
Trieda presnosti	Frekvencia {{0}},05Hz, reaktívna elektrická energia 1 trieda, ostatné 0,5trieda
Zdroj	DC100~350V; AV 85~265V; （Aby bolo možné prístroje zapojenie, má prednosť.)		spotreba energie<5VA
Bezpečnosť	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Rozsah		Modbus RTU:1~ 247;
Životné prostredie	Teplota	Práca: -10 stupeň ~ plus 55 stupňov uloženia: -25 stupeň ~ plus 75 stupňov
	Vlhkosť	Menšia alebo rovná 93 percent RH Nekondenzujúca
	Nadmorská výška	Menšie alebo rovné 2500 m

Funkcia

Typ merača

Základná funkcia

Tvar

Voliteľná funkcia

PZ96-E3/*

PZ96-E4/*

meranie EPI/EPE, EQL/EQC;

Meranie činného výkonu, jalového výkonu, účinníka;

Trojfázový prúd, napätie, meranie frekvencie

Štvorec 96

Prepínanie 4DI plus 1 impulz plus komunikácia RS485(/KC)
Prepínanie 2DI2DO plus komunikácia RS485(/ KC)
Prepínacia komunikácia 4DI plus RS485 (/KC)
2-kanálový vysielací výstup plus 2 impulzy plus komunikácia RS485(/MC)

PZ96L-E3/*

PZ96L-E4/*

Elektrické vedenie


Obr. 1 Trojfázový štvorvodičový 3CT

Obr. 2 Trojfázový štvorvodičový 3PT, 3CT

Obr. 3 Trojfázový trojvodičový 2CT

Obr.3 Trojfázový trojvodičový 2CT 2PT
