Opis výroby
Hallové snímače prúdu sa používajú hlavne na izoláciu a konverziu striedavého prúdu, DC, impulzu a iných komplexných signálov. Po konverzii riadenia signálu prúdových signálov podľa Hallovej teórie efektu môžu byť priamo získané AD, DSP, PLC, sekundárnymi prístrojmi a inými zariadeniami.
Snímače prúdu haly sú široko použiteľné pre získavanie a spätnú väzbu v aktuálnom monitorovaní, aplikácii batérií, meniči, riadení solárnej energie, skrinke s jednosmerným prúdom, jednosmernom motorovom pohone, galvanickom pokovovaní, zváraní, frekvenčnom meniči, systémoch riadenia servopohonov UPS. Vyznačujú sa rýchlou odozvou, širokou škálou meraní, vysokou presnosťou, silnou kapacitou preťaženia, dobrou linearitou a vynikajúcim výkonom proti rušeniu.

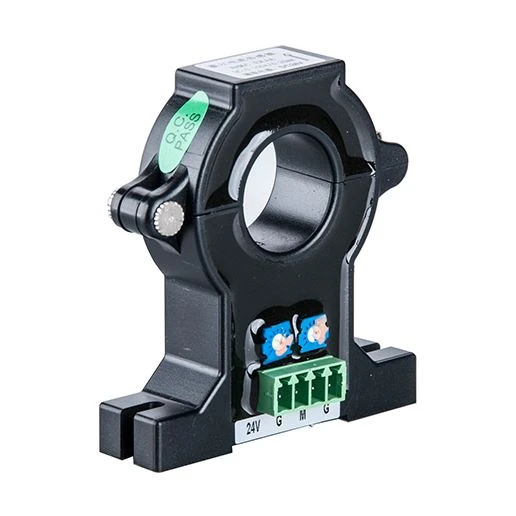

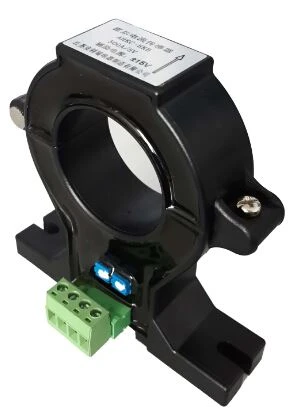

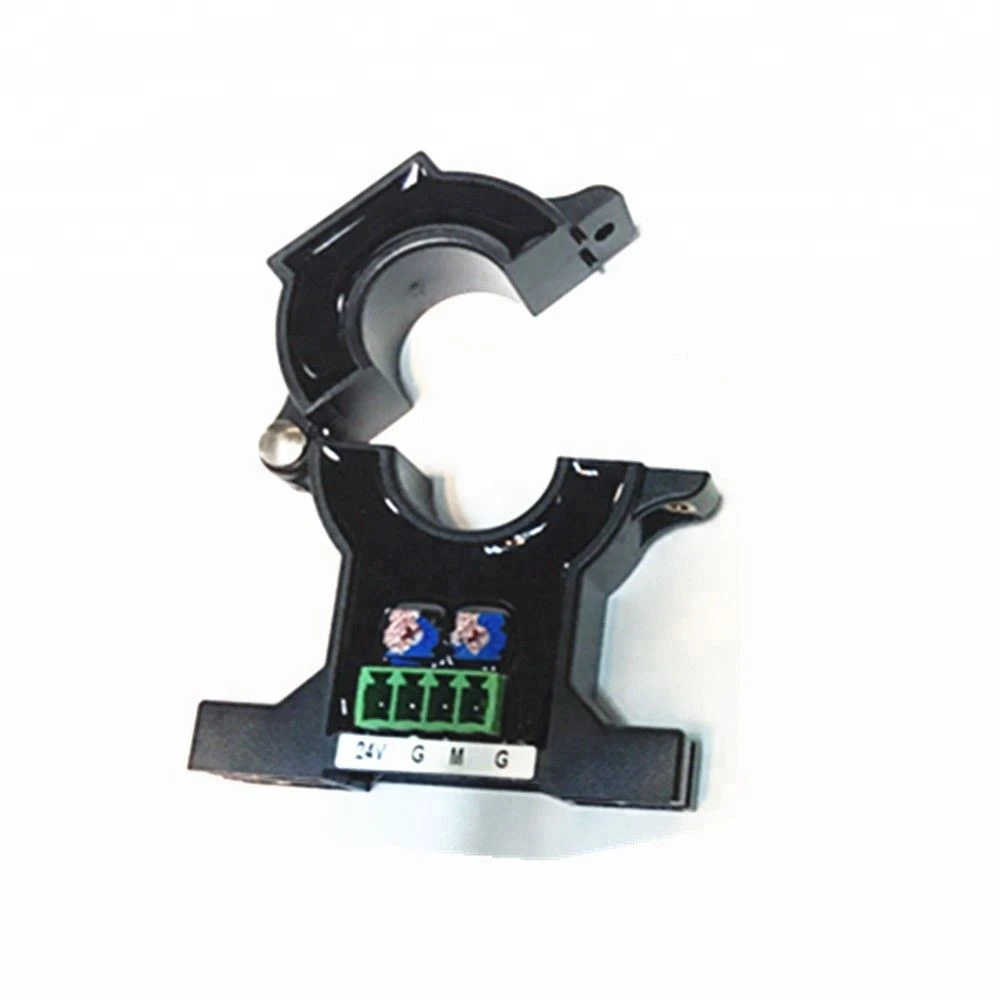

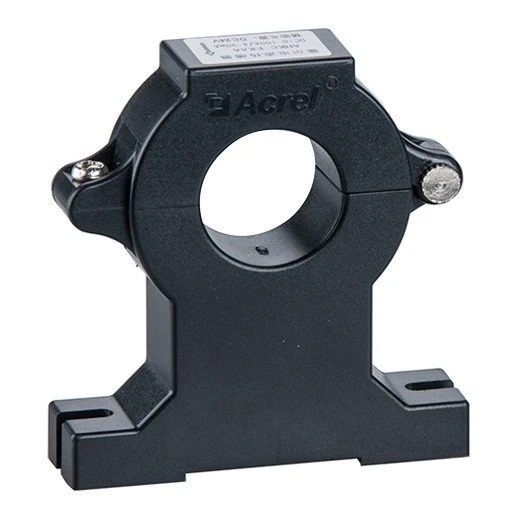

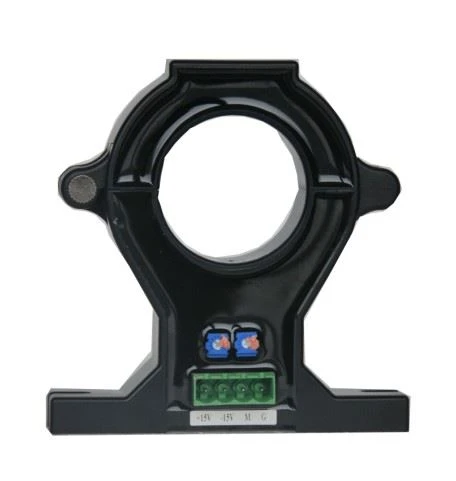

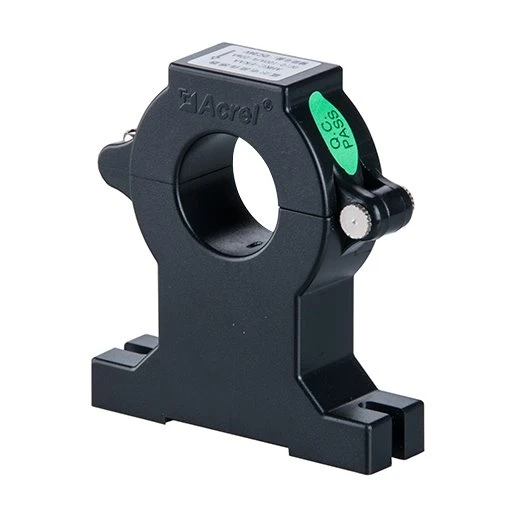

Vzhľad
Parametre
Technické parametre | Údaje | |||
Rozdelenie/zatvorenie otvorenej slučky | Hall (pravý RMS) | |||
Výstup | Menovitá hodnota | Napätie: ±5V/±4V | Prúd: 4-20mA | |
Nulové ofsetové napätie (prúd) | Napätie: 20 ± | Aktuálne:±0,05mA | ||
Posun ofsetového napätia (prúdu) | Napätie: ≤±1,0mV/°C | Prúd:±0,04mA/ °C | ||
Linearita | ≤0,2 % FS | |||
Elektrické napätie | DC±15V | DC 24V | ||
Šírka pásma | 0 - 20 kHz | |||
Doba odozvy | ≤5us | ≤1ms | ||
Dielektrická pevnosť | Prípustné 2500VAC medzi vstupom/ výstupom a napájaním pri frekvencii výkonu | |||
Trieda presnosti | 1.0 | |||
Okolité podmienky | Teplota | Prevádzková teplota:-25°C-+70°C; skladovacia teplota: -40°C-+85°C | ||
Vlhkosť | ≤95%RH, žiadna rosa, žiadny agresívny plyn | |||
Výška | 3500 m ≤ | |||
Dimenzia
 |  |

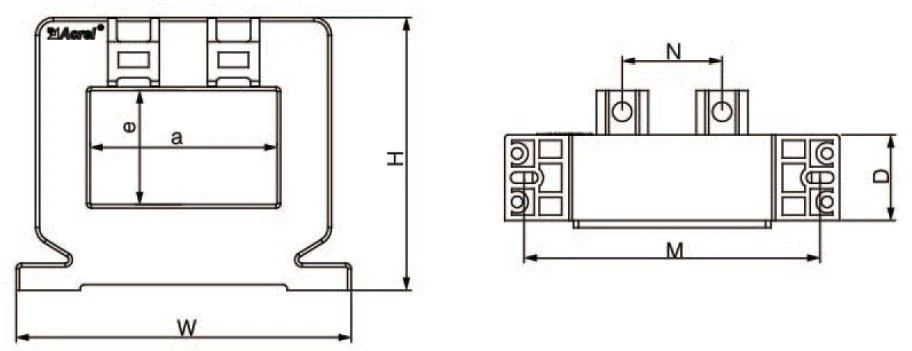

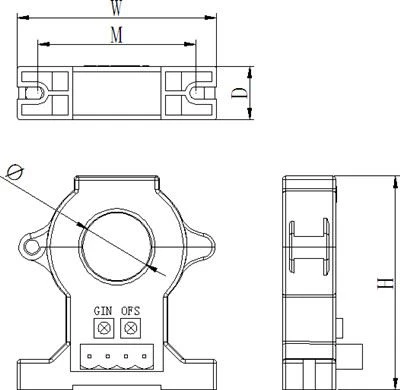

| Obr.1 | Obr.2 |
Špecifikácia veľkosti | Veľkosť prehľadu | Prostredníctvom veľkosti | Montážna veľkosť | Obrázok | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Obr.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Obr.1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Obr.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Obr.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Obr.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Obr.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Obr.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Obr.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Obr.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Obr.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Obr.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Obr.2 |
Aktuálny pomer
 | Špecifikácia | Hodnotený prúd | Napájanie | Menovitý výstup | Odmerná clona (mm) | Presný stupeň |
AHKC-EKA | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC-EKB | 0~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC - EKBA | DC 0~(200- 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0~(200~ 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
AHKC-K | 0~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC - KAA | DC 0~(400- 2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC - KDA | AC 0~(400- 2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC-H | 0~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Poznámka: Neoznačený prúd neoznačený znamená, že vstupný prúd strieda a jednosmerného prúdu je možné merať, uveďte pri objednávke.
Senzor prúdu uzavretej haly

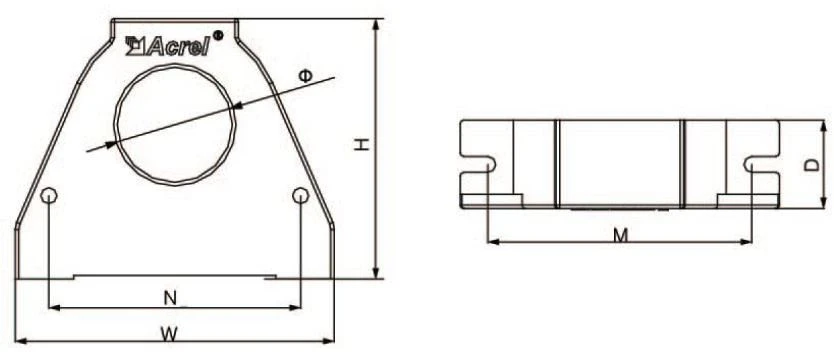

Obr.1
Obr.2
Špecifikácia veľkosti | Veľkosť obrysu(mm) | Cez veľkosť(mm) | Montáž | Obrázok | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Obr.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Obr.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Obr.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Obr.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Obr.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Obr.2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Obr.2 |
Aktuálny pomer
| Špecifikácia | Hodnotený prúd | Napájanie | Menovitý výstup | Odmerná clona (mm) | Presnosť |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0~(50-500)A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Poznámka: Neoznačený prúd neoznačený znamená, že vstupný prúd strieda a jednosmerného prúdu je možné merať, uveďte pri objednávke.
