Popis

Insulation Fault Locator je pokročilý produkt vyvinutý našou spoločnosťou pre systémy distribúcie energie IT v priemyselných oblastiach, ako sú bane, sklárne, elektrické pece, testovacie zariadenia, lode, metalurgické závody, chemické závody, miesta s nebezpečenstvom výbuchu, počítačové centrá a núdzové situácie. napájacie zdroje. Systém je bohatý na funkcie, vrátane monitorovania izolačného odporu, varovania pri poruche izolácie, poplachu pri poruche izolácie, zaznamenávania udalostí, nastavovania parametrov, komunikačnej siete atď. Keď v systéme dôjde k poruche uzemnenia, dokáže tiež včas zalarmovať a presne lokalizovať konkrétny okruh, kde sa vyskytla porucha, aby sa príslušným pracovníkom pripomenulo, že majú poruchu včas odstrániť.

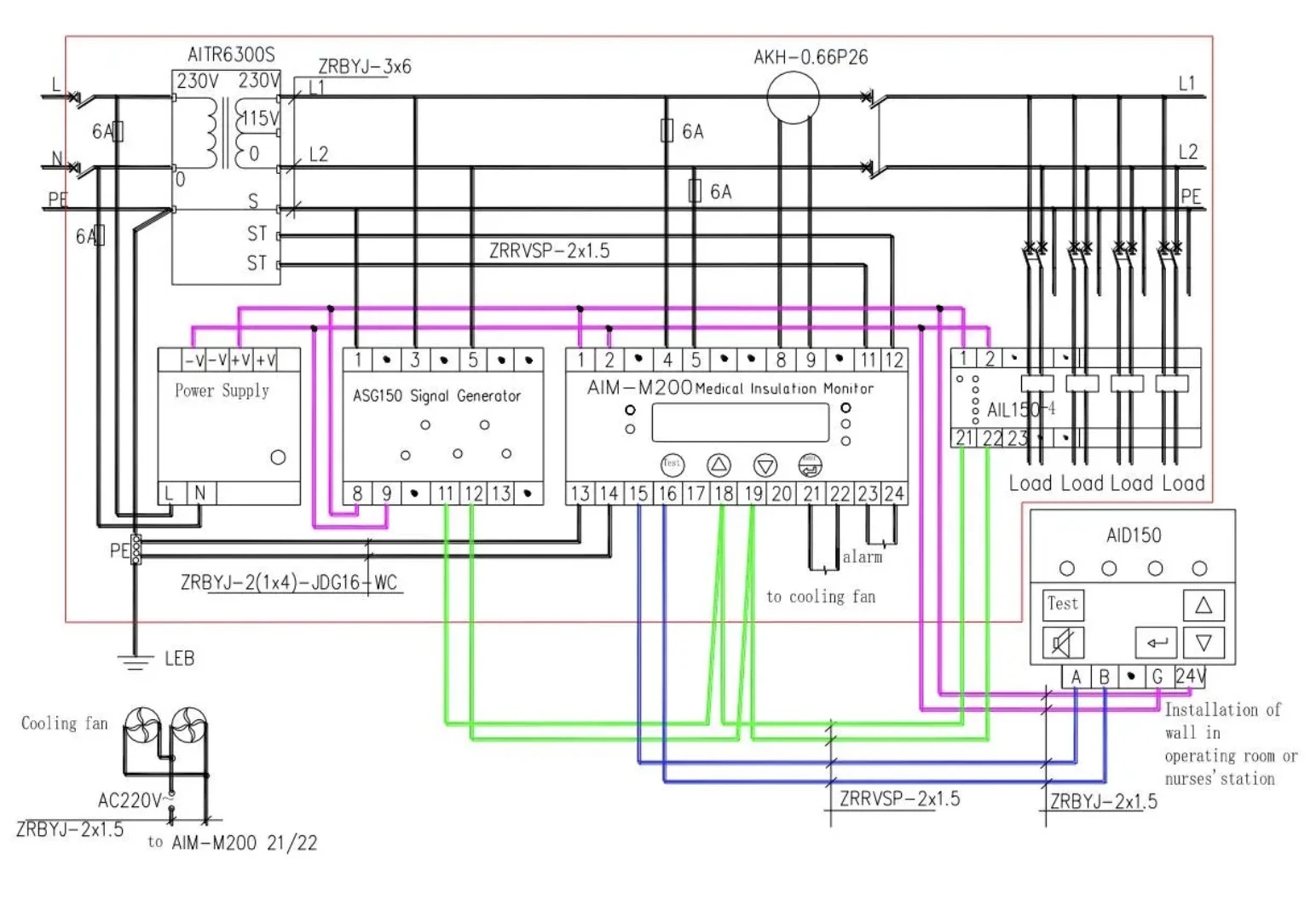

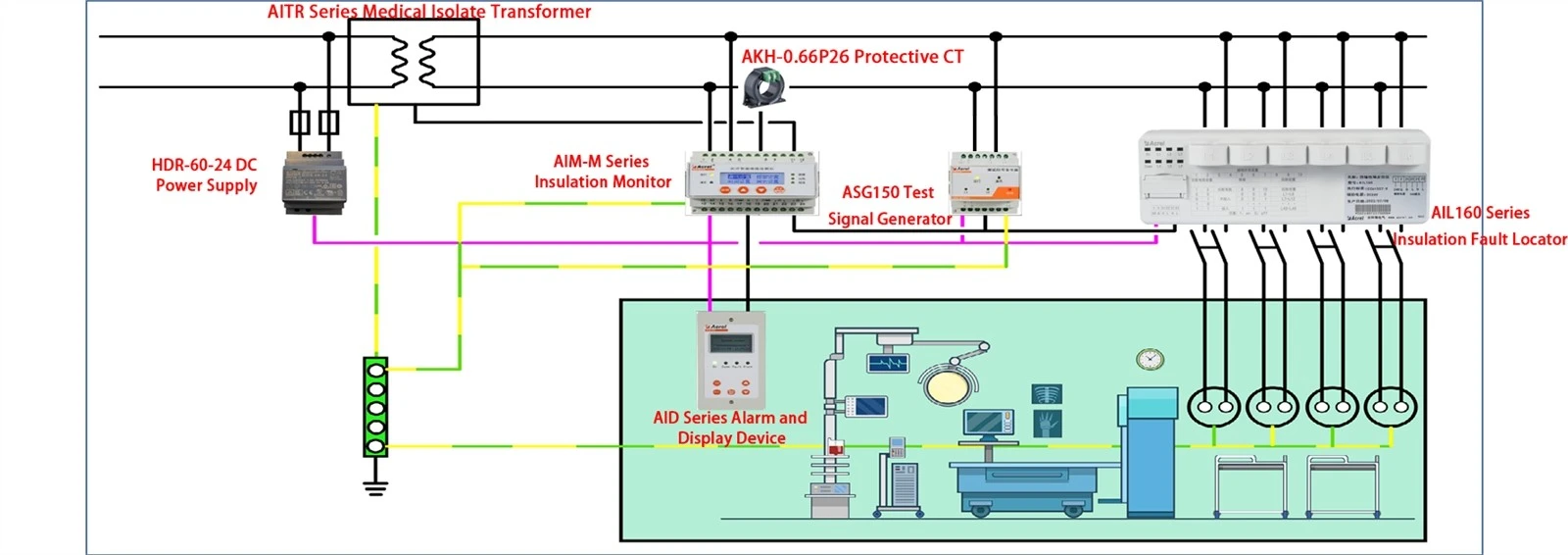

TheAIL150Sériový vyhľadávač porúch izolácie sa používa sAIM-M200Monitor izolácie aASG150Testovací generátor signálu. Používa sa na detekciu signálu vstrekovaného do systému generátorom testovacieho signálu ASG150 a na presnú lokalizáciu obvodu, kde sa nachádza porucha izolácie.

Vysoká presnosť

Relatívna neistota=30 percent

Multi-Circuit

Hľadanie poruchy pre4, 6 a 8 okruhov

Rýchla doba odozvy

Čas odozvy Menší alebo rovný 5 s

Komunikácia

Použite komunikáciu CAN

Parameter

Menovité napätie		ALI{0}/8
Pomocná sila	Napätie	DC24V (±25 percent)
Pomocná sila	Spotreba energie	Menší alebo rovný 2VA
Monitorovaný systém	Menovité napätie	0~242 V AC
Monitorovaný systém	Frekvencia	45 ~ 60 Hz
Lokalizačné signály	Lokalizačné napätie	DC24V (±25 percent)
Lokalizačné signály	Aktuálna poloha	Menší alebo rovný 2VA
Miesto poruchy	Maximálny počet kanálov	4/8
Miesto poruchy	Doba odozvy	<5s
komunikácie	Autobus	MÔCŤ
komunikácie	Protokol	Custom Protocol

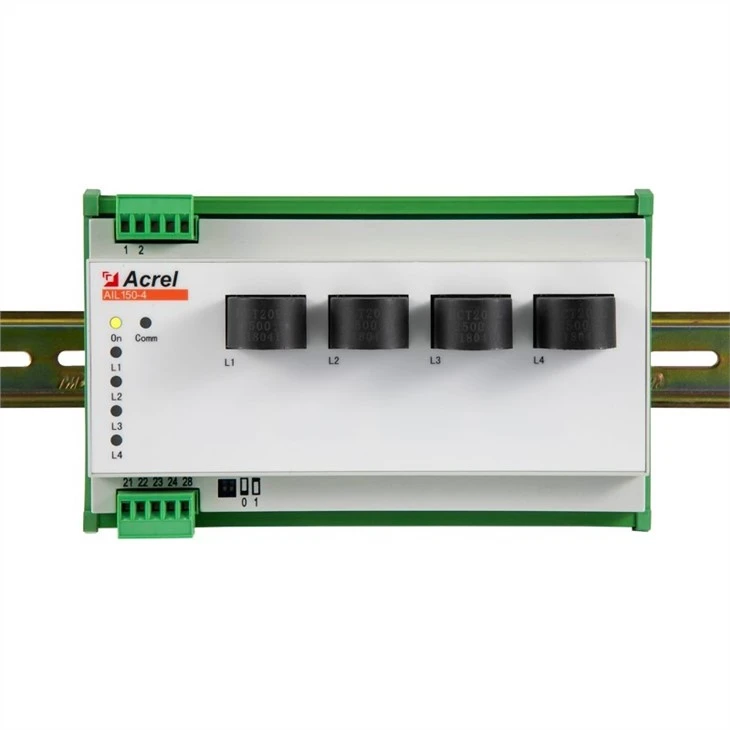

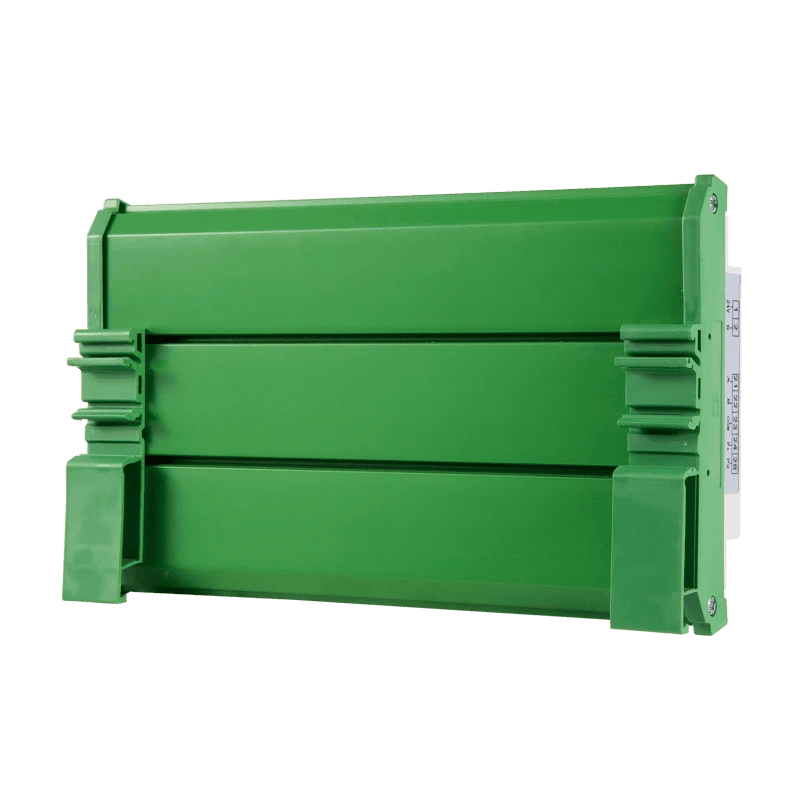

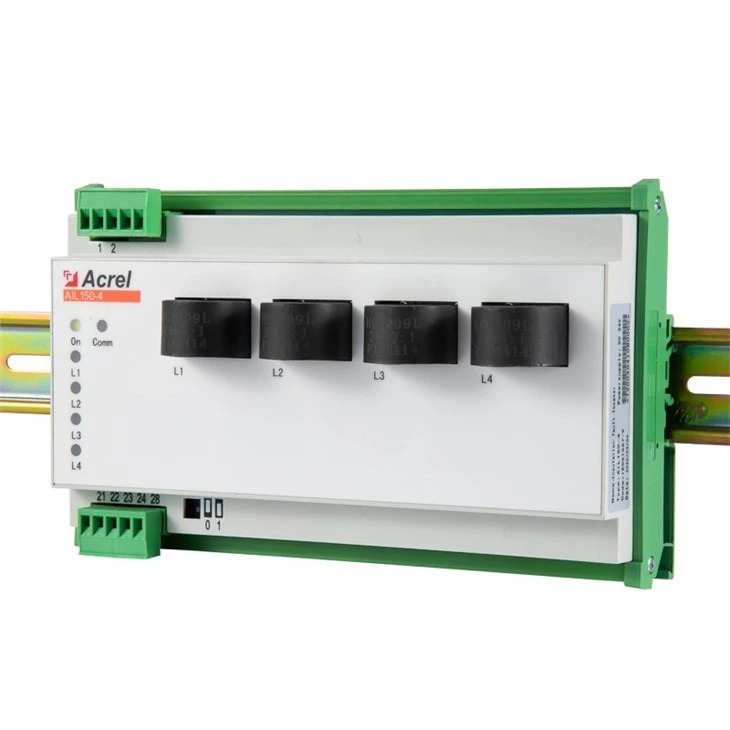

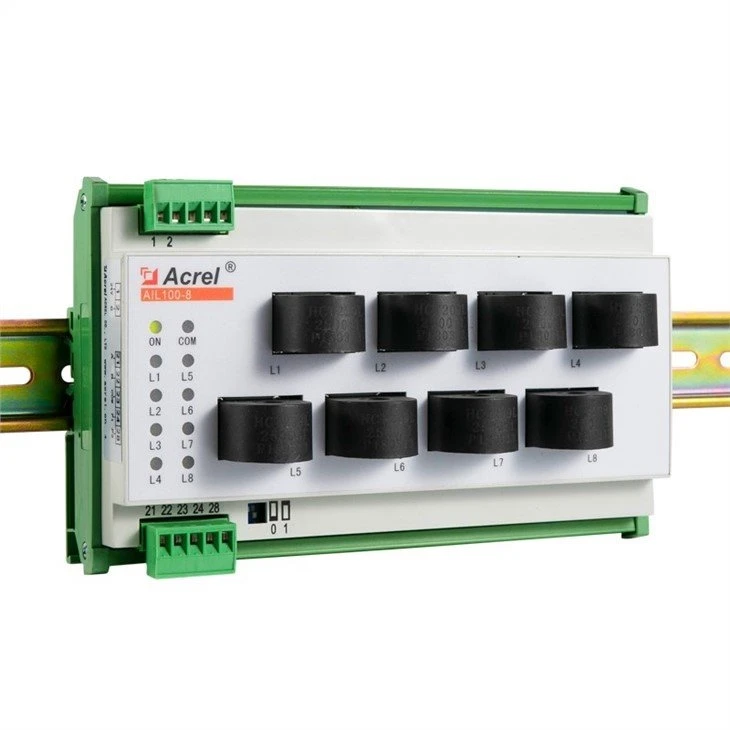

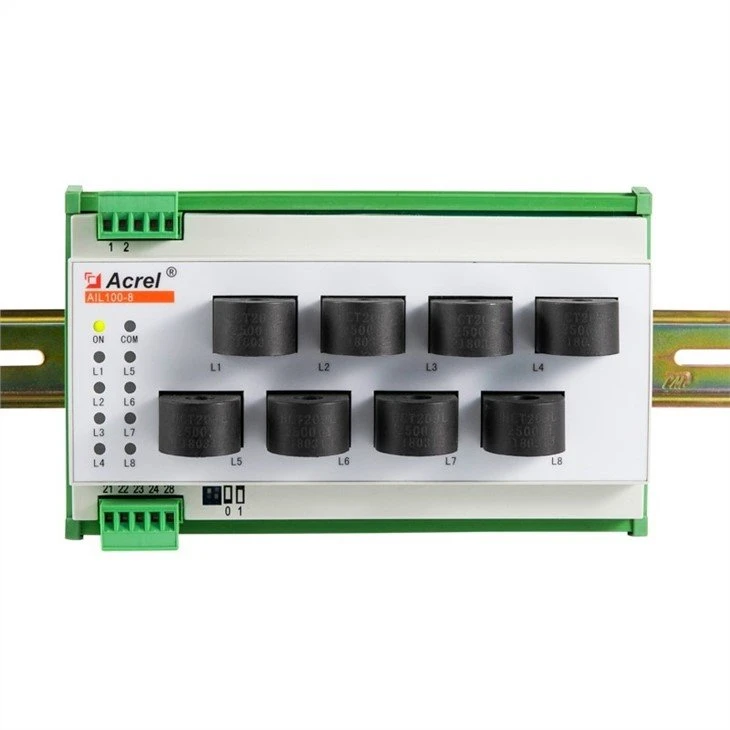

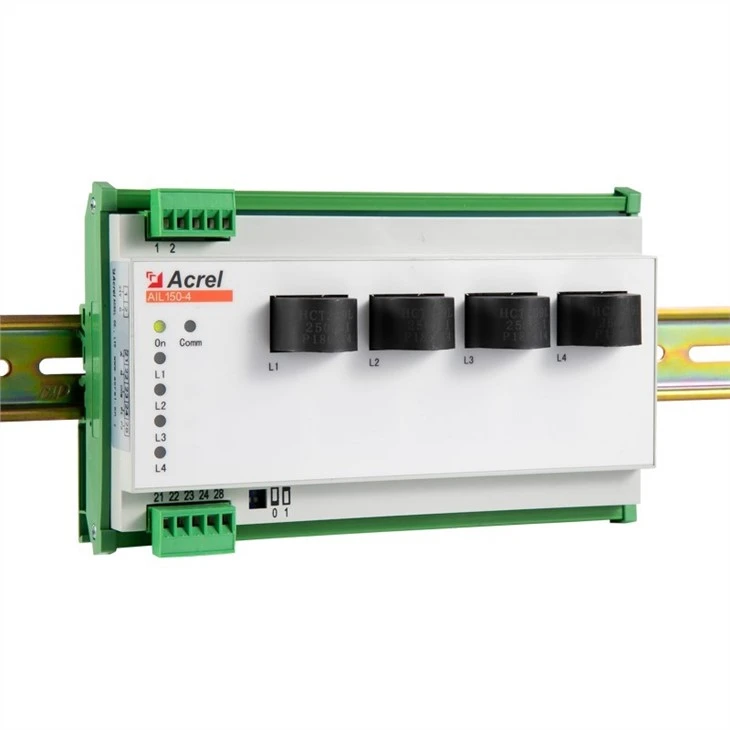

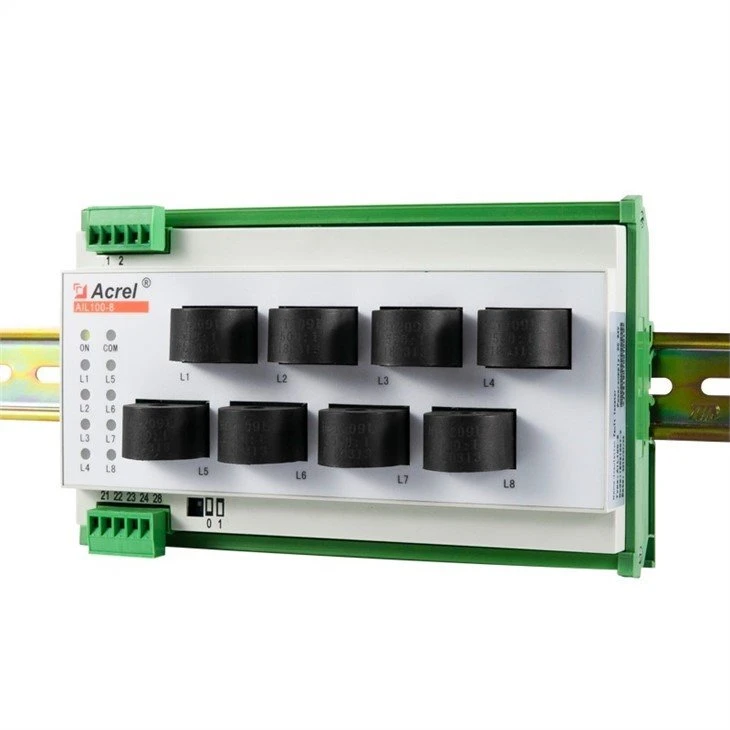

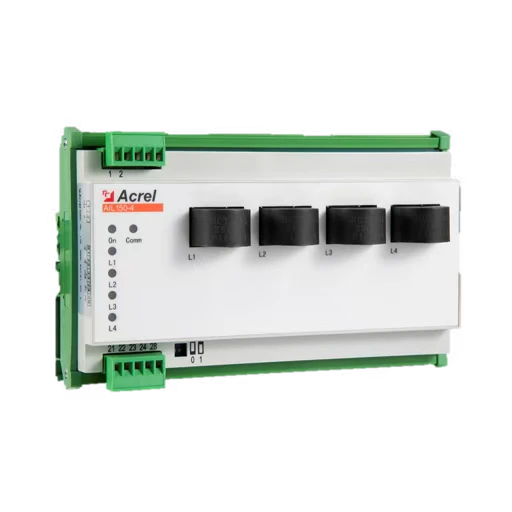

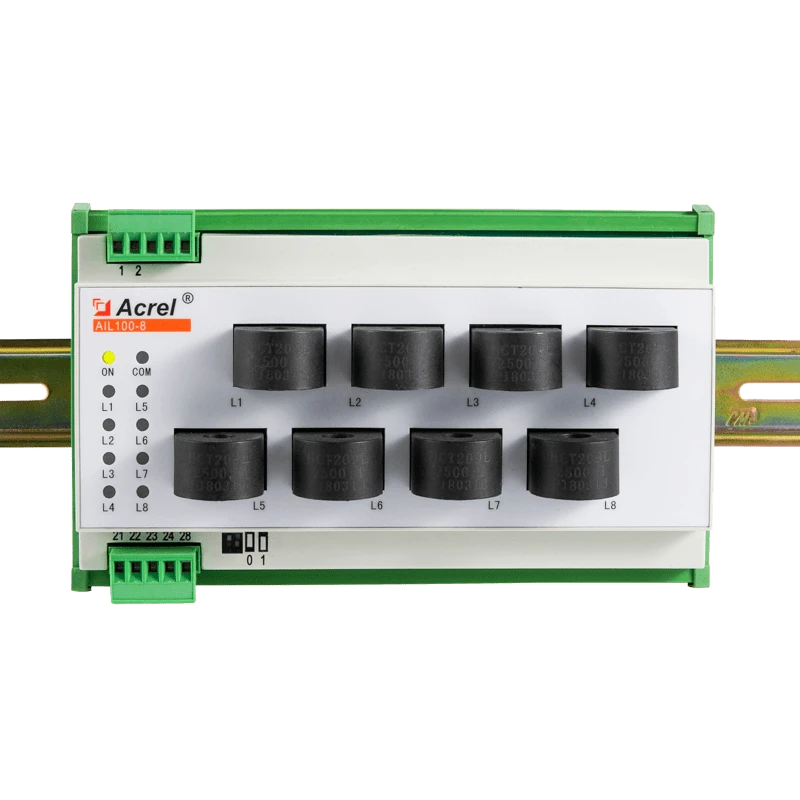

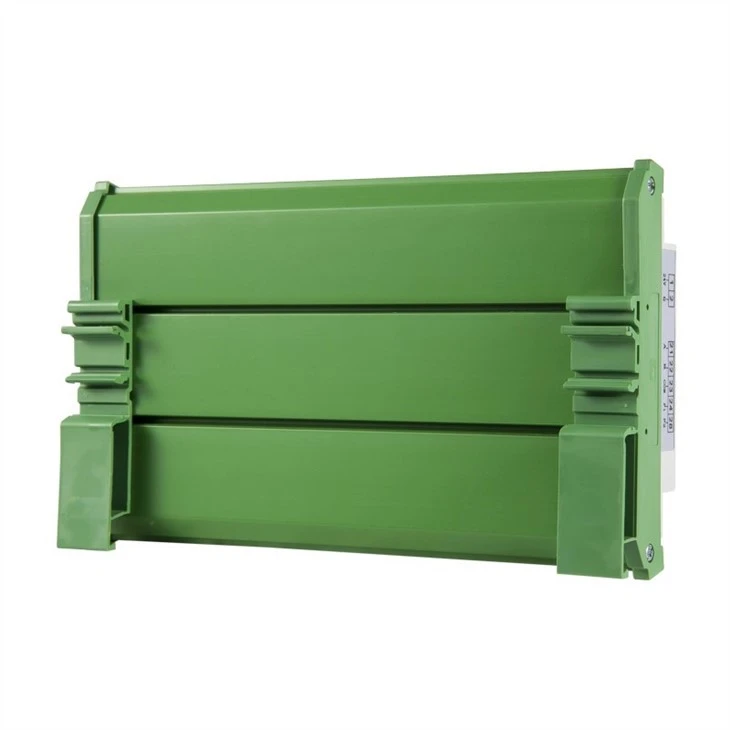

Vzhľad

Vlastnosti

1. Insulation Fault Locator využíva vysoko presný obvod detekcie signálu, takže detekcia je presnejšia.
2. Viaceré kontrolky môžu poskytnúť presné pokyny.
3. Dá sa použiť na lokalizáciu 4/8 vetiev.
4. Vybavený zbernicovou technológiou, môže si vymieňať dáta s inými zariadeniami.

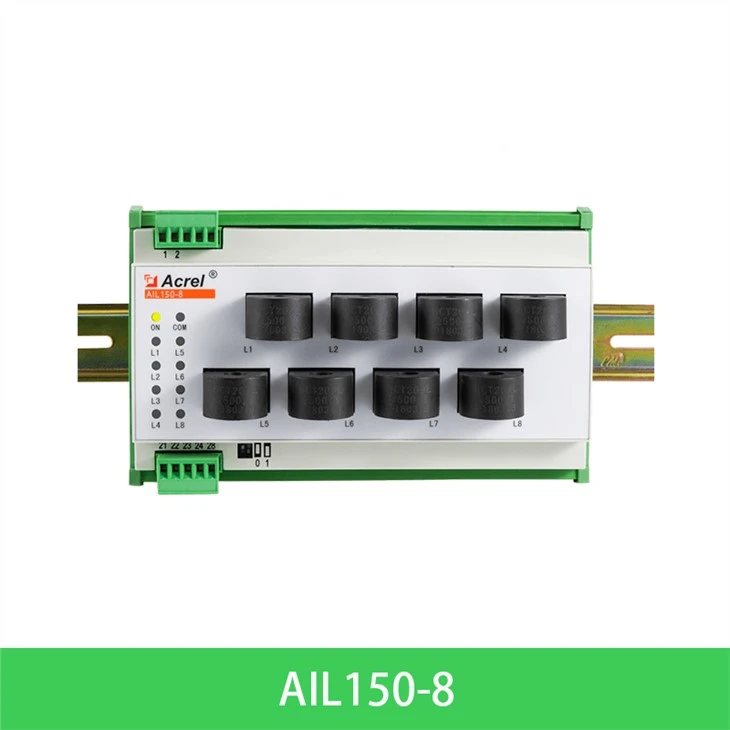

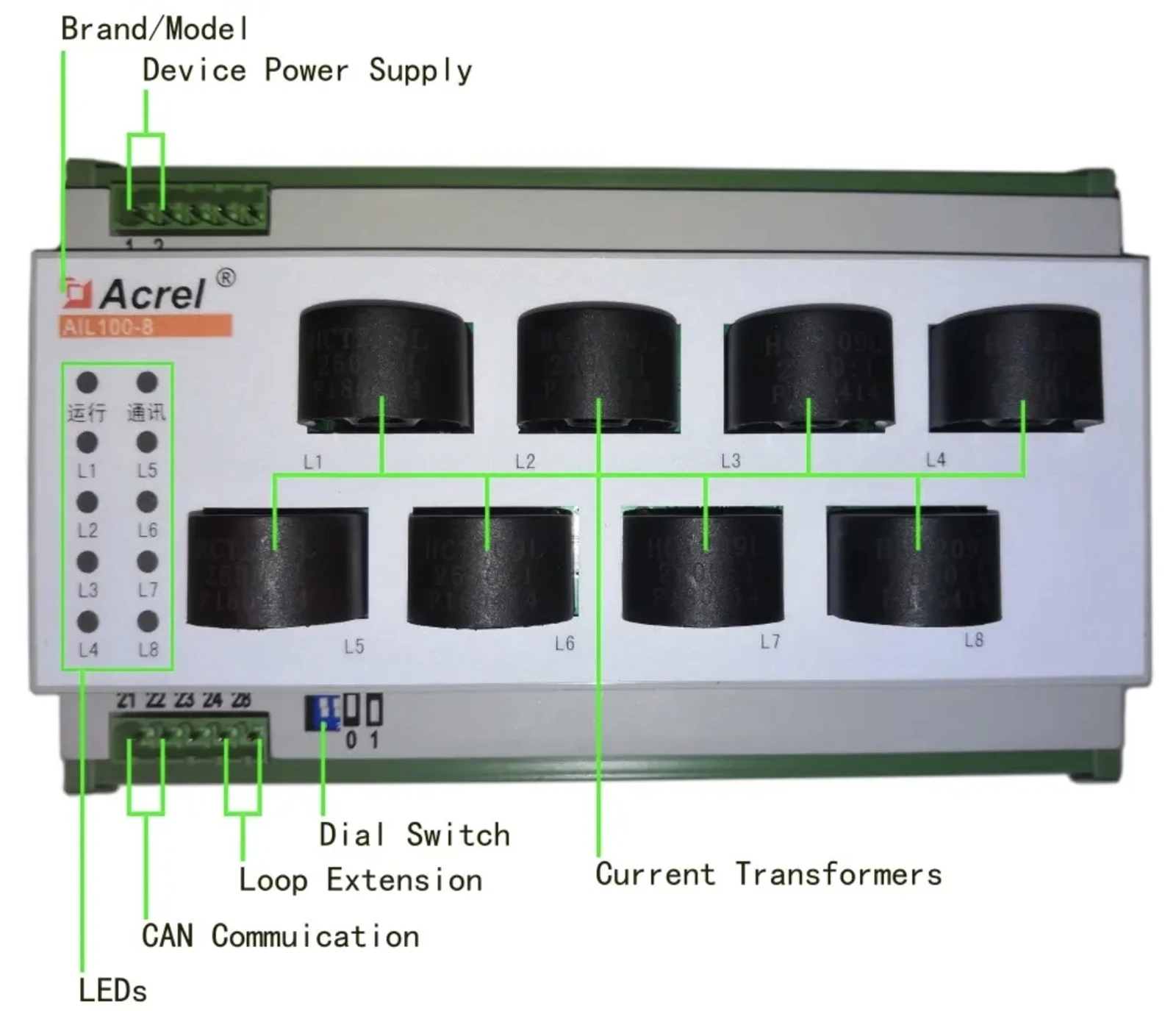

AIL150-8 hardware function.jpeg
