0 znížte 5V prúdový prevodník

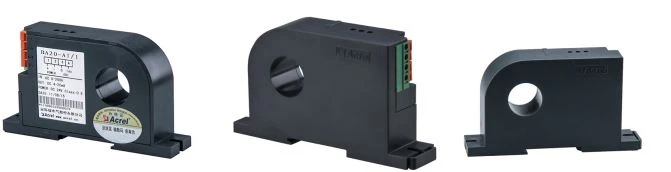

Produkty analógových výstupných prúdových prevodníkov série BA využívajú princíp elektromagnetickej indukcie na meranie striedavého prúdu v elektrickej sieti v reálnom čase a využívajú technológiu konštantného prúdu a lineárnej kompenzácie na jeho izoláciu a transformáciu na štandardný výstup jednosmerného signálu.

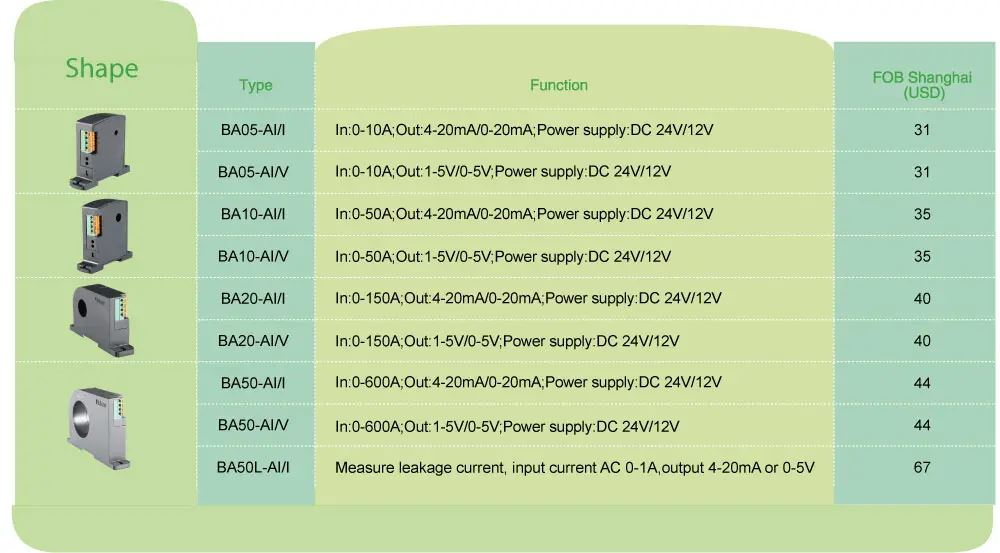

		BA05 znížiť AI/I(V)	BA10 znížiť AI/I(V)	BA20 znížiť AI/I(V)	BA50 znížiť AI/I(V)	BA50L zníženie AI/I (V)
Pomocná sila	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Spotreba		Menší alebo rovný 1W	Menší alebo rovný 1W	Menší alebo rovný 1W	Menší alebo rovný 1W	Menší alebo rovný 1W
Prostredníctvom zmenšenia veľkosti otvoru		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Vstup	Aktuálne	AC {{0}}(0,510)A	AC 0(850)A	AC 0(40200)A	AC 0(60600)A	AC {{0}}(0,11)A (obmedzenie zvodových prúdov)
Výkon	Nominálna hodnota	DC4 znížiť 20mA, alebo 0 znížiť 20mA,0 znížiť 5V,0 znížiť 10V atď
	Odolnosť voči zaťaženiu	Current output Less than or equal to 500Ω,Voltage output Greater than or equal to 1kΩ
Trieda presnosti		0.5 percent
Doba odozvy		Menej ako alebo rovné 350 ms
Teplota		Prevádzka: zníženie o 10 až plus 55 stupňov Skladovanie: zníženie o 25 až plus 70 stupňov
Teplotný koeficient		Menšie alebo rovné 200 ppm/stupeň
Inštalácia		(Koľajnica) DIN35, upevnite na skriňu pomocou skrutiek
Normy		GB/T 13850

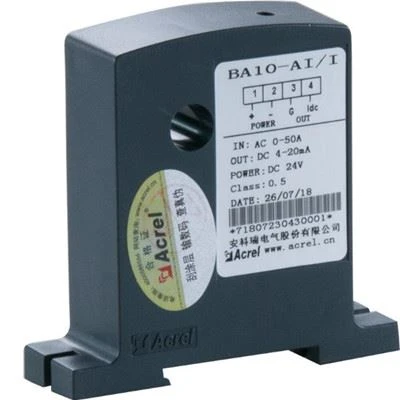

	BA10 znížiť AI/I ●Application: Industrial automation ●Input: AC current measurement up to 50A ●Overload: 1.2 times of the rated value ●Output: DC 4 reduce 20mA
BA50L zníženie AI/I ●Input: 0 reduce 1A Leakage Current ●Output: DC 4 reduce 20mA ●Measurement of Leakage Current ●Overload: 1.2 times of Rated Value

●Higher accuracy

●Higher Level of Isolation

●Higher Safety Level

●Lower Consumption

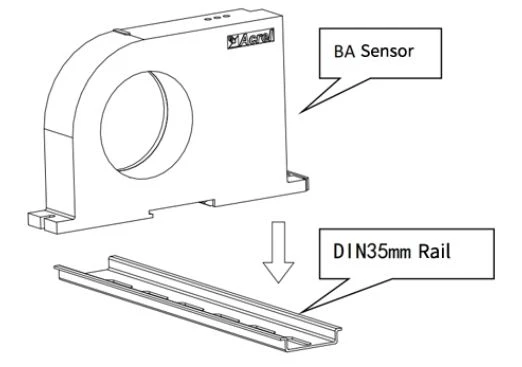

Vyberte si vhodné miesto na inštaláciu štandardnej lišty DIN 35 mm a nainštalujte BA senzor na lištu;

Na spodnom paneli skrine vyberte vhodné miesto na otvorenie dvoch závitových otvorov zodpovedajúcich polohe pevného otvoru inštalovaného snímača; Po umiestnení snímača nainštalujte polohovaciu skrutku

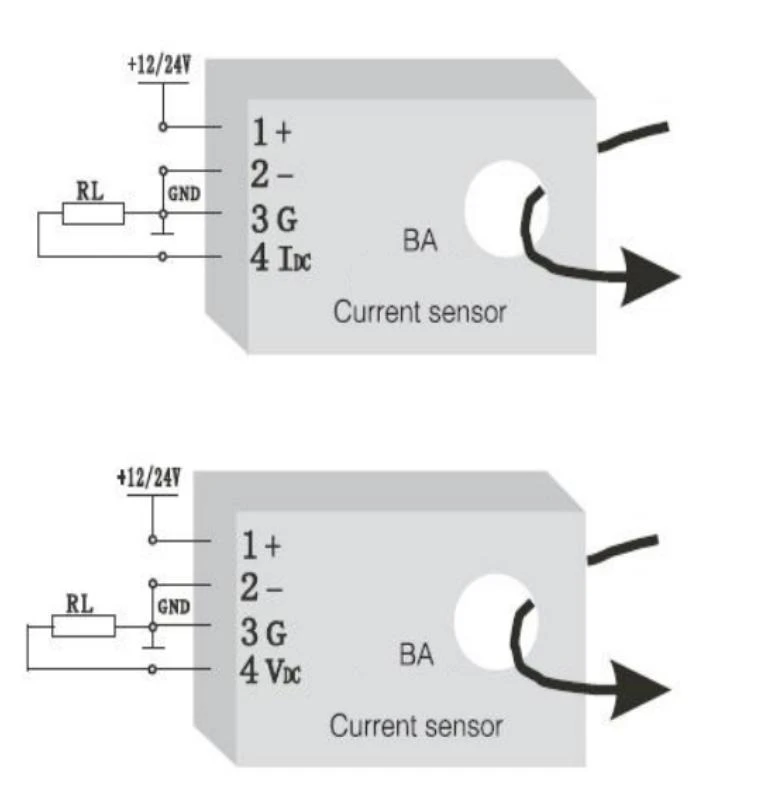

1 —— plus Positive power supply (not reversed)

2 —— reduce Power EARTH

3 —— G（Current output negative, which can be shared with the power supply）

4 —— IDC(Current output positive),VDC(Voltage output positive)
