Prehľad

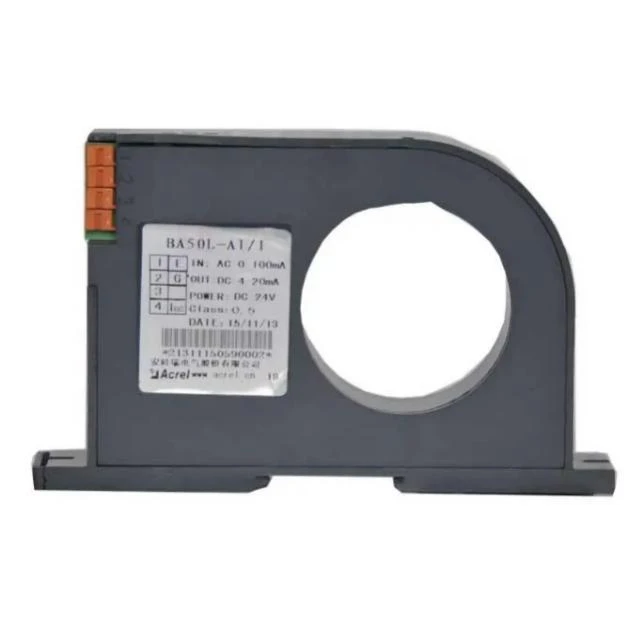

BA50L je transformátor reziduálneho prúdu konvertora, ktorý detekuje hlavne unikací prúd elektrického systému. Môže kedykoľvek pochopiť stav elektrických obvodov a zariadení, aby sa zabránilo požiarom a iným nehodám spôsobeným únikom.

Funkcia

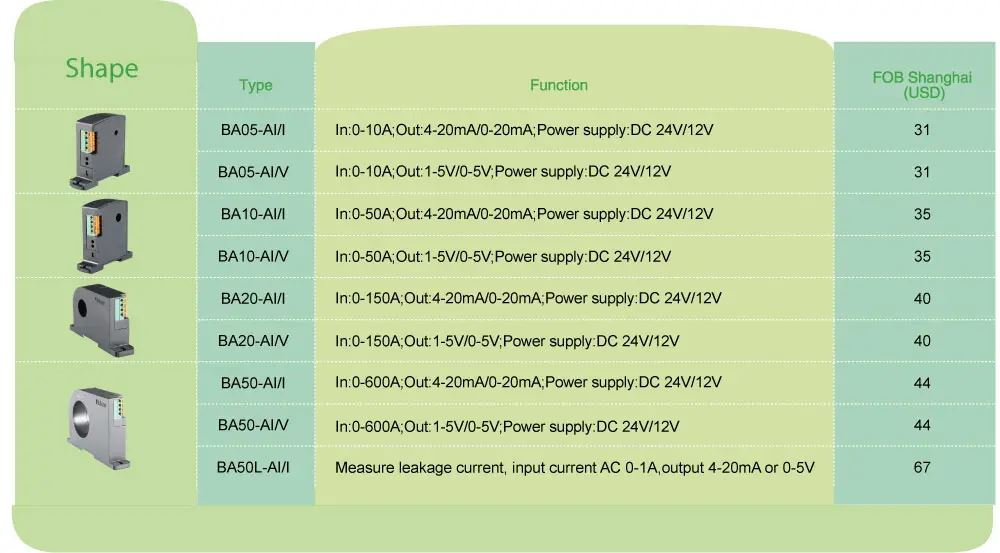

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pomocný výkon	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Spotreba		≤1W	≤1W	≤1W	≤1W	≤1W
Veľkosť priechodného otvoru		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Vstup	Súčasný	AC 0 ~ (0,5 ~ 10)A	AC 0 ~(8 ~ 50)A	AC 0 ~ (40 ~ 200)A	AC 0 ~(60 ~ 600)A	AC 0 ~(0,1 ~ 1)A (obmedzenie únikových prúdov)
Výstup	Menovitá hodnota	DC4-20mA, alebo 0-20mA,0-5V,0-10V atď.
	Odolnosť proti zaťaženiu	Prúdový výstup≤500Ω,Napäťový výkon≥1kΩ
Trieda presnosti		0.5%
Doba odozvy		350 ≤
Teplota		Prevádzka:-10 až +55°C Skladovanie:-25 až +70°C
Teplotný koeficient		≤200 ppm/°C
Inštalácia		(Železnica) DIN35, upevnite na kóju skrutkami
Normy		GB/T 13850

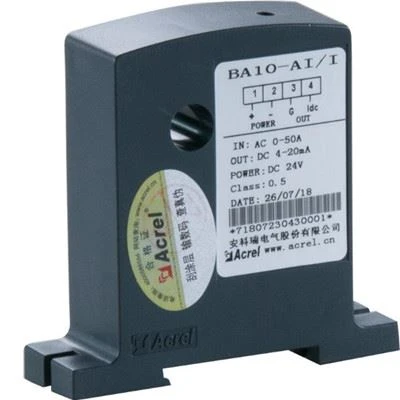

BA10-AI/I

●Aplikácia: Priemyselná automatizácia

●Vstup: Meranie striedaného prúdu až do 50A

●Preťaženie: 1,2-násobok menovitej hodnoty

●Výstup: DC 4-20mA

BA20-AI/V

●Aplikácia: Priemyselná automatizácia

●Vstup: Meranie striedaného prúdu až do 200A

●Preťaženie: 1,2-násobok menovitej hodnoty

●Výstup: DC 0-5V

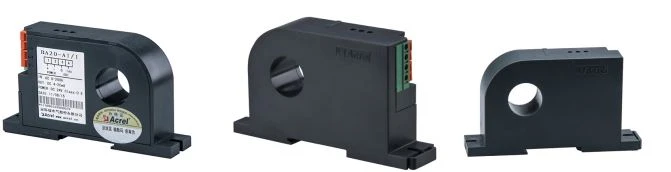

Vzhľad

JQ77G~7H6BSBOF]A~G}W%8Y

Produkty série BA používajú princíp elektromagnetickej indukcie na meranie striedaného prúdu v elektrickej sieti v reálnom čase a používajú technológiu konštantného prúdu a lineárnej kompenzácie na izoláciu a transformáciu na štandardný výstup jednosmerného signálu.

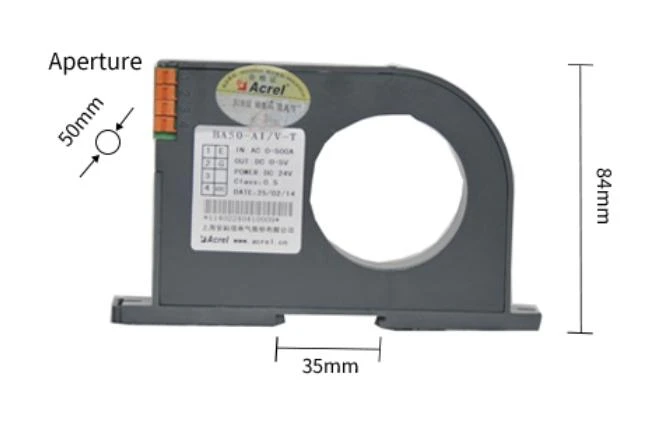

Dimenzia

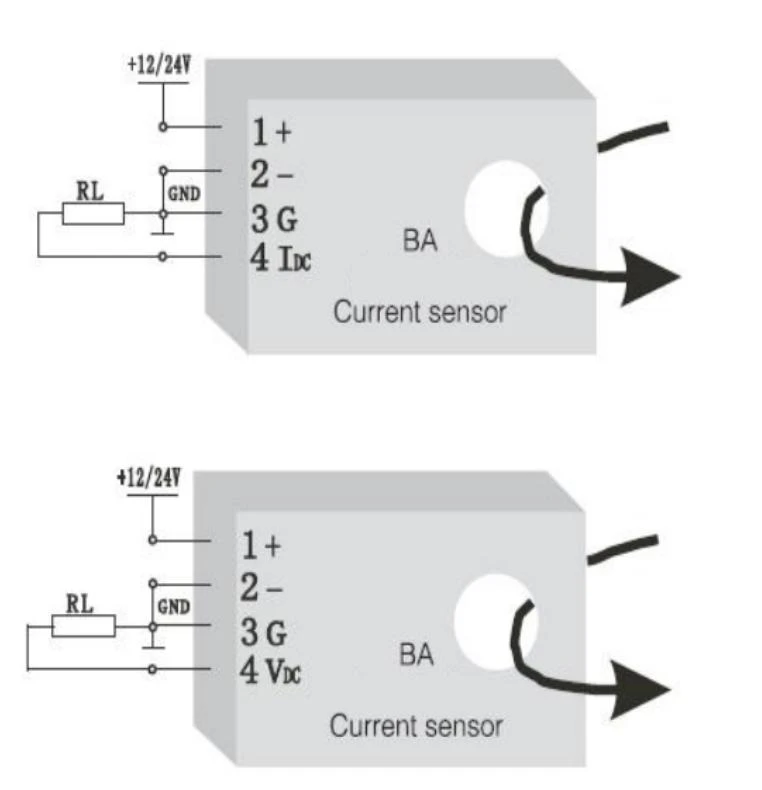

Inštalácia

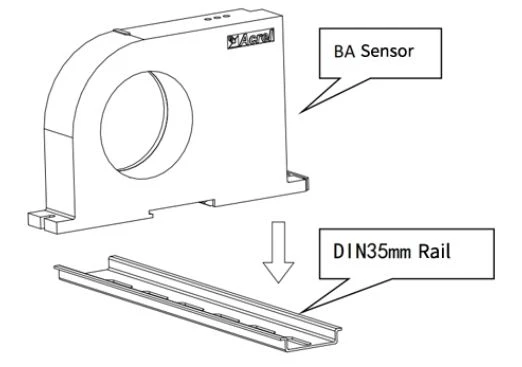

Vyberte si vhodné miesto na inštaláciu štandardnej koľajnice DIN35mm a nainštalujte snímač BA na koľajnicu;

Na spodnom paneli skrine vyberte vhodné miesto na otvorenie dvoch závitových otvorov zodpovedajúcich polohe pevného otvoru inštalovaného snímača; Po umiestnení snímača nainštalujte polohovacou skrutkou
