Prehľad

Inteligentný prúdový snímač série BA využíva princíp elektromagnetickej indukcie na meranie striedavého prúdu v elektrickej sieti v reálnom čase a využíva technológiu konštantného prúdu a lineárnej kompenzácie na izoláciu a transformáciu na štandardný výstup jednosmerného signálu alebo prostredníctvom rozhrania RS485 (protokol Modbus-RTU) na prenos údajov merania. Napájanie bezpečnostným napätím DC24V alebo 12V môže byť široko používané v oblasti priemyselnej automatizácie. BA50L(II.)-AI je transformátor so zvyškovým prúdom striedavého prúdu, ktorý detekuje hlavne unikací prúd elektrického systému, dokáže kedykoľvek pochopiť stav elektrických obvodov a zariadení a zabrániť požiarom a iným nehodám spôsobeným únikom.

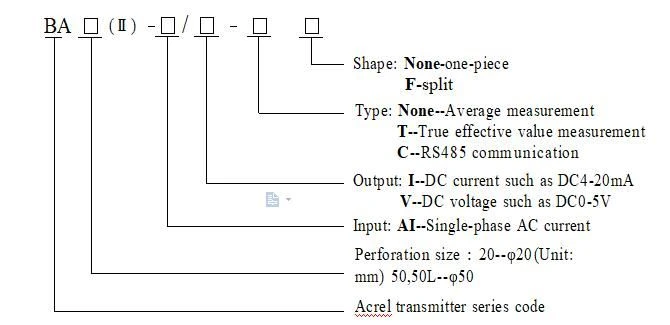

Parameter

Technický parameter			Index
Trieda presnosti			Trieda 0,5
Vstup	Menovitá hodnota	BA20(II.)-AI	Aktuálne AC 0,5A, 50A, 200A atď. AC 0 ~ (0,5 ~ 200)A
		BA50(II.)-AI	Aktuálne AC 60A, 300A, 600A atď. AC 0 ~(60 ~ 600)A
		BA50L(II.)-AI	Prúd AC 0.1A, 1A atď. AC 0 ~(0,1 ~ 1)A
	Preťaženie	Kontinuálny 1,2-krát, okamžitý prúd 10-krát/1S
	Absorbovaná sila	≤1VA
	Frekvenčná odozva	25 Hz ~ 800Hz, vhodné najmä pre priemyselné frekvencie
Výstup	Menovitá hodnota	DC4 ~ 20mA alebo 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) atď.
	Odolnosť proti zaťaženiu	Pri napájaní jednosmerného prúdu, prúdový výstup triedy 0,5is ≤250Ω Keď je napájací zdroj DC24V, aktuálny výkon je ≤500Ω, Keď je výstup napätia ≥1KΩ
	Komunikácia	Rozhranie RS485/Modbus-RTU(2)
Doba odozvy		400ms ≤
Napájanie	Napätie	12V alebo 24V
	Spotreba energie	≤1W
Izolačná odolnosť		>100MΩ
Pevnosť		Medzi vstupom/výstupom a napájaním 2,0KV/1min,50Hz
Teplotný koeficient		-10°C~+55°C, ≤400 ppm/°C
Životné prostredie	Teplota	Práca: -10°C~+55°C Skladovanie: -25°C~+70°C
	Vlhkosť	≤93%RH, žiadna kondenzácia, žiadne miesto na korozívny plyn
	Výška	≤2000m
Spôsob inštalácie		koľajnice TS35 alebo pomocou skrutiek na upevnenie skrinky

Poznámka: (1)0 ~ 10V výstup je vhodný len pre napájanie DC24V;

(2) Komunikačná funkcia je voliteľná.

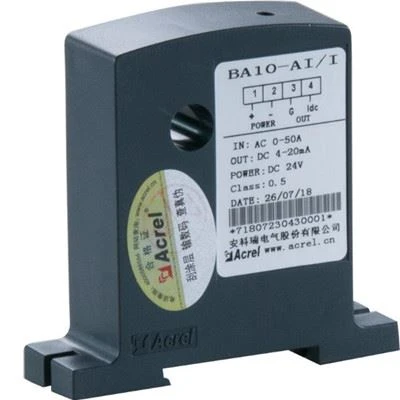

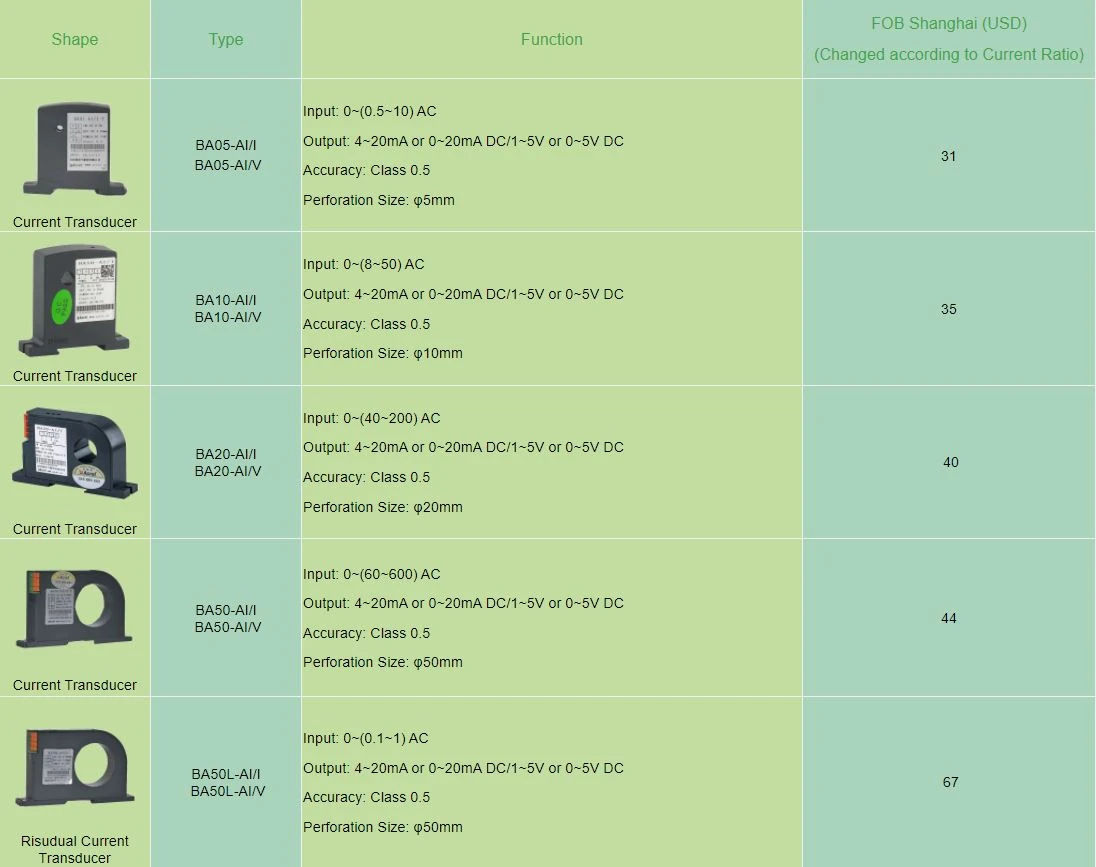

BA10-AI/I

●Aplikácia: Priemyselná automatizácia

●Vstup: Meranie striedaného prúdu až do 50A

●Preťaženie: 1,2-násobok menovitej hodnoty

●Výstup: DC 4-20mA

BA20-AI/V

●Aplikácia: Priemyselná automatizácia

●Vstup: Meranie striedaného prúdu až do 200A

●Preťaženie: 1,2-násobok menovitej hodnoty

●Výstup: DC 0-5V

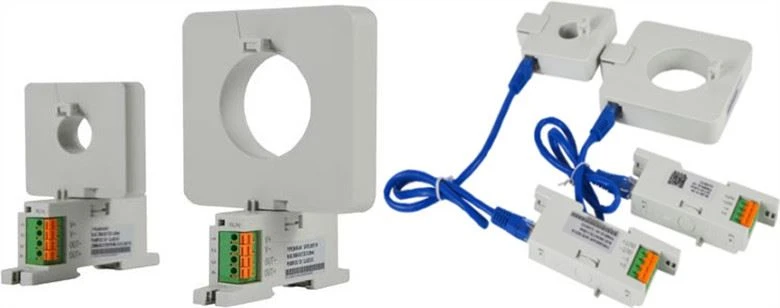

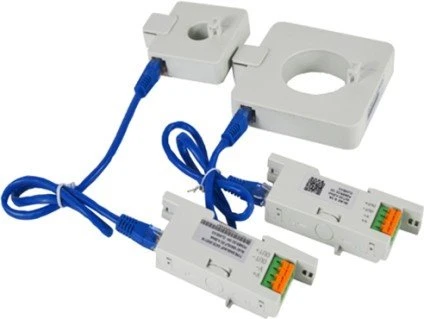

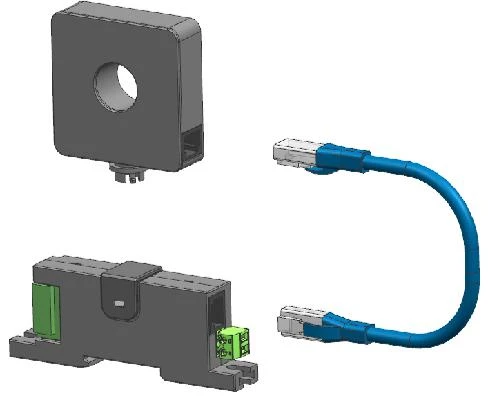

Vzhľad

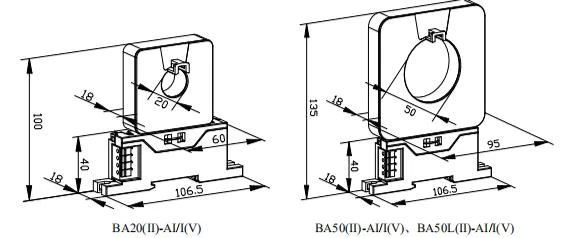

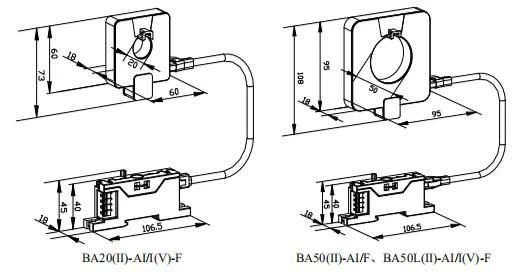

Dimenzia

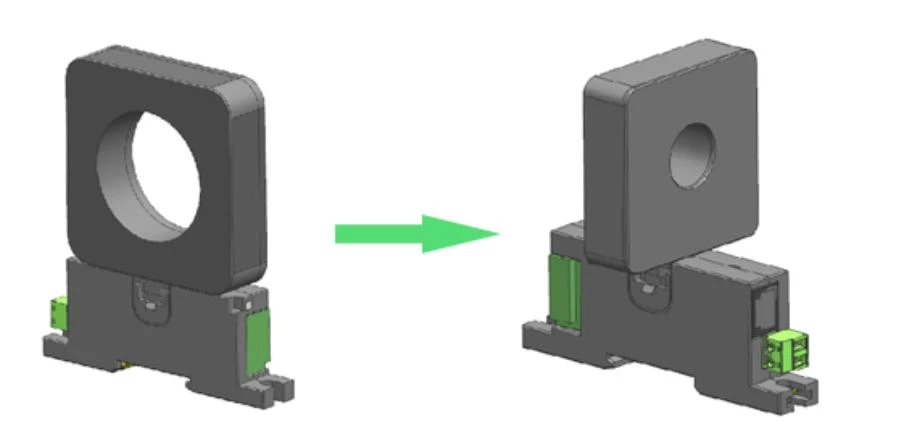

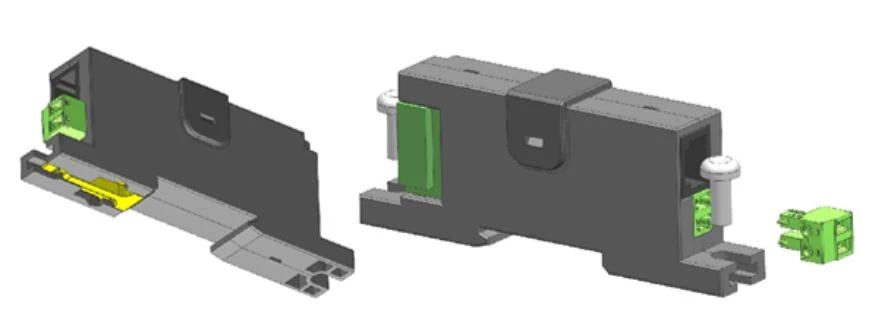

Integrovaná inštalácia

Integrovaná inštalácia, rotujúca konštrukcia môže byť použitá v perforovanej časti.

K dispozícii sú Φ20, Φ50 veľkosti otvorov pre váš výber.

Hlavné telo by mohlo byť pripojené k obrazovke displeja, aby sa zobrazili aktuálne a nastavili parametre pri integrovanej inštalácii (v čo najväčšej možnej miere použite existujúcu obrazovku)
