Prehľad
BD-4E Trojfázové 4-drôtové multielektrické parametre digitálne vysielače prenášajú kWh hodnotu elektrického systému do vysokého lineárneho impulzu. Má komunikačné rozhranie RS485, prijíma protokol Modbus a vyváža trojfázový prúd, napätie, aktívny výkon, reaktívny výkon, frekvenciu, výkonový faktor, aktívnu energiu reaktívnu energiu a tak ďalej. 1 ~ 4 kanálový analógový voliteľný dvojkanálový impulz elektrickej energie.
Funkcia
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Fázové a elektroinštalácie | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Vstup | Napätie | Priame L-L | Až 480V AC | ||||
Priame L-N | Až 276V AC | ||||||
S externým PT | ○ | ○ | ○ | ○ | ○ | ||
Súčasný | Priamy | Až 5A AC | |||||
S externým CT | ○ | ○ | ○ | ○ | ○ | ||
Výstup | Normálna hodnota | DC:4-20mA、0-20mA, 0-5V, 0-10V, tak ďalej | |||||
Odolnosť proti zaťaženiu | Aktuálny výstup≤600Ω Napäťový výkon≥1000Ω | ||||||
Obsah vlnenia | <0.5% peak=""> | ||||||
Meranie | Napätie | □ | — | — | □ | ||
Súčasný |
| — | — | □ | □ | □ | |
Aktívny/reaktívny výkon | — | — | — | — | □ | □ | |
Zdanlivá sila | — | — |
| — | □ | □ | |
Výkonový faktor | — | — | R | — | □ | ||
Frekvencia |
| □ | □ | ||||
Meranie energie | ±KWh | — | — | — | — | — | ○ |
Trieda presnosti | 0.5% | ||||||
Komunikácia | Rozhranie: RS485 Protokol: Modbus-RTU |
|
| — |
|
|
|
Analógový výstup | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Pulzný výstup | |||||||
Rozmery(mm) | Kryt(WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Pomocný výkon | 85-265V AC/DC,DC24V,DC48V | ||||||
Teplota | Operácia | -10 až 55°C | |||||
Skladovanie | -25 až 70°C | ||||||
Vlhkosť | Až 95%, žiadna kondenzujúca | ||||||
Inštalácia | (Železnica) DIN35 fix na kóju pomocou skrutiek | ||||||
Normy | GB/T 13850 | ||||||
"○": Áno "—" Nie "
' Nepovinné
 | Trojfázový prúdový snímač série BD-3I3 ● Aplikácia: Priemyselná automatizácia ● Vstup: Meranie striedaného prúdu až do 200A ● Preťaženie: 1,2-násobok menovitej hodnoty ● Analógový výstup DC 0-5V/0-10V/0-20mA/4-20mA |
Jednofázový prúdový prevodník série BD-AI ● Aplikácia: Priemyselná automatizácia ● Vstup: striedací prúd ● Preťaženie: 1,2-násobok menovitej hodnoty ● Analógový výstup DC 0-5V/0-10V/0-20mA/4-20mA |  |

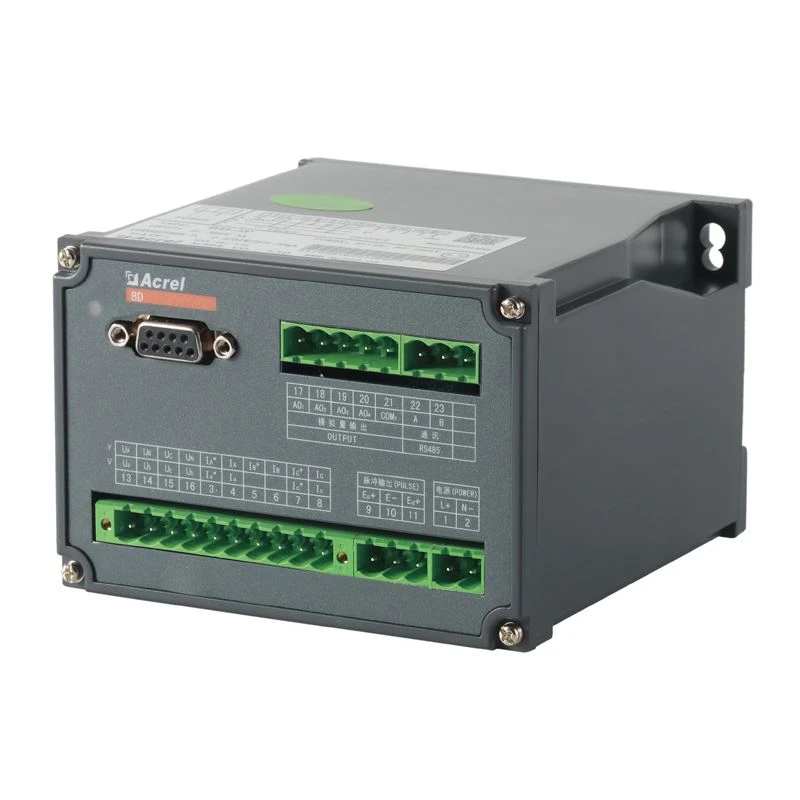

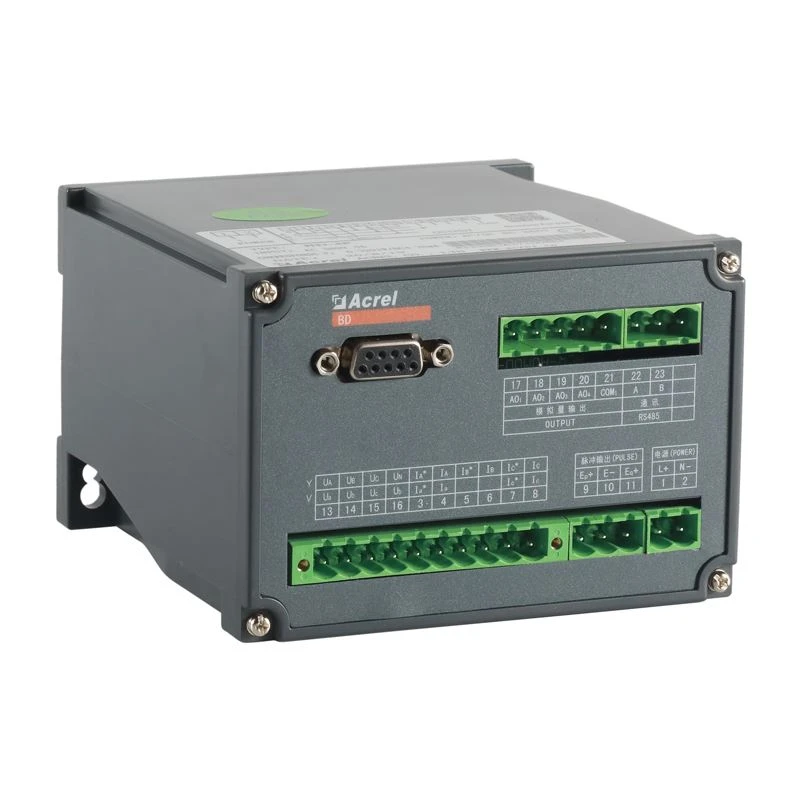

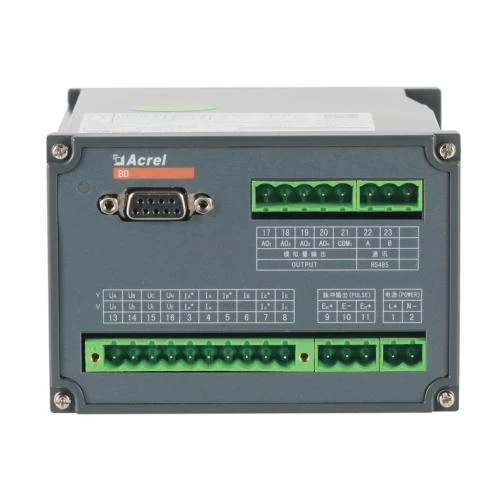

Vzhľad
Dimenzia
(L*W*H: 128 * 110 * 75,4)
Inštalácia
Napr. Vstupným signálom je AC 100V 5A, 4-kanálový vysielací výstup zodpovedajúci vzťahu
| Vysielací výstup | Meranie objektu | Zodpovedajúci vzťah |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
Citát
