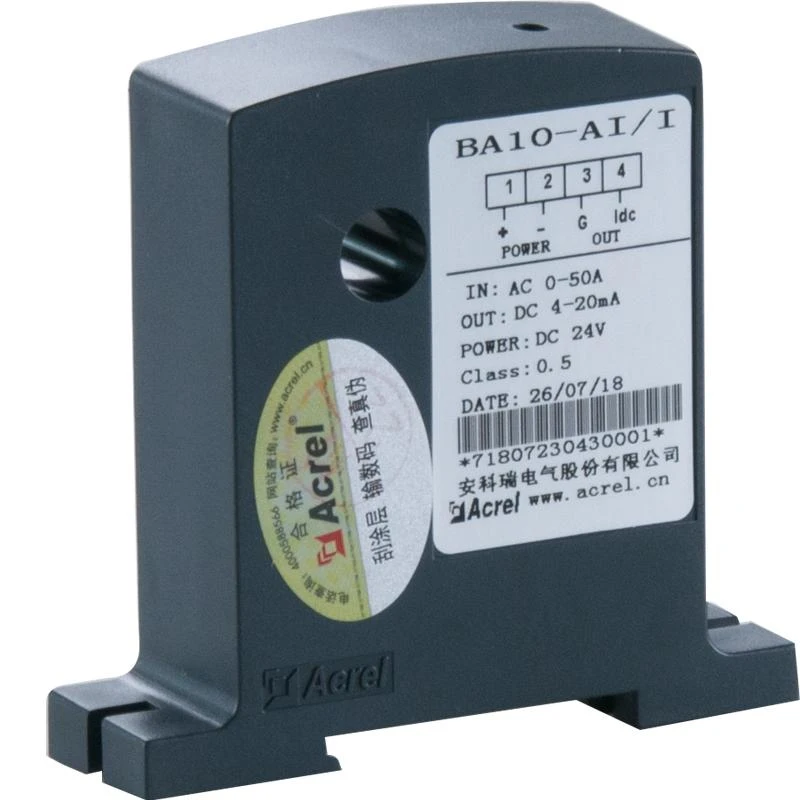

4-20MA prúdový snímač

BA Analógový prúdový snímač /prúdový snímač používa princíp elektromagnetickej indukcie na meranie striedavého prúdu v elektrickej sieti v reálnom čase a používa technológiu konštantného prúdu a lineárnej kompenzácie na izoláciu a transformáciu na štandardný výstup jednosmerného signálu. Väčšina využitia v priemyselnej automatizácii pre PLC.

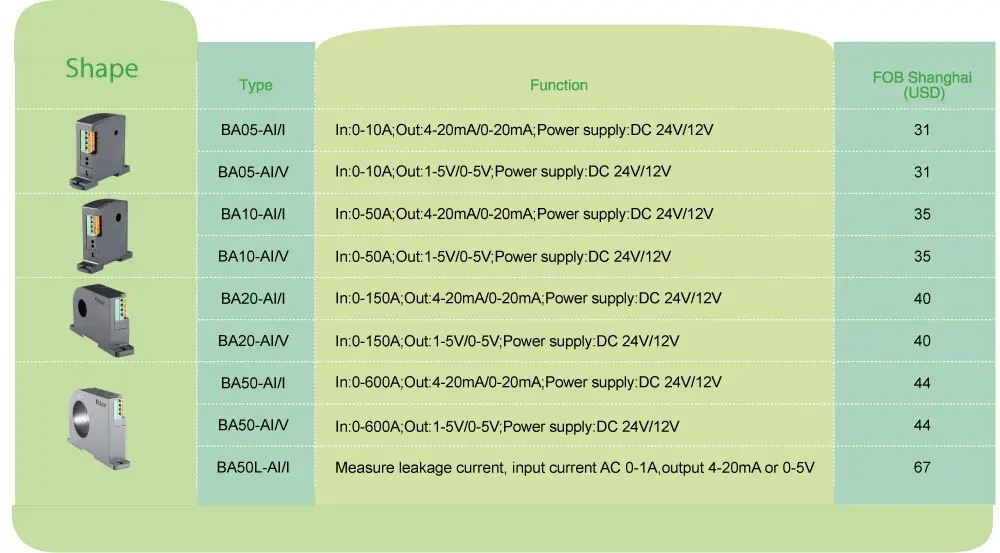

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pomocný výkon	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Spotreba		≤1W	≤1W	≤1W	≤1W	≤1W
Veľkosť priechodného otvoru		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Vstup	Súčasný	AC 0 ~ (0,5 ~ 10)A	AC 0 ~(8 ~ 50)A	AC 0 ~ (40 ~ 200)A	AC 0 ~(60 ~ 600)A	AC 0 ~(0,1 ~ 1)A (obmedzenie únikových prúdov)
Výstup	Menovitá hodnota	DC4-20mA, alebo 0-20mA,0-5V,0-10V atď.
	Odolnosť proti zaťaženiu	Prúdový výstup≤500Ω,Napäťový výkon≥1kΩ
Trieda presnosti		0.5%
Doba odozvy		350 ≤
Teplota		Prevádzka:-10 až +55°C Skladovanie:-25 až +70°C
Teplotný koeficient		≤200 ppm/°C
Inštalácia		(Železnica) DIN35,upevnite na kóju skrutkami
Normy		GB/T 13850

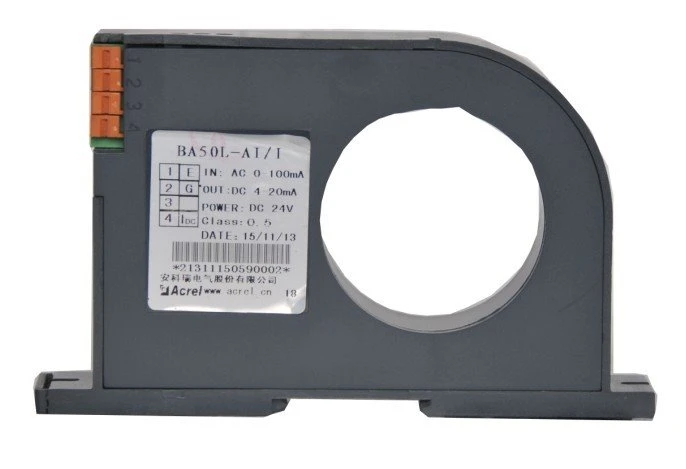

	BA50-AI/I ●Vstup: 0-1A únikový prúd ●Výstup: DC 4-20mA ●Meranie únikového prúdu ●Preťaženie: 1,2-násobok menovitej hodnoty
BA20-AI/V ●Aplikácia: Priemyselná automatizácia ●Vstup: Meranie striedaného prúdu až do 200A ●Preťaženie: 1,2-násobok menovitej hodnoty ●Výstup: DC 0-5V

●Vyššia presnosť ●Vyššia úroveň izolácie ●Vyššia úroveň bezpečnosti ●Nižšia spotreba

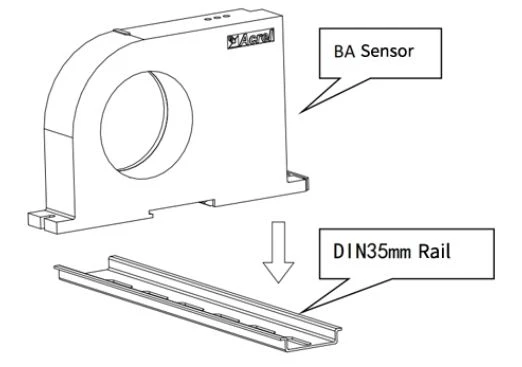

Vyberte si vhodné miesto na inštaláciu štandardnej koľajnice DIN35mm a nainštalujte snímač BA na koľajnicu;

Na spodnom paneli skrine vyberte vhodné miesto na otvorenie dvoch závitových otvorov zodpovedajúcich polohe pevného otvoru inštalovaného snímača; Po umiestnení snímača nainštalujte polohovacou skrutkou

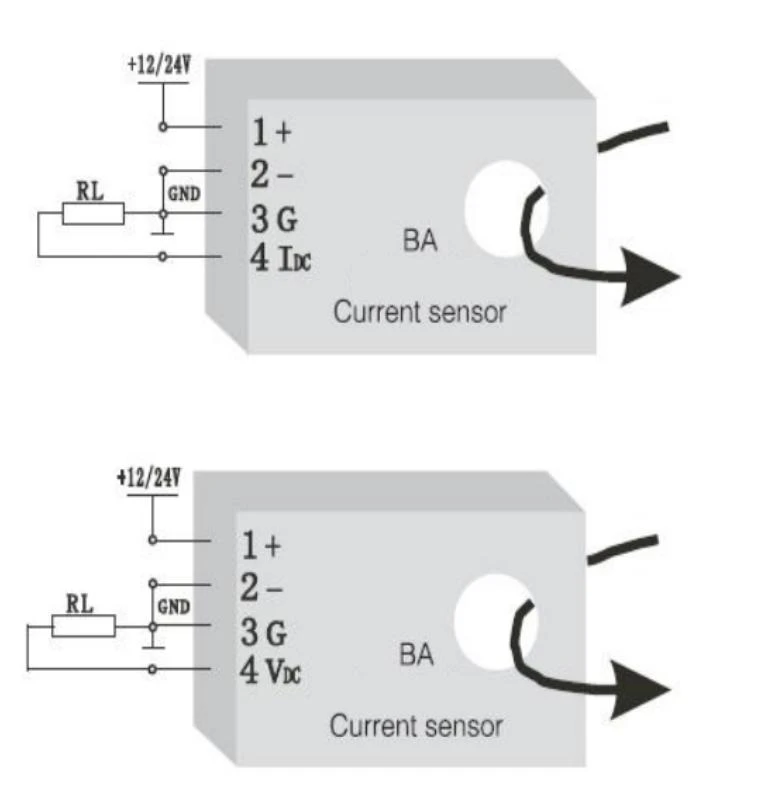

1 —— + Kladný zdroj napájania (nie obrátený)

2 —— - Power Earth

3 —— G(Záporný výkon prúdu, ktorý je možné zdieľať s napájaním)

4 —— IDC(Aktuálny výstup pozitívny),VDC(výstup napätia kladný)
