Popis produktu

Hallov prúdový snímač s uzavretou slučkou sa tiež nazýva Hallov magnetický vyrovnávací snímač prúdu. Spomínanú teóriu spája s teóriou magnetického vyvažovania. Inými slovami, koncentrátor feromagnetického poľa koncentruje magnetické pole generované primárnym prúdom a aplikuje ho na Hallovu zložku. Potom sa výstup napäťového signálu z Hallovej zložky zosilní a stane sa vstupom výkonového zosilňovača. Výstup offsetového prúdu preteká cez sekundárnu kompenzačnú cievku.

Magnetické pole generované sekundárnou cievkou je opačné ako pole generované primárnym prúdom. Týmto spôsobom sa primárne pole kompenzuje a Hallov výkon sa postupne znižuje. Keď je primárne pole ekvivalentné druhému a ofsetový prúd zostáva stabilný, ide o magnetické vyváženie. Tento obvod pozostáva hlavne z komponentu na konverziu elektromagnetizmu, zosilňovača obvodu a obvodu kompenzujúceho pohon.

Vzhľad

AHBC-LT1005

AHBC-LF

AHBC-LTA

Rozmer

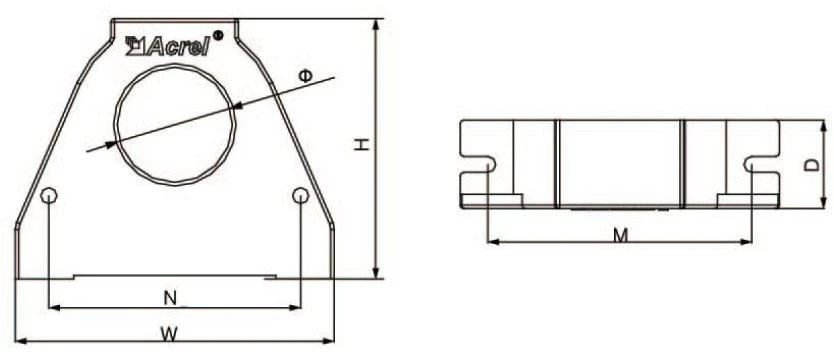

Obr.1

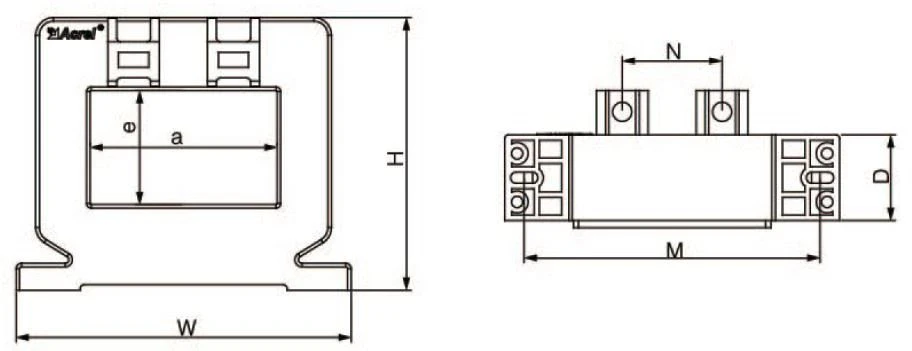

Obr.2

Špecifikácia veľkosti	Veľkosť obrysu (mm)			Priebežná veľkosť (mm)			Montáž veľkosť (mm)		Obrázok
Špecifikácia veľkosti	W	H	D	a	e	Φ	M	N	Obrázok
AHKC-E	53	72	16	/	/	21	47	/	Obr.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Obr.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Obr.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Obr.2
AHKC-F	74	57	22	43	13	/	/	22	Obr.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Obr.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Obr.2

Aktuálny pomer

Špecifikácia	Menovitý prúd	Zdroj	Menovitý výstup	Meracia clona (mm)	Presný stupeň
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0～(50-500)A	12V/15V/24 V	4～20 mA	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0～(400-2000)A	±15V	5V	52*32	1
