Snímač prúdu s uzavretou slučkou sa tiež nazýva Hall magnetický vyrovnávací prúdový snímač. Zahŕňa spomínaná teória s teóriou magnetického vyvažovania. Inými slovami, koncentrátor feromagnetického poľa koncentruje magnetické pole generované primárnym prúdom a aplikuje ho na zložku Hala. Potom sa výstup signálu napätia z komponentu Hall zosilní a stáva sa vstupom výkonového zosilňovača. Ofsetový prúd výstup prúdi cez sekundárnu kompenzačnú cievku. Magnetické pole generované sekundárnou cievkou je opačné k poľu generovanému primárnym prúdom. Týmto spôsobom sa primárne pole odškodní a výkon haly sa postupne znižuje. Keď je primárne pole ekvivalentné sekundárnemu a ofsetový prúd zostáva stabilný, je to magnetické vyvažovanie. Tento obvod pozostáva hlavne z komponentu konverzie elektromagnetizmu, zosilňovača obvodov a kompenzačného obvodu pohonu.

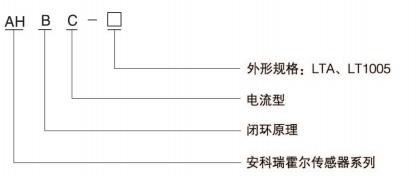

1 Vysvetlenie typu
2Špecifikácie a veľkosť (jednotka：mm)

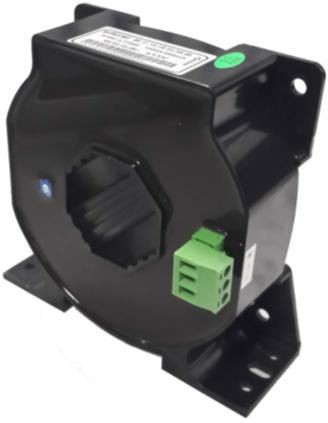

2.1 Veľkosť obrysu AHBC-LTA
 |  |
2.2Veľkosť obrysu AHBC-LT1005
 |  |
2.3 Veľkosť obrysu AHBC-LF
 |  |

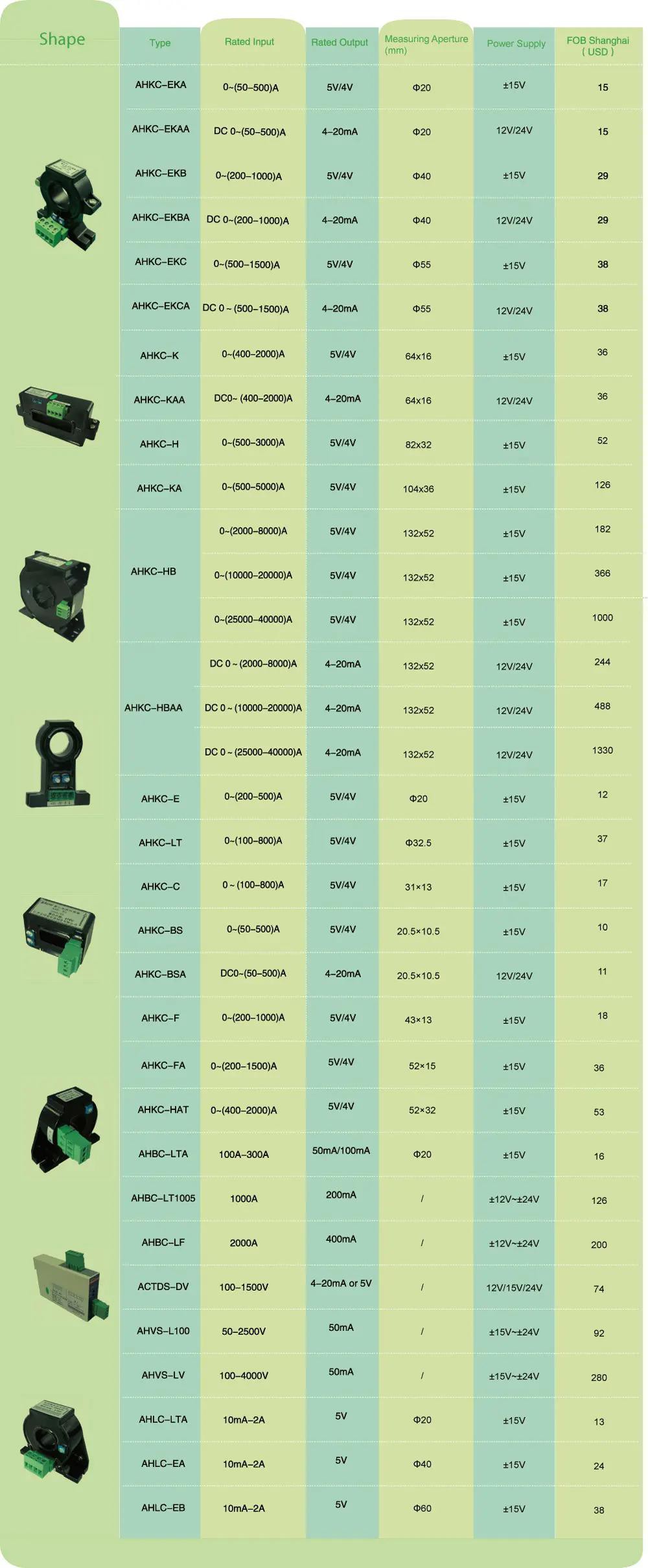

3.Krížové referenčné tabuľky špecifikácie. -parameter
Špecifikácia | Menovitý prúd | Napájanie | Menovitý výkon | Meracia clona (mm) | Stupeň presnosti |
AHBC-LTA | 100 ~ 300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Poznámka: Vstupný prúd striedavého a jednosmerného prúdu je možné merať, uveďte pri objednávke.
4. Metóda elektroinštalácie
● Definícia elektroinštalácie
Poznámka: 1. Analógový výstup GND musí byť pripojený k napájaciemu povrchu.
2. Vyberte správny smer aktuálneho toku.
