Popis

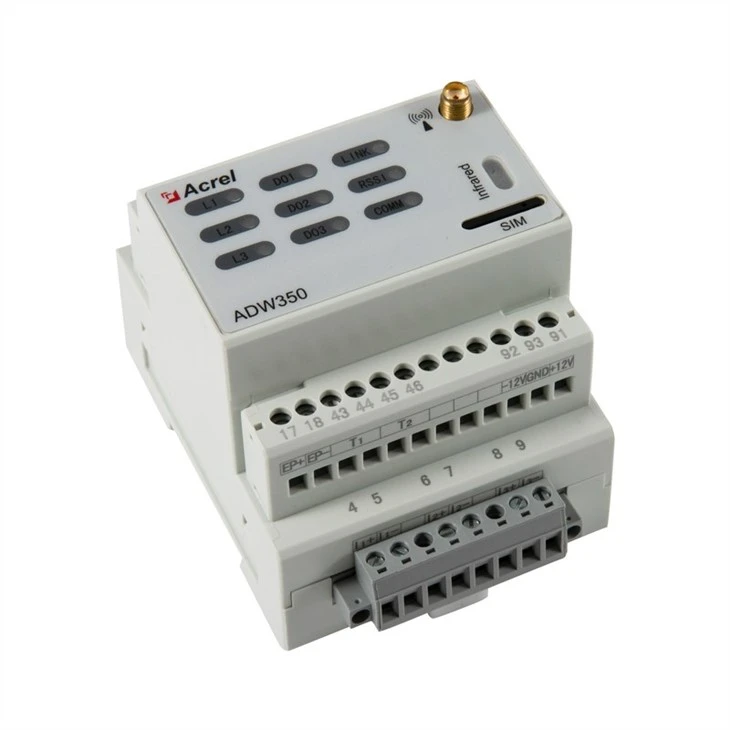

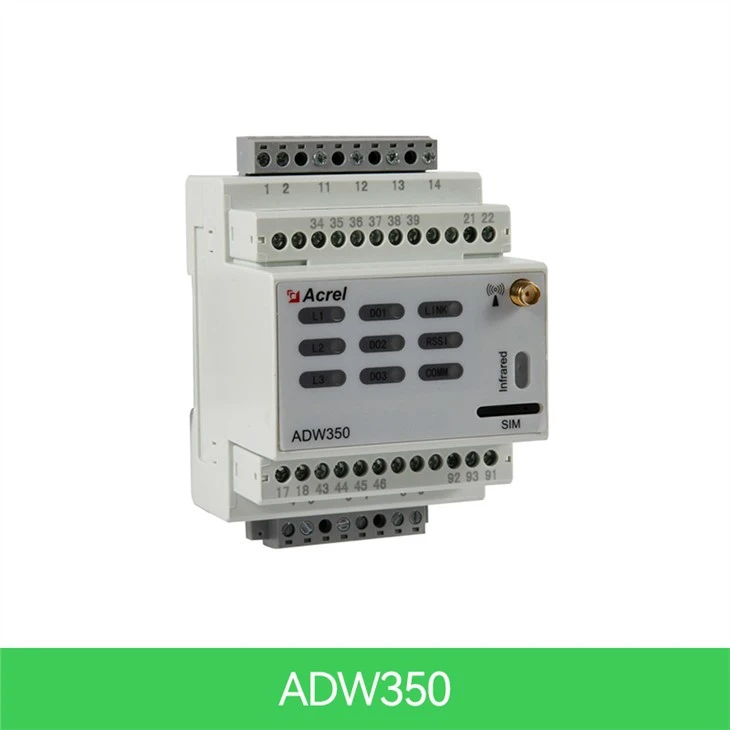

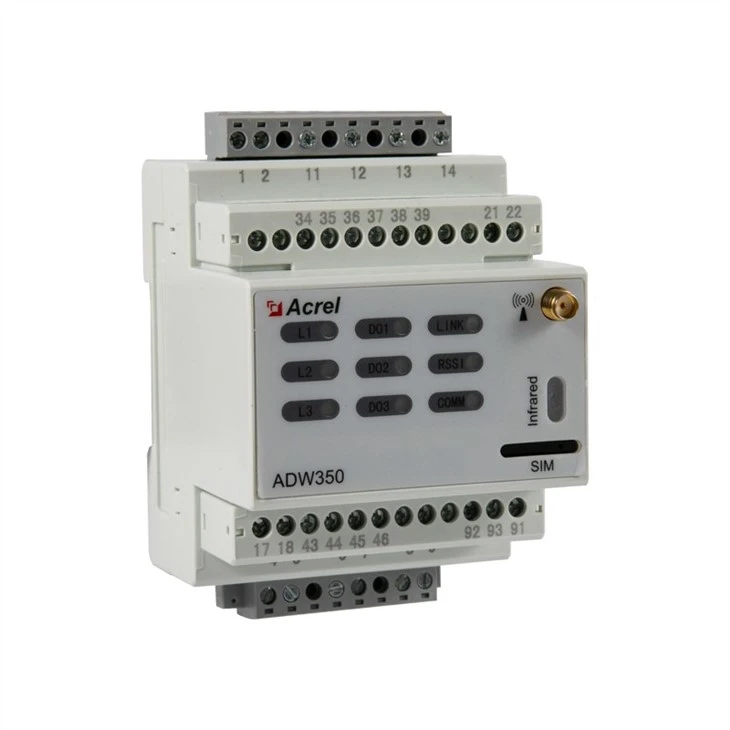

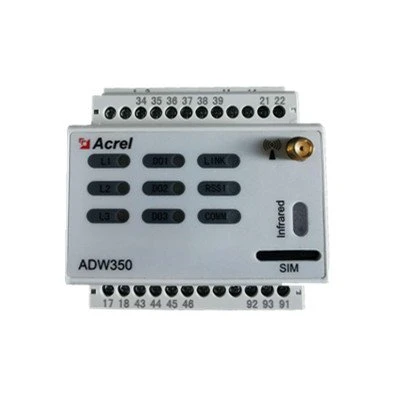

Bezdrôtový merací merač ADW350 sa používa hlavne na meranie trojfázovej aktívnej energie v nízkonapäťových sieťach. Výrobok sa môže pochváliť výhodami vrátane kompaktnej veľkosti, vysokej presnosti a bohatých funkcií. Podľa rôznych požiadaviek existuje mnoho komunikačných funkcií, ako je komunikácia RS485, NB, 4G, pridanie nového režimu odberu vzoriek prúdu pomocou externého transformátora.

Môže byť flexibilne inštalovaný v distribučnej skrinke na dosiahnutie čiastkového merania elektrickej energie, dohľadu nad prevádzkou a údržbou alebo požiadaviek na monitorovanie výkonu pre rôzne regióny a rôzne zaťaženia.

Parameter

Vstup napätia	Menovité napätie	striedavo: 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Referencia frekvencia	Strieda: 50 Hz
	Spotreba	<0.5va (each="">
Aktuálny vstup	Vstupný prúd	Strieda: 3×20(100)A DC: 50A,100A
Aktuálny vstup	Spotreba	<1va (each="">
Pomocný výkon	Napájanie	Striedavo: 85 ~ 265V DC: 48V±20%
Pomocný výkon	Spotreba energie	<>
Výkon merania	Elektrický parameter	Trieda 0,5
Výkon merania	Aktívna energia presnosť	Trieda 1
	Teplotný rozsah	-40°C ~ 100°C
	Teplota presnosť	±2°C
ROBIŤ	Hodnotenie kontaktov	5A,AC250V/DC30V
Pulz	Šírka pulzu	80±20ms
Pulz	Pulzná konštanta	AC:400imp/kWh DC:1600imp/kWh
Komunikácia	Bezdrôtový	2G;NB;4G
	Infračervený komunikácia	Konštantná prenosová rýchlosť je 1200
	Rozhranie	RS485(A、B)
	Režim pripojenia	Tienené skrútené párové vodiče
	Protokol	MODBUS-RTU

Presnosť

Trieda 0,5
Meranie
U, I, P, Q, S, PF, F
Harmonická funkcia

THDv, 2.-31.
DI/DO
3DO

Merací kanál

3 jednosmerný kanál alebo 1 AC kanál 3 fáza

Rozmer(L*W*H)
72 * 71,5 * 92,6 mm
Inštalácia
DIN 35 mm
Komunikácia
NB-IOT, Infračervené, 2G, 4G
Meranie teploty
Obojsmerná teplota

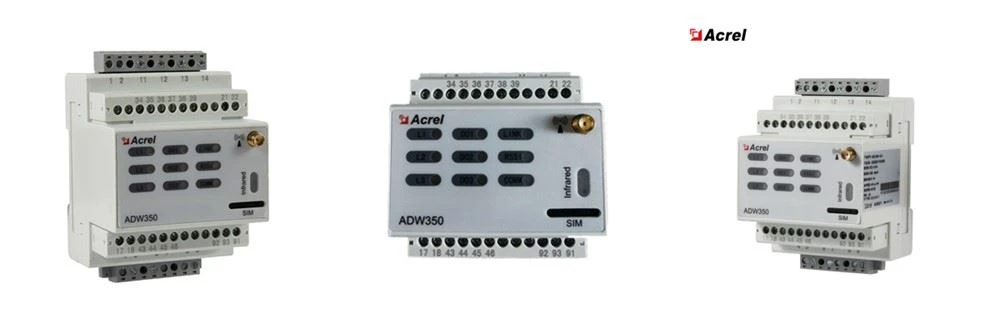

Vzhľad

112999a_

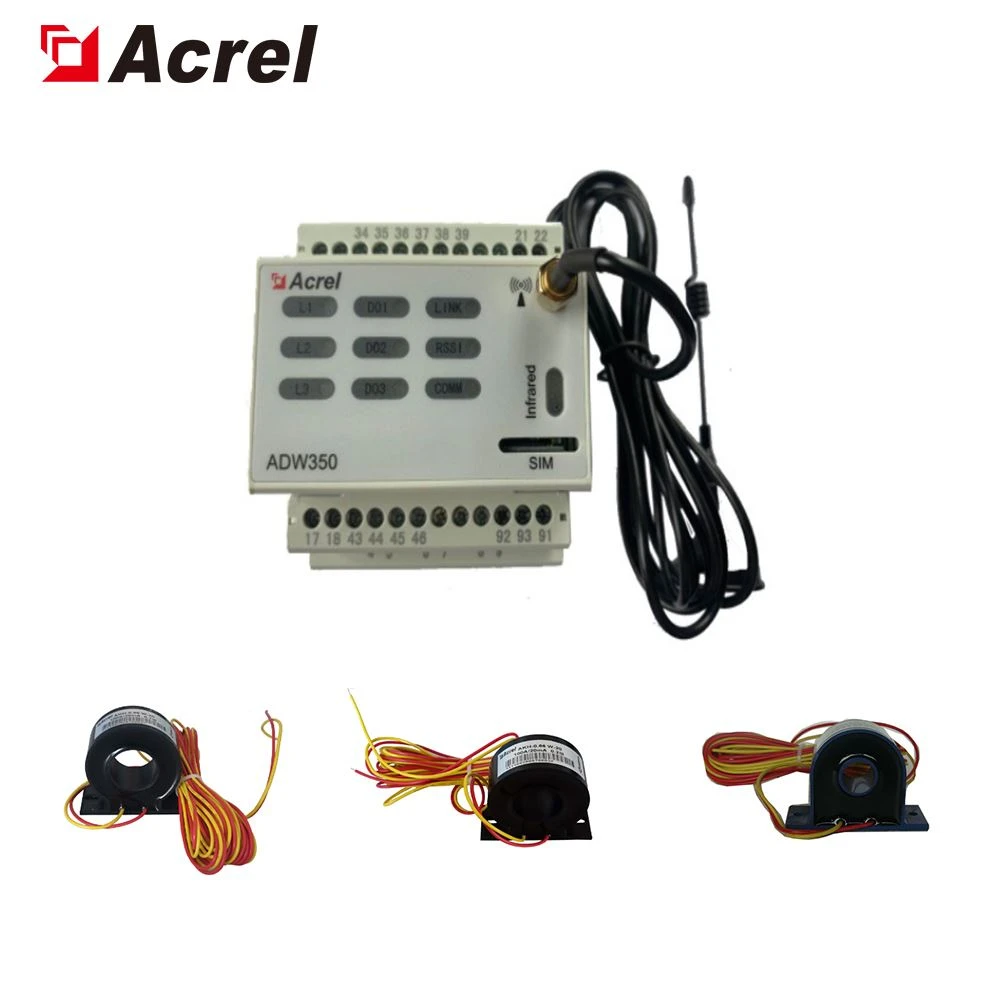

Ako si vybrať DC transformátor

with ct ac

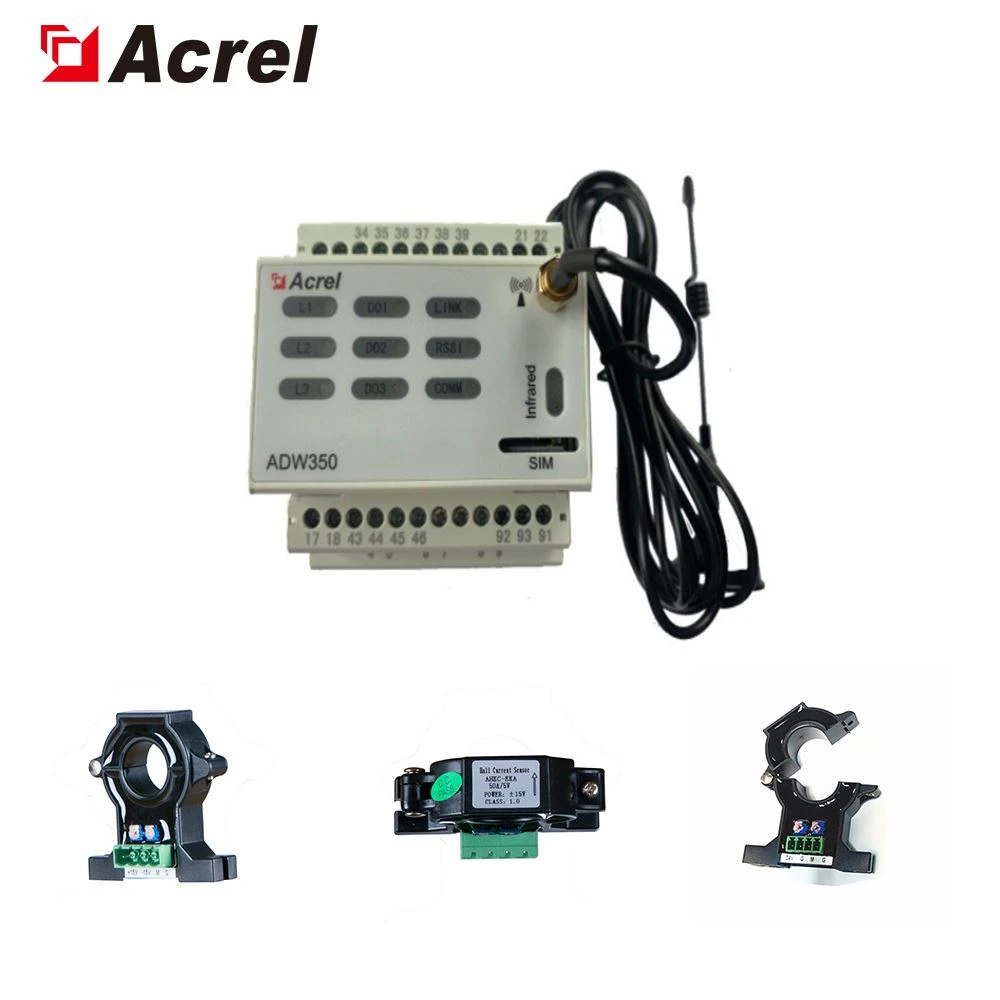

ADW350 Wireless DC Multi-Loop Din Rail Energy Meter sa používa hlavne na meranie jednosmernej alebo troj aktívnych energií striedavého prúdu v sieti nízkeho napätia. Výrobok sa môže pochváliť výhodami vrátane kompaktnej veľkosti, vysokej presnosti a bohatých funkcií.

with hall dc

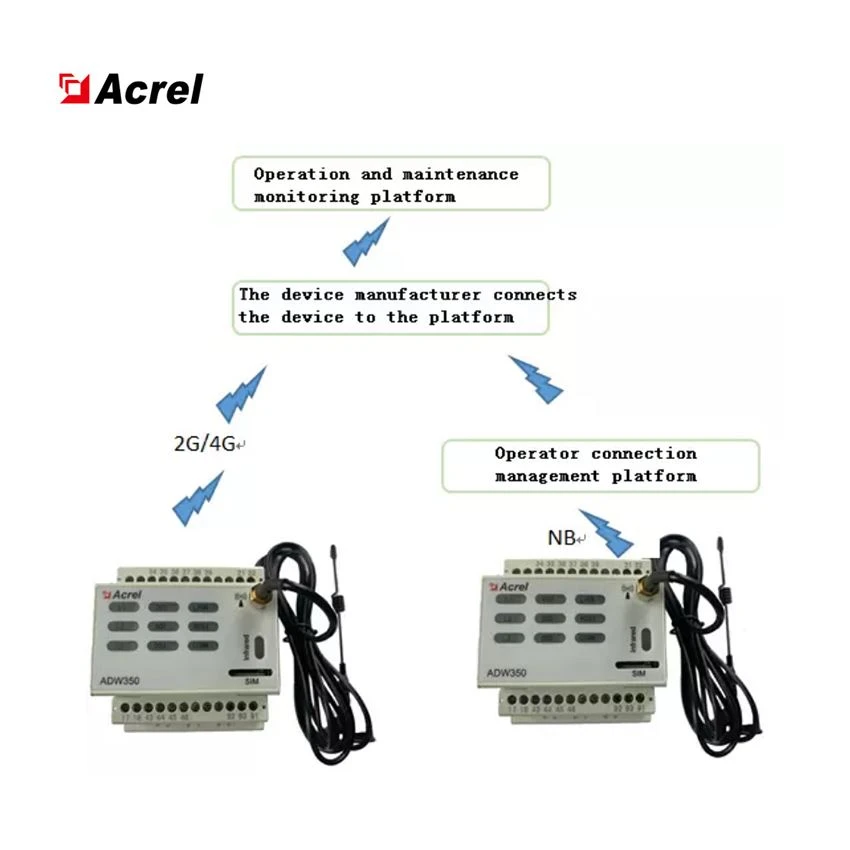

Podľa rôznych požiadaviek existuje mnoho komunikačných funkcií, ako je komunikácia RS485, NB, 4G, pridanie nového režimu odberu vzoriek prúdu pomocou externého transformátora.
