Popis

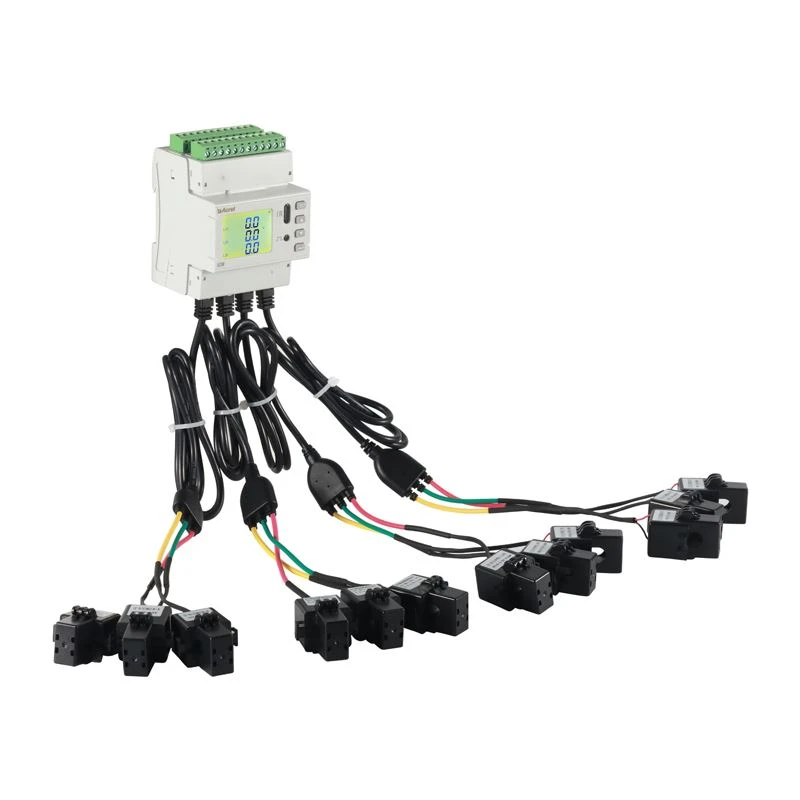

ADW210

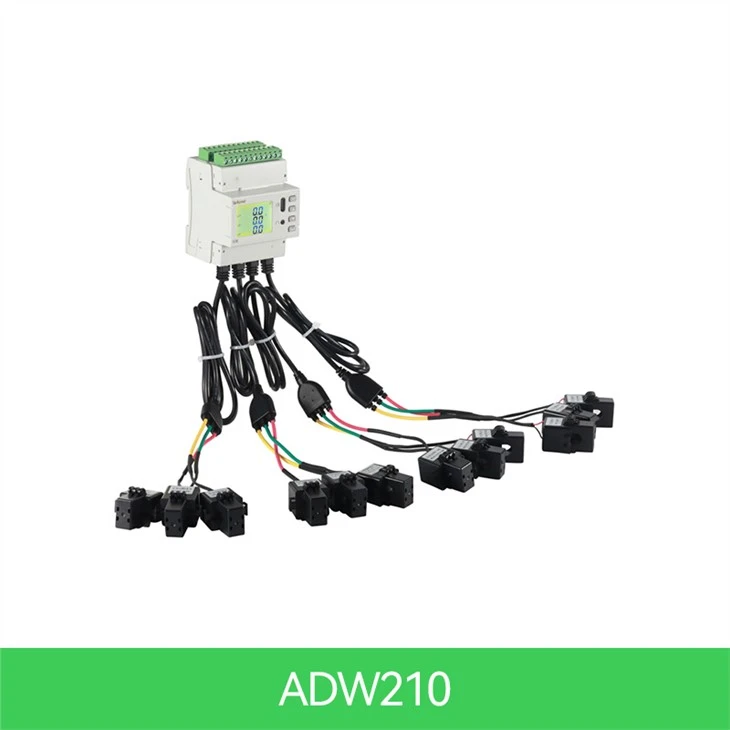

Koľajnicové multislučkové elektromery série Acrel ADW2XX sa používajú hlavne na meranie úplných elektrických parametrov viacerých trojfázových obvodov. Súčasne je možné pripojiť až štyri prúdové vstupy trojfázovej slučky. Dokáže merať napätie a prúd, výkon, účinník, fázový uhol, nevyváženosť, harmonické a ďalšie parametre.

Presnosť

Aktívny výkon: trieda 1
Jalový výkon: trieda 2

Frekvencia

Rozsah:50 - 60Hz

Pulzný výstup

Aktívny impulzný výstup a reaktívny impulzný výstup

Spotreba

<0.5VA(Single phase)

Rozmer (D*Š*V)

Veľkosť panelu (D×Š):72*97,7*36 mm

Bezdrôtové

Prenos na 470 MHz a maximálna vzdialenosť v otvorenom priestore je 1 km; 2G; Pozn

Štartovací prúd

4‰ lb

xxxx

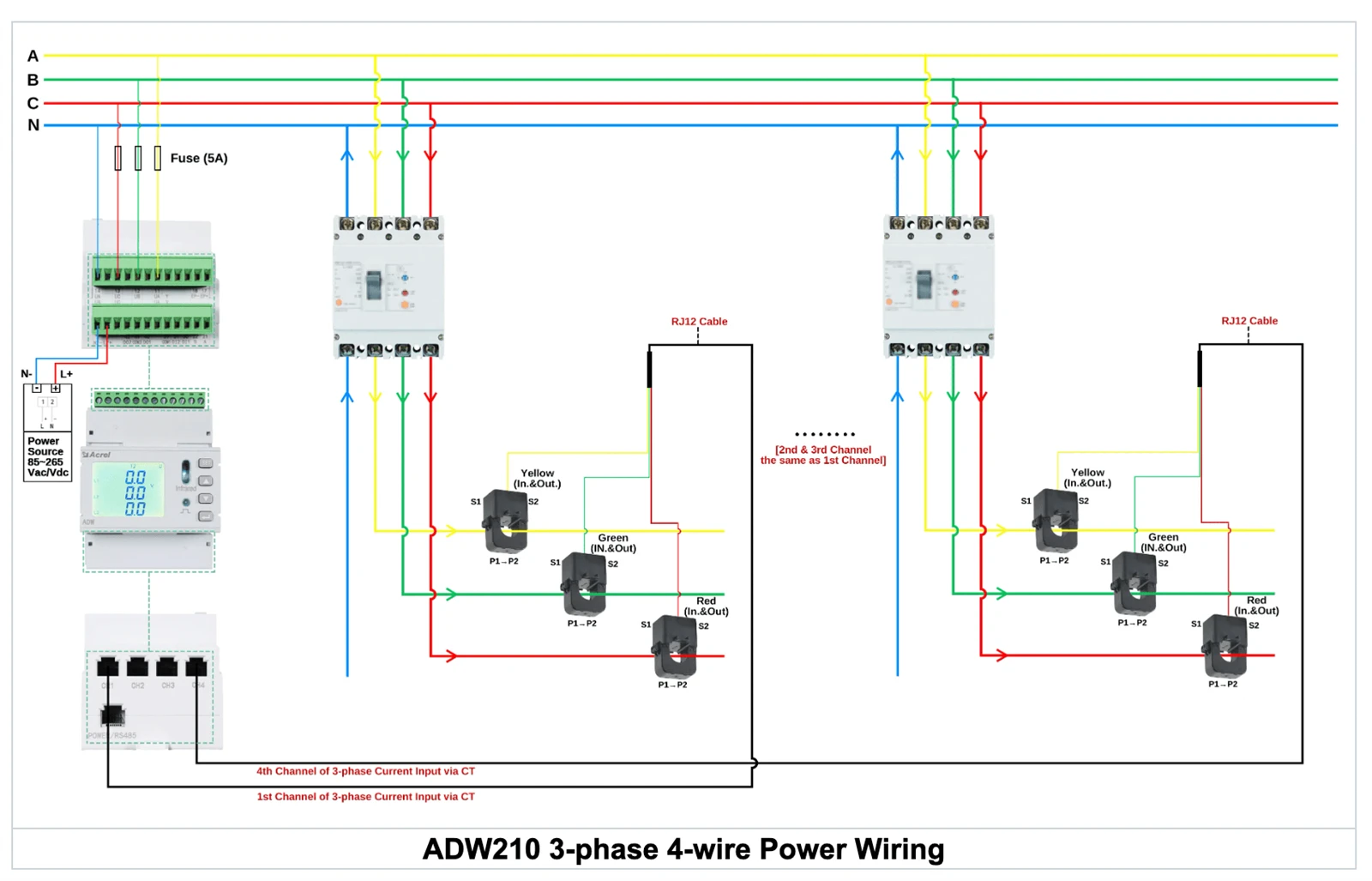

Špecifikácia		3 fázy 3 vodiče, 3 fázy 4 vodiče
Napätie	Menovité napätie	3*220/380V
	Spotreba	<0.5VA
Aktuálne	Vstupný prúd	5A,100A
	Spotreba	<0.5VA
Presnosť	Aktuálne	Trieda 0.5
	Aktívna sila	trieda 1
	Jalový výkon	trieda 2
Komunikácia		RS485 (Modbus-RTU)
Relatívna vlhkosť		Menej ako alebo rovné 95 % (bez kondenzácie)
Obrys	DŠV(mm)	7297.936
Teplota	Prevádzkové	-25~55 stupňov
Teplota	Ukladanie	-40~80 stupňov
Vlhkosť		Menej ako alebo rovné 95 % (bez kondenzácie)
Nadmorská výška		<2000m

Funkcia

Séria ADW210 s viacslučkovou striedavou koľajnicou a trojfázovým monitorom energie Merače výkonu na monitorovanie energie sa používajú hlavne na úplné meranie elektrických parametrov viacerých trojfázových slučiek. Môžu sa súčasne pripojiť na prúdový vstup až štyroch trojfázových slučiek.

ADW210

●N (1, 2, 3, 4) meranie plne elektrických parametrov trojfázového obvodu, externý prúdový transformátor;

●Monitorujte trojfázové napätie/prúd, prúd s nulovou sekvenciou a frekvenciu;

●Monitorujte trojfázový výkon, celkový výkon (aktívny, jalový a zdanlivý);

●Monitorujte trojfázový účinník a celkový účinník;

●Monitorujte fázový uhol napätia/prúdu, stupeň nevyváženosti napätia/prúdu;

●Monitorujte celkové harmonické a 2-31 podharmonické hodnoty napätia a prúdu;

●Extrémne záznamy o napätí, prúde a výkone aktuálneho a minulého mesiaca;

●Maximálny prúd, maximálna spotreba energie a prúd v reálnom čase, spotreba energie v reálnom čase;

●200 záznamov udalostí, záznam akcie DIDO;

●Podpora prepätia, nadprúdu, zlyhania fázy, DI prepojenia a iných alarmových výstupov;

●4-časové pásmo 14-nastavenie časovej sadzby;

●Štvorkvadrantová elektrická energia, 12-mesačné štatistiky elektrickej energie s viacerými sadzbami;

●31 dní štvorkvadrantového a viacsazbového zmrazenia elektrickej energie, dopredného a spätného merania elektrickej energie;

●Vstup dvojcestného spínača, výstup dvojcestného spínača, komunikácia RS485, aktívny impulzný výstup (možno prepnúť príslušnú slučku).

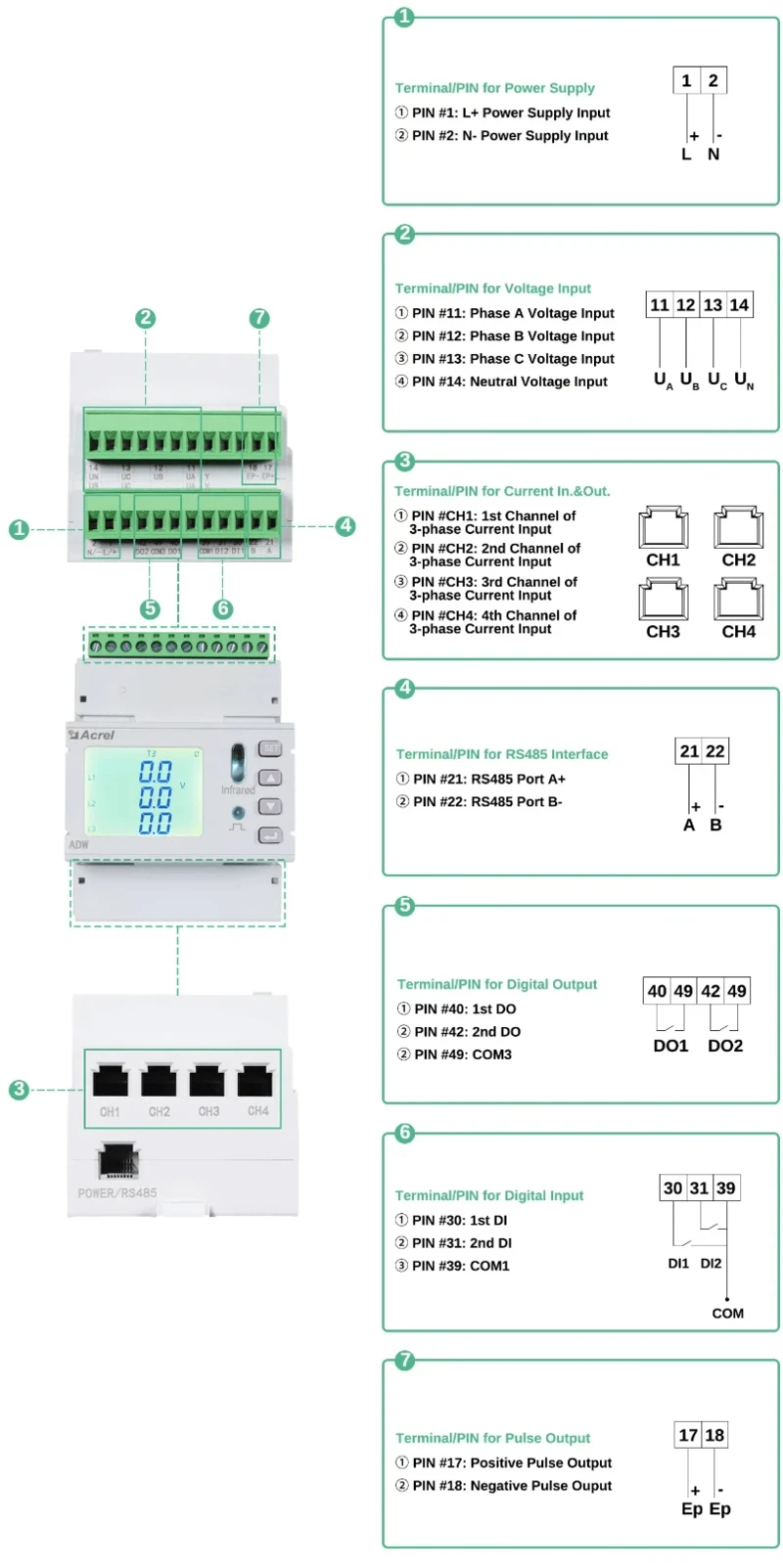

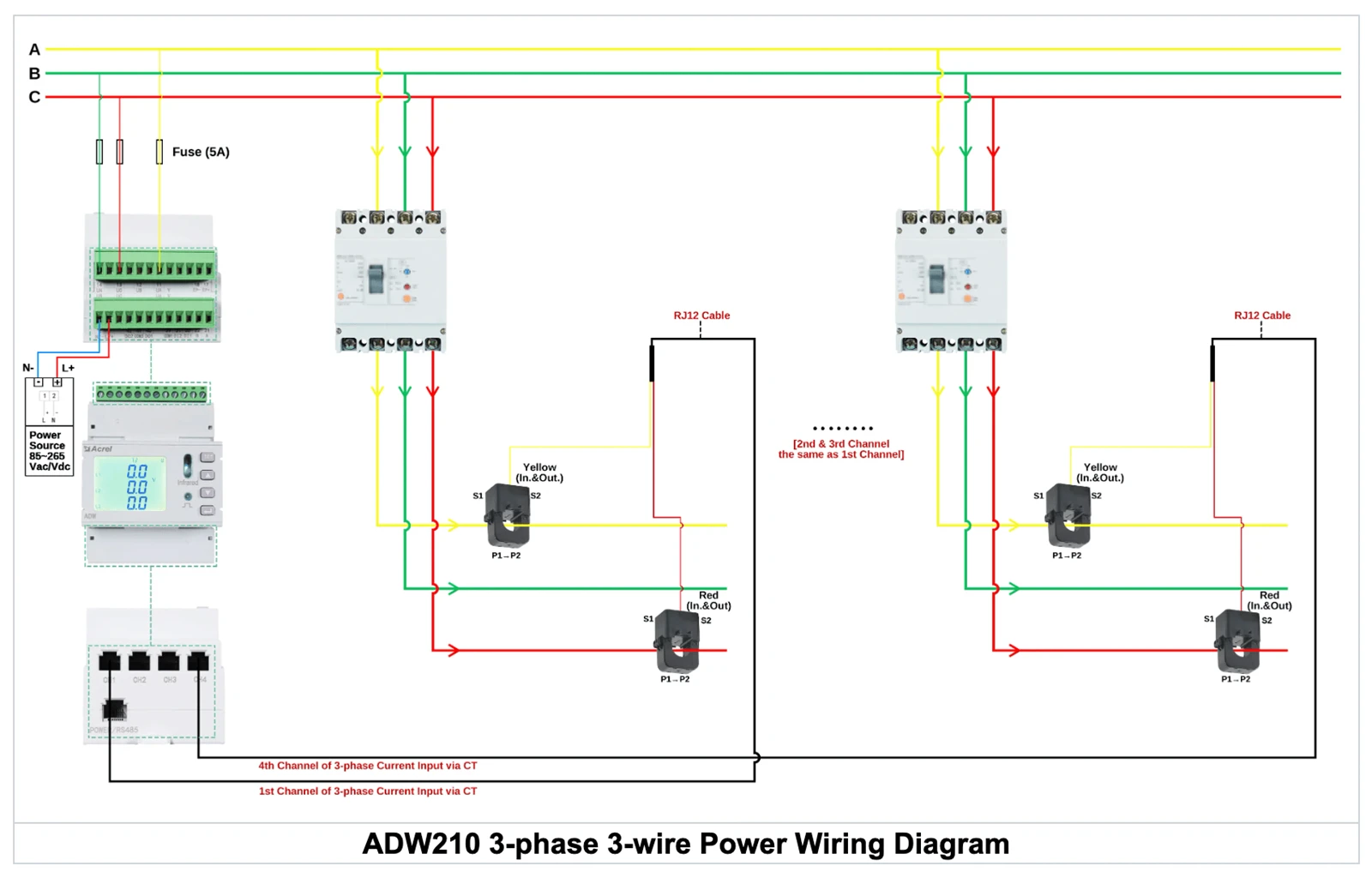

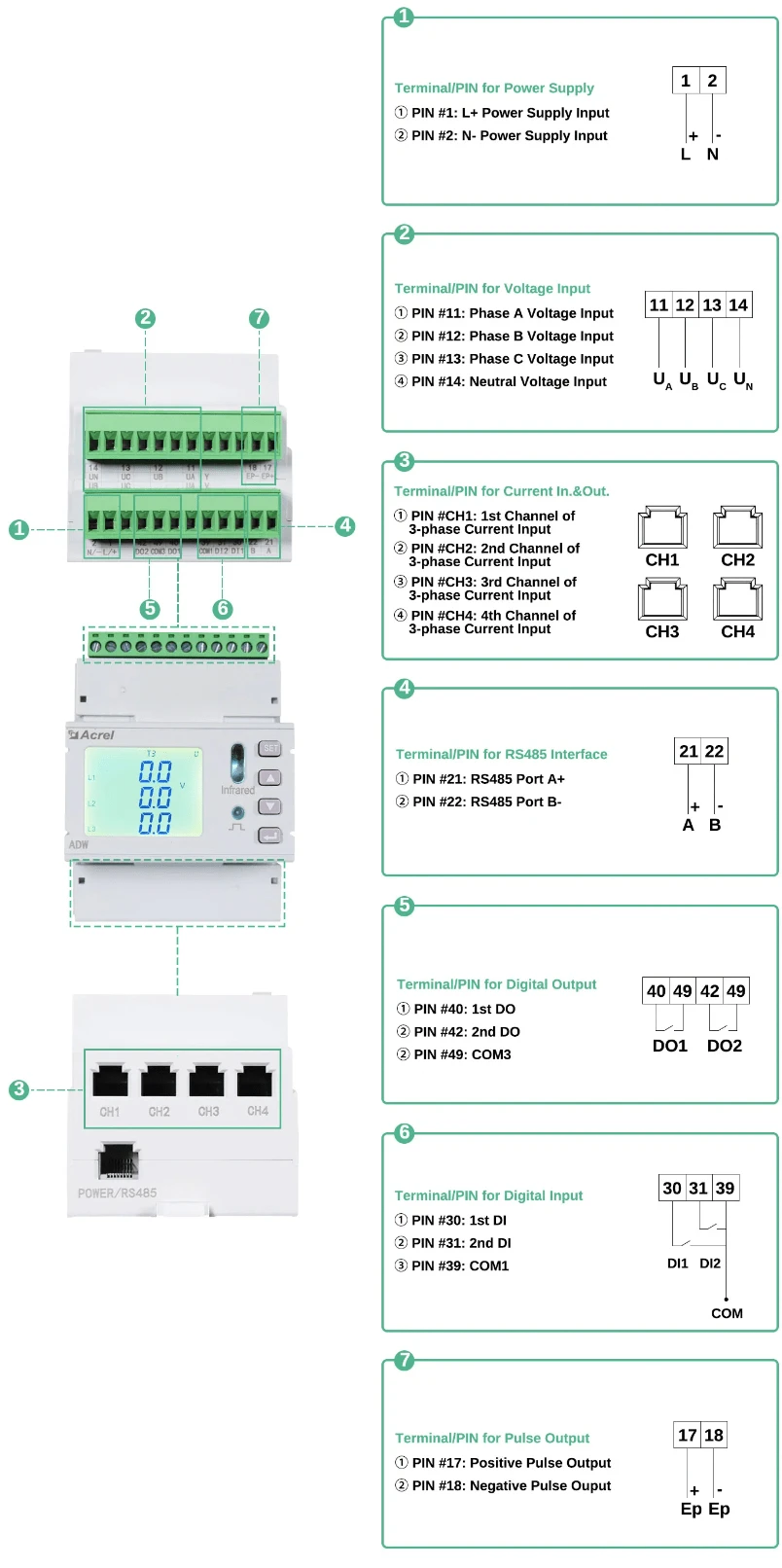

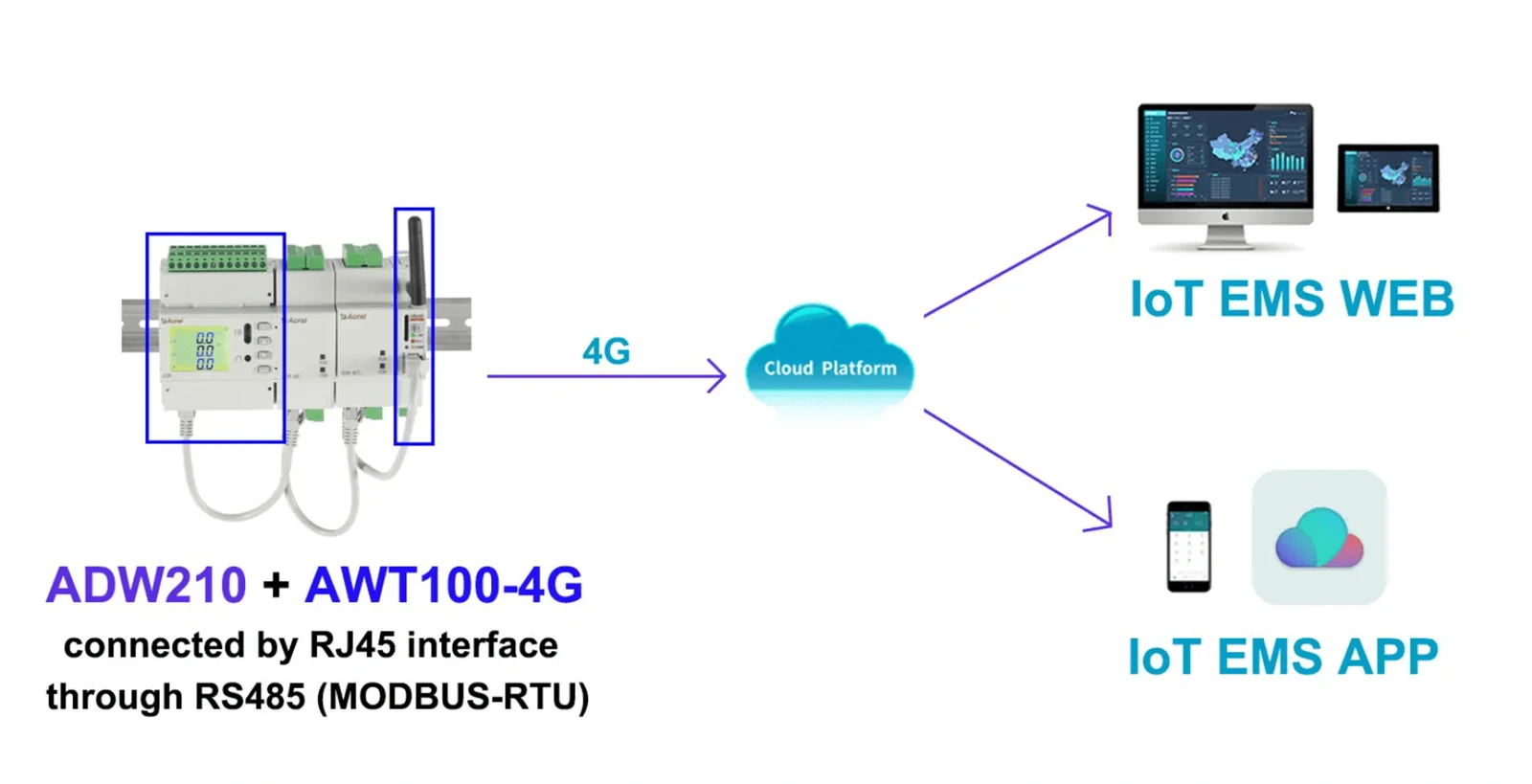

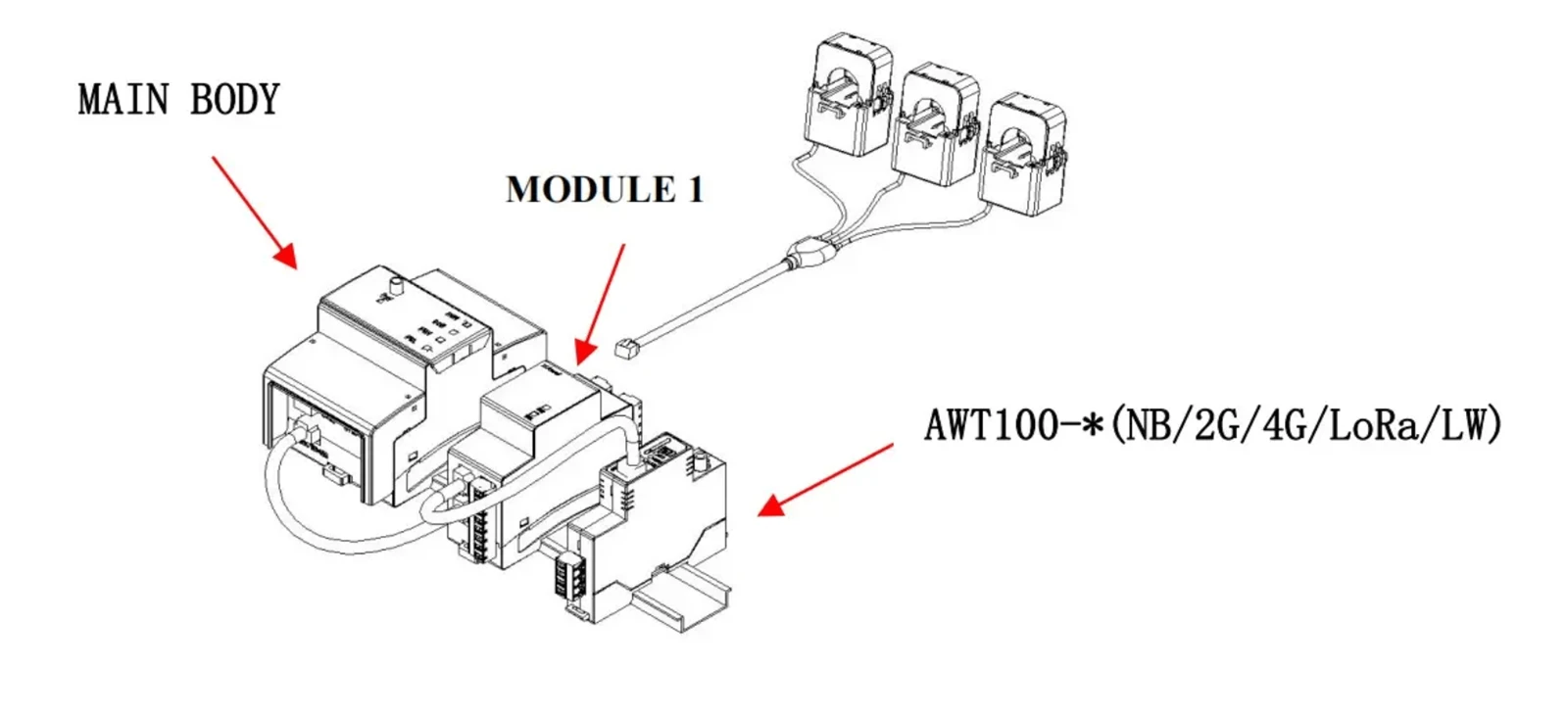

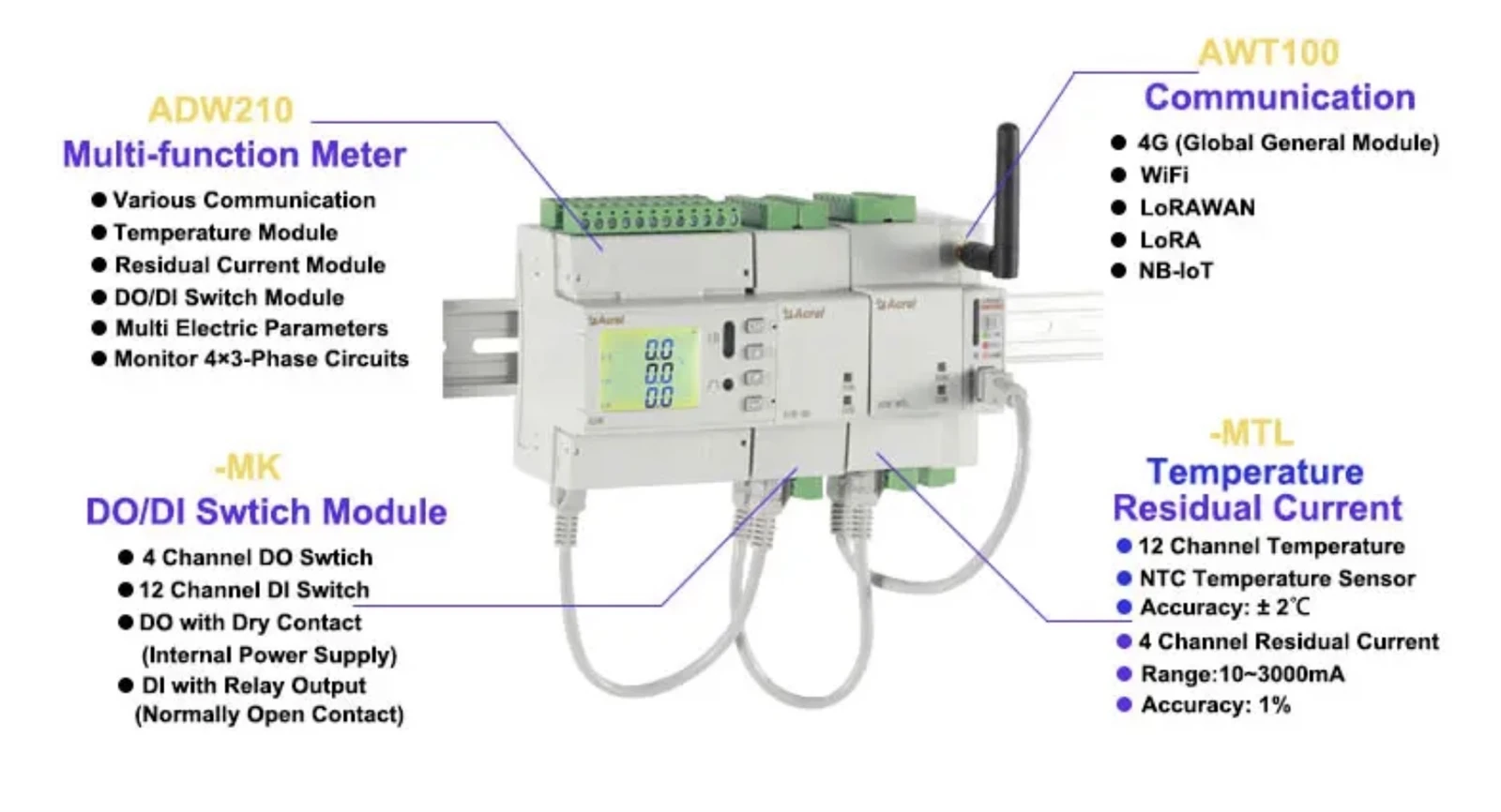

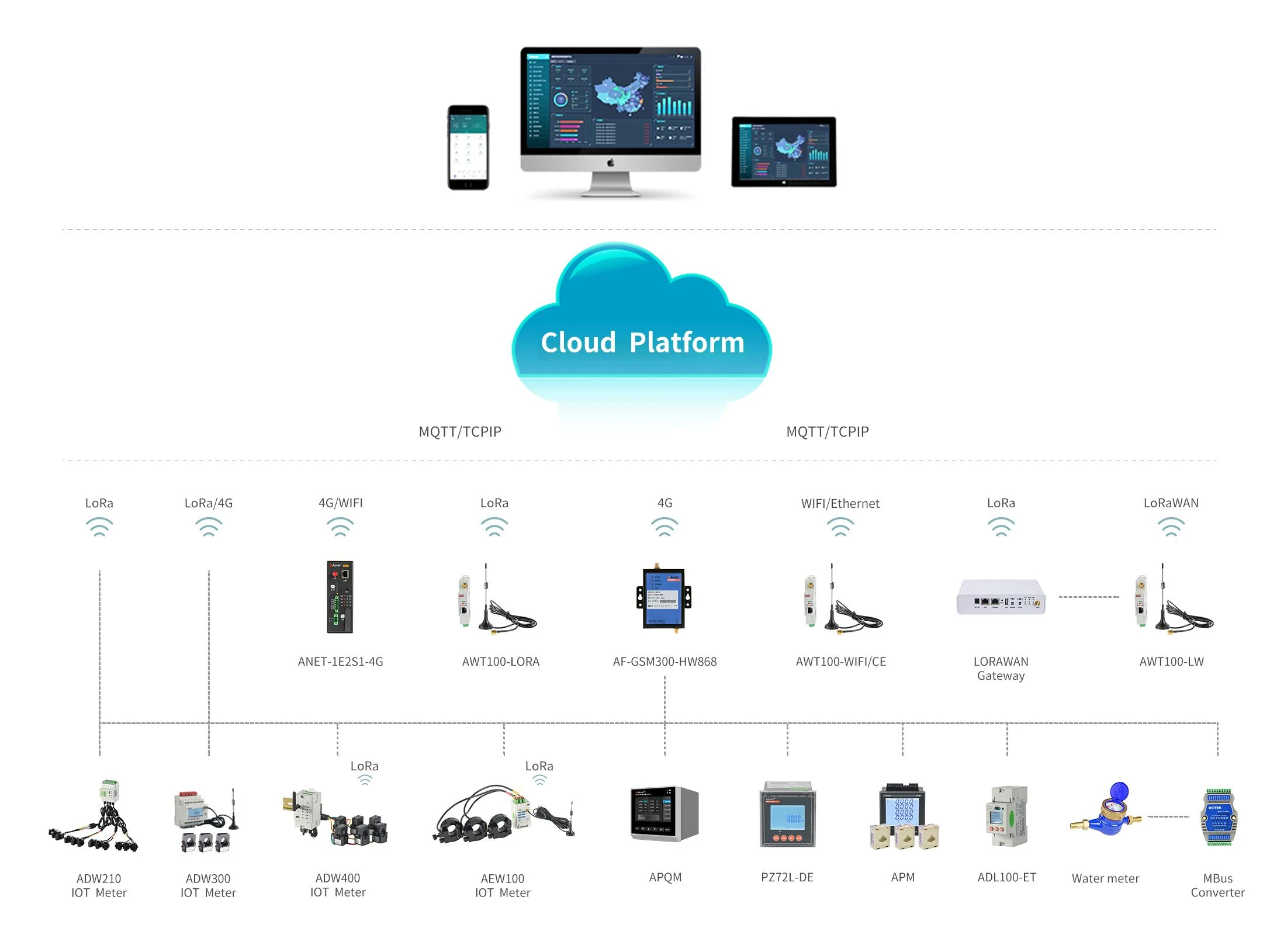

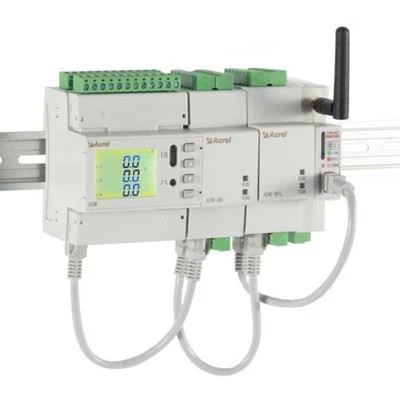

Rozšírený komunikačný modul --- AWT100:

●AWT100

● 4G (globálny všeobecný modul)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Rozšírený modul	Popis
Komunikačný modul AWT100	4G (globálny všeobecný modul)
	4G (juhoamerický modul)
	LoRaWAN (868 MHz, 923 MHz)
	LoRa (460~510 MHz)
	Poznámka internetu vecí

RozšírenéModul merania teploty a zvyškového prúdu kábla --- MTL

●MTL

● Meranie teploty:-20 stupeň ~+100 stupeň

● Meranie zvyškového prúdu: 10~3000 mA

● Presnosť: Teplota: ± 2 stupne ; Zostatkový prúd: 1 % (trieda 1)

product-482-408

Rozšírený modul	Popis
- Teplota MTC & Reziduálny prúd Modul merania	Meranie teploty	-20 stupeň ~ +100 stupeň
	Meranie zvyškového prúdu	10~3000 mA
	Presnosť	Teplota: ± 2 stupne; Zostatkový prúd: 1 % (trieda 1)
	Napájanie	DC 12V;spotreba: menšia alebo rovná 1W;rozhranie RJ45
	Komunikácia	rozhranie RJ45; MODBUS-RTU (komunikácia s hlavným telom)

RozšírenéPrídavný funkčný modul prepínača DO/DI --- MK

●MK

● 12 kanálový DI (digitálny vstup)

● 4 kanálový DO (digitálny výstup)

product-482-408

Rozšírený modul	Popis
- MK spínací modul	12 × DI (vstup)	Suchý kontaktný vstup so vstavaným napájacím zdrojom
	4 × DO (výstup)	Výstup normálneho kontaktu relé; výkon AC 250V/3A, DC 30V/3A
	Napájanie	DC 12V;spotreba: menšia alebo rovná 1W;rozhranie RJ45
	Komunikácia	rozhranie RJ45; MODBUS-RTU (komunikácia s hlavným telom)
