Popis produktu

Acrel AMC Series Panel Trojfázový sieťový merač napájania, inteligentné zariadenie na zber a monitorovanie energie je inteligentný merač určený na monitorovanie energie energetických systémov, priemyselných a ťažobných podnikov, verejných služieb a inteligentných budov. Integruje meranie parametrov výkonu (ako je jednofázový alebo trojfázový prúd, napätie a aktívny výkon). Výkon, jalová sila, zdanlivý výkon, frekvencia, faktor výkonu) a riadenie a hodnotenie výkonu.

Zároveň má na výber rôzne funkcie periférneho rozhrania, z ktoré si môžu používatelia vybrať: s komunikačným rozhraním RS485 môže protokol MODBUS-RTU spĺňať potreby správy komunikačných sietí; Analógový výstup 4-20mA môže zodpovedať nameraným elektrickým parametrom, spĺňať požiadavky na rozhranie DCS; s prepínaním vstupu a výstupu relé je možné realizovať funkciu "diaľkového signálu" a "diaľkového ovládania" vypínača ističa.

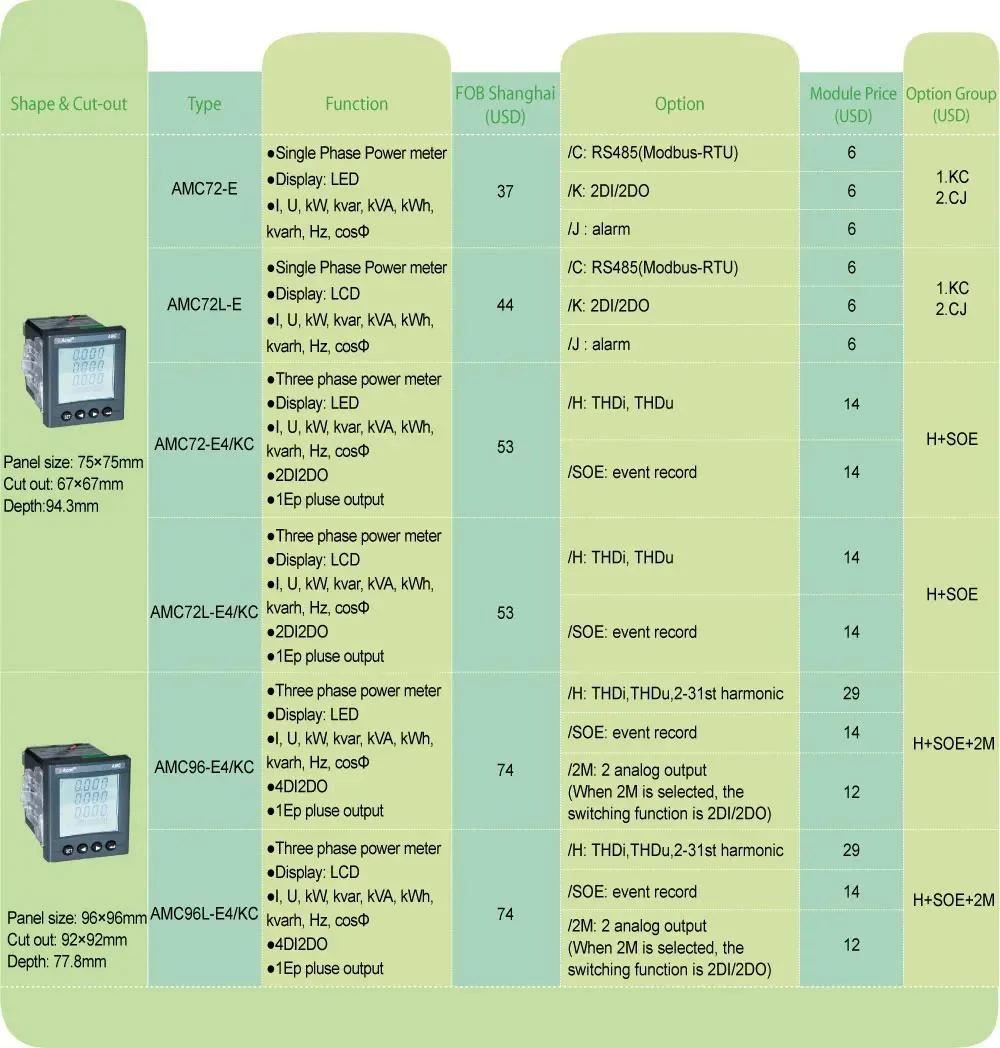

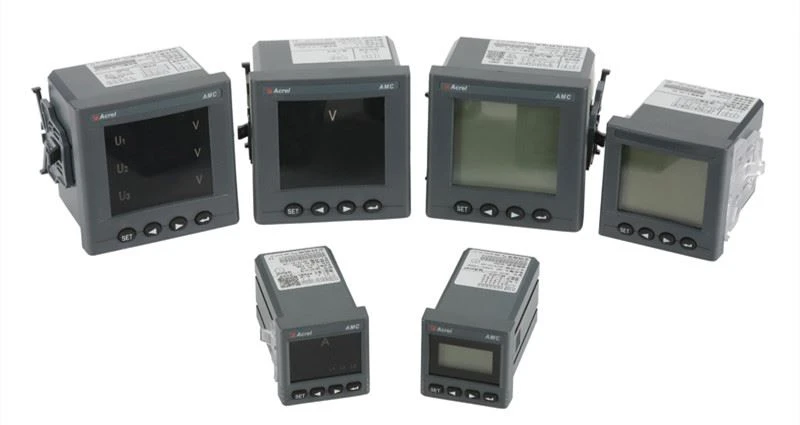

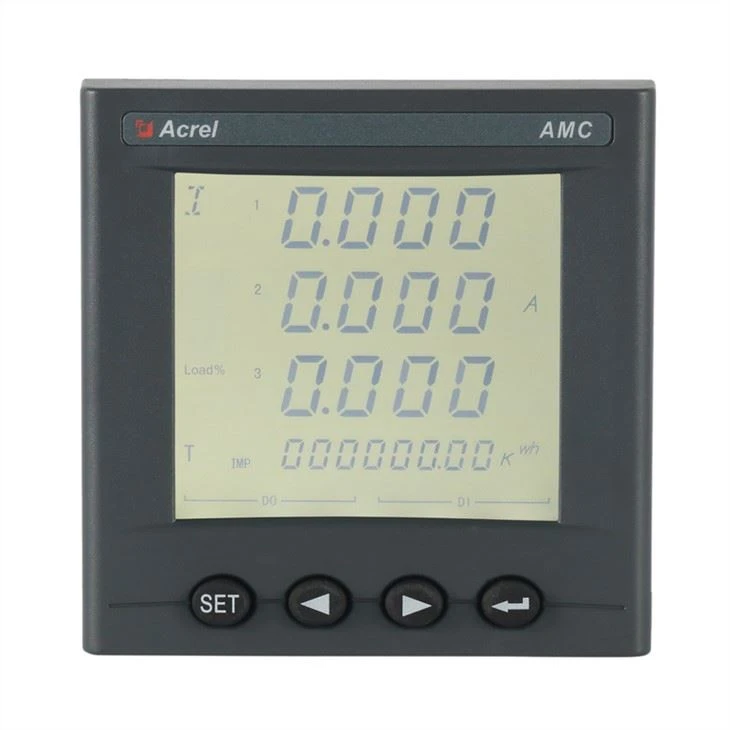

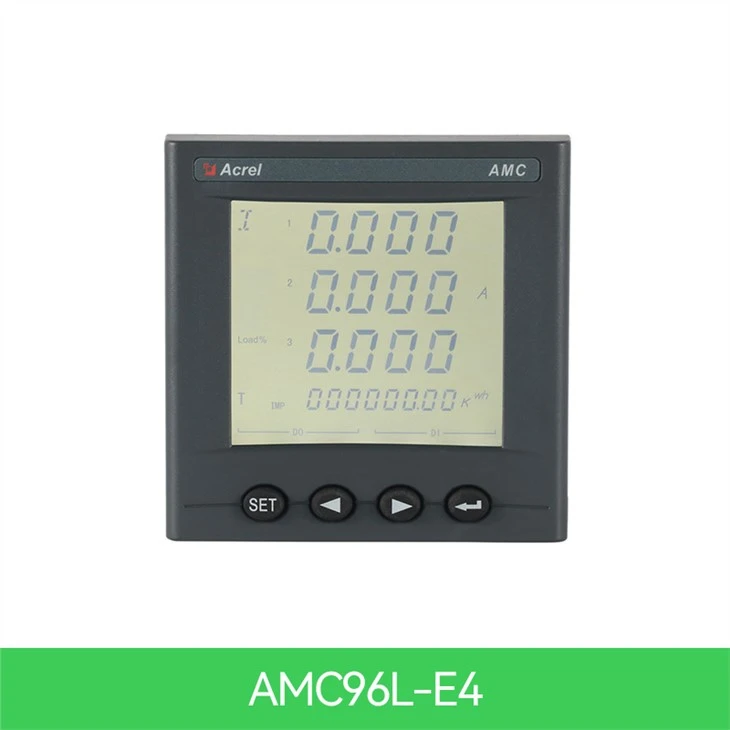

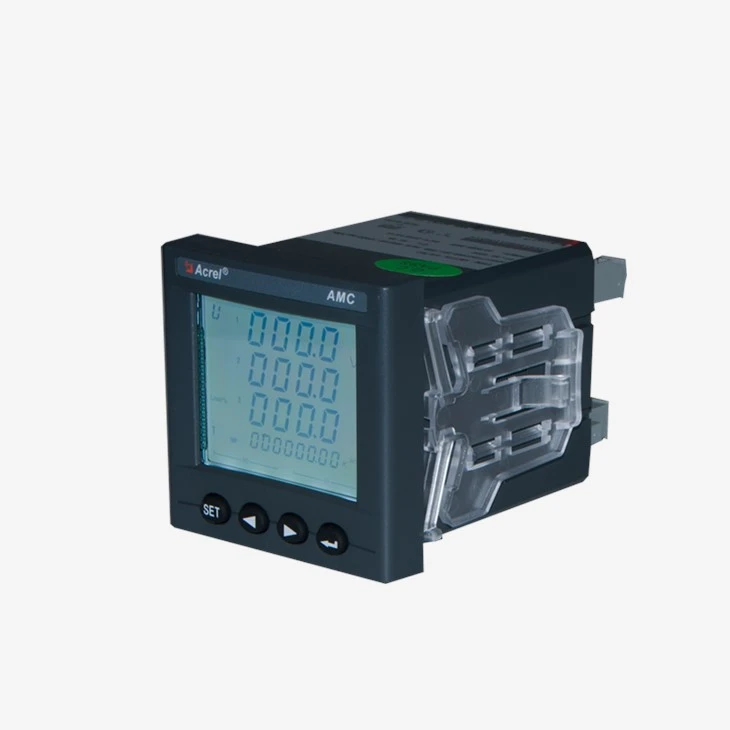

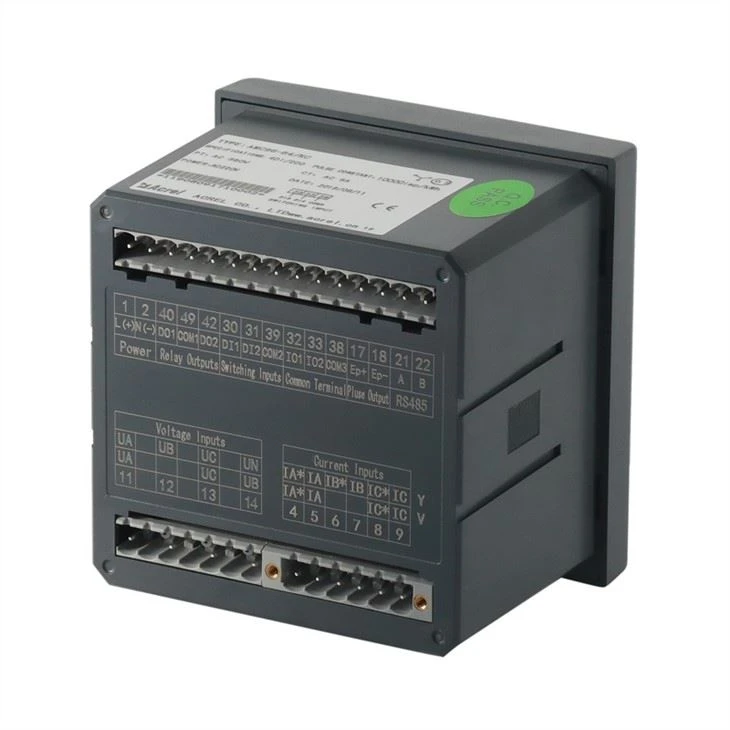

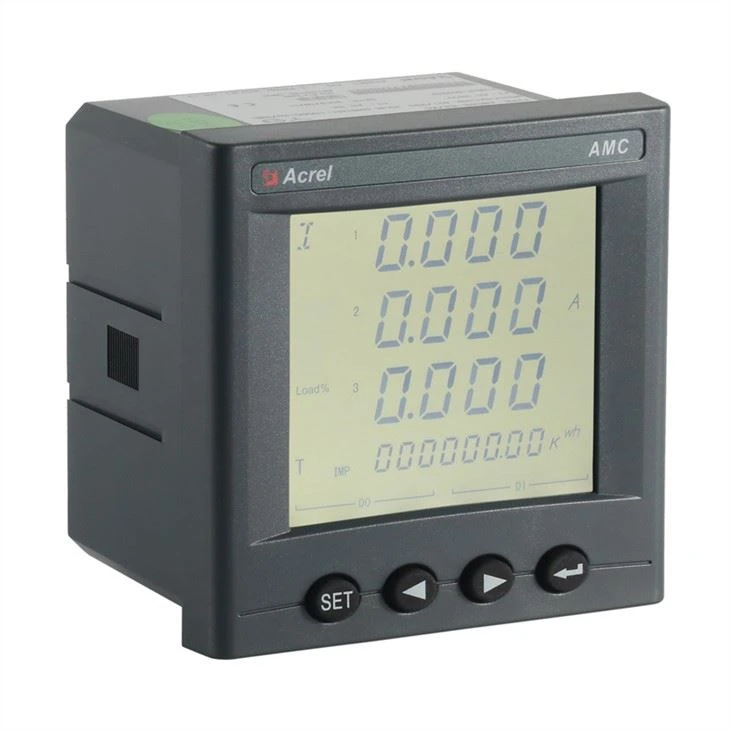

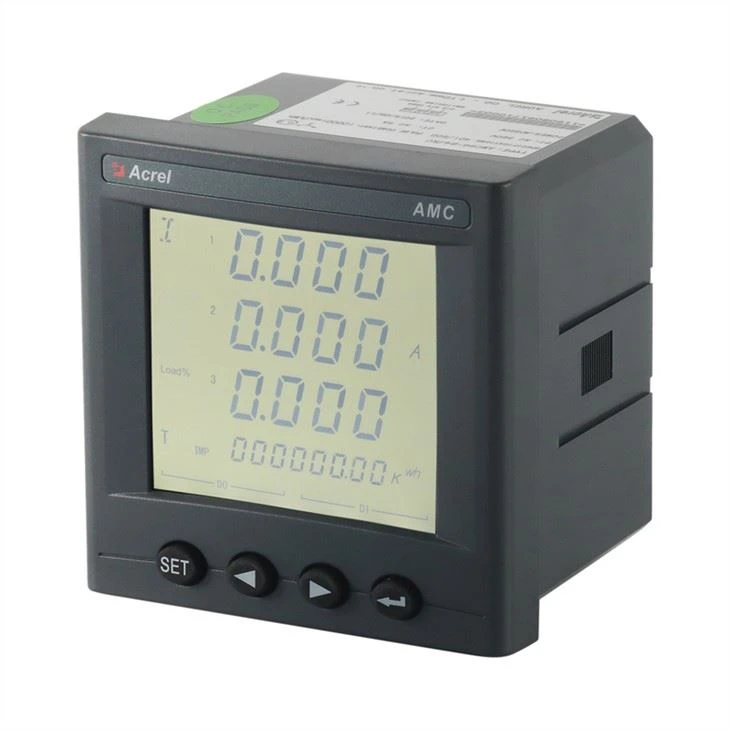

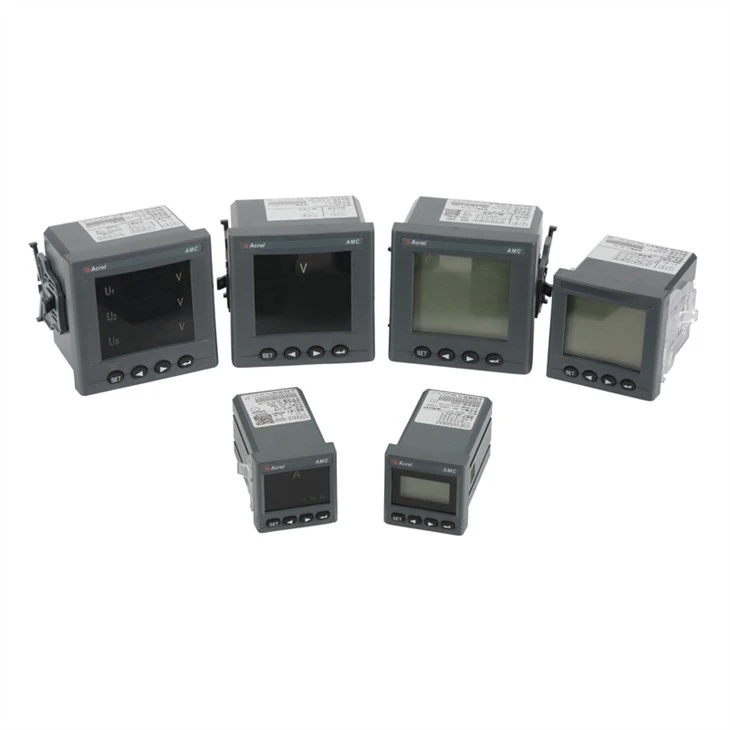

Vzhľad

Rozhranie LED/LCD displeja s vysokým jasom, nastavenie parametrov a ovládanie pomocou tlačidiel, ideálne pre systémy monitorovania napájania v reálnom čase. Môže priamo nahradiť konvenčné vysielače a meracie prístroje. Ako inteligentný digitálny komponent na získavanie prednej časti bol nástroj široko používaný v rôznych riadiacich systémoch, systémoch SCADA a systémoch riadenia energie.

Parametre

Technické parametre			Hodnota
Vstup	Pripojenie		3-fázové 3-vodičové, 3-fázové 4-vodičové
	Frekvencia		45 - 65 Hz
	Napätie		Ohodnotenie: Trojfázové: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V/660V(660V) (iba veľkosť 96) Poznámka:Profil 72 nie je vhodný pre vysokonapäťové aplikácie
			Preťaženie:1,2-násobné hodnotenie {kontinuálne): 2-násobné hodnotenie na 1 sekundu
			Spotreba energie:<>
	Súčasný		Hodnotenie: AC IA、5A
			Preťaženie:1,2-násobné hodnotenie (kontinuálne);10-násobné hodnotenie na 1 sekundu
			Spotreba energie:<>
Výstup	Elektrická energia		Výstupný režim:impulz foto-spojky s otvoreným kolektorom
			Pulzná konštanta: 10000imp/kWh(settable), podrobnosti nájdete v schéme zapojenia;
	Komunikácia		protokol RS485port, Modbus -RTU,protokol DLT645 (verzie 07 a 97), prenosová rýchlosť 1200 ~ 38400
Funkcia	Prepínanie vstupu		Suchý kontaktný vstup, vstavaný zdroj napájania;
	Spínací výstup		Výstupný režim: Relé zvyčajne otvára výstup kontaktu
			Kontaktná kapacita: AC 250V/3A、 DC 30V/3A
	Analógový výstup		1-5V,4 - 20mA
Trieda presnosti			Frekvencia:0,05 Hz,Prúd、Napätie:0,2 trieda,Reaktívny výkon:l .0class,Reaktívna elektrická energia:l .0 trieda, aktívna výkon:0,5 trieda,aktívna elektrická energia: 0,5 triedy,2-31. harmonická meranie:±1%
Napájanie			AC 85-265V DC 100V-350V	spotreba energie≤10VA
Bezpečnosť	Frekvencia výkonu odoláva napätiu		Medzi napájacím zdrojom//spínacím výstupom// prúdovým vstupom//napätím Vstup a prenos// komunikácia //pulzný výstup//spínací vstup AC 2 kV 1min; Medzi napájacím zdrojom、spínacím výstupom、Aktuálny vstup、napätie Vstup AC 2 kV 1min; Medzi prenosom、Komunikácia、Pulzný výstup、prepínanie vstupu AC 1kV 1 min;
	Izolácia odpor		Vstup、Výstup koniec krytu stroja >100MΩ
Životné prostredie		Teplota	práca: -25°C~+65°C skladovanie: -40°C ~+80°C
		Vlhkosť	≤93%RH Nekondenzujúca
		Výška	≤2500m

Popis funkcie

Funkcia	Popis funkcie	Funkcia poskytuje
Meranie kWh	Aktívne kWh (pozitívne a negatívne)	■
	Reaktívne kWh (pozitívne a negatívne)	■
	A.B, C split-phase pozitívna aktívna energia	■
Meranie elektrických parametrov	U、I	■
Meranie elektrických parametrov	P、Q、S、PF、F	■
Meranie harmónie	2~31ST Napätie a prúd Harmonické	£
LCD displej	12-bitový LCD displej sekcie, svetlo pozadia	■
Kľúč programovanie	4 klávesy na komunikáciu a nastavenie Parametre	■
Pulzný výstup	Aktívny pulzný výstup	■
Analógový Analógový výstup	2DI2DO	■
Komunikácia	Komunikačné rozhranie: RS485, Komunikačný protokol: MODBUS-RTU	■
SOE	Záznam udalosti	£

(■ v rámci £ voliteľné )

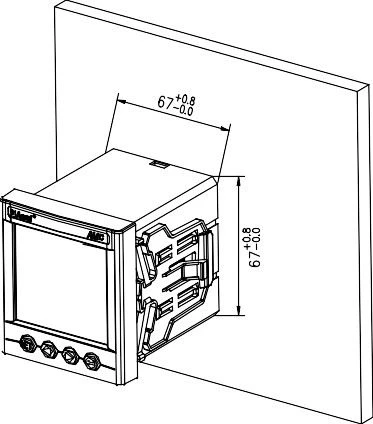

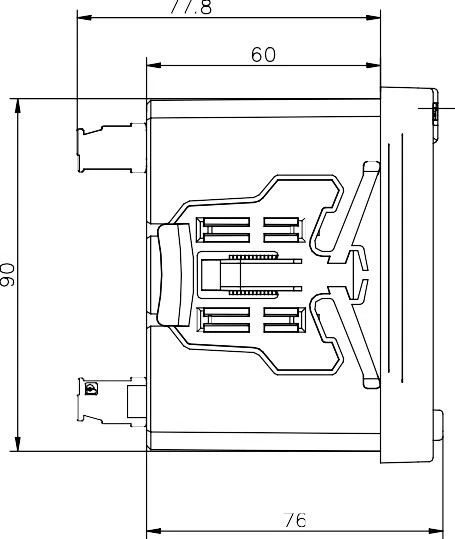

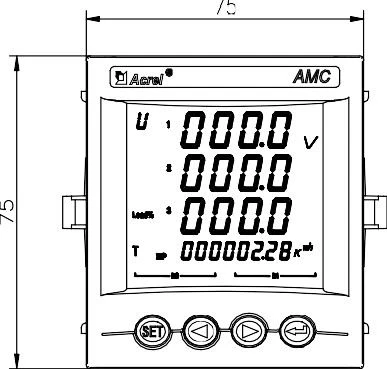

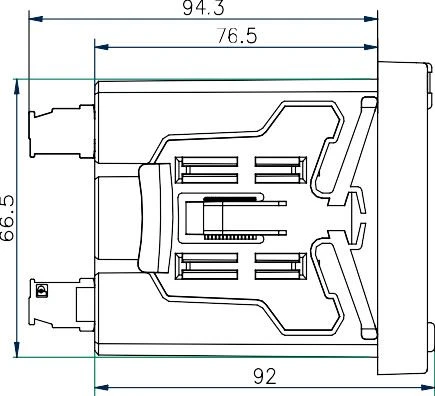

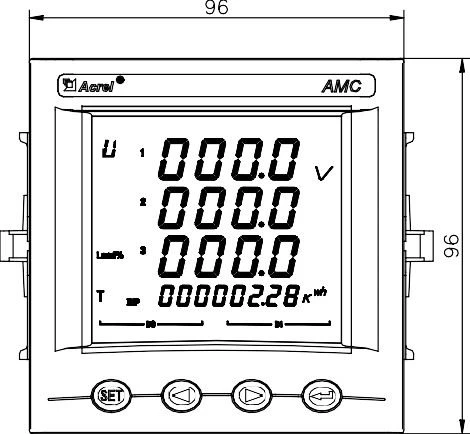

Rozmery

Obrys	veľkosť čelnej dosky		veľkosť krytu			veľkosť výrezu
Obrys	šírka	výška	šírka	výška	hĺbka	šírka	výška
72 štvorcov	75	75	66.5	66.5	94.3	67	67
96 štvorcov	96	96	90	90	77.8	92	92
