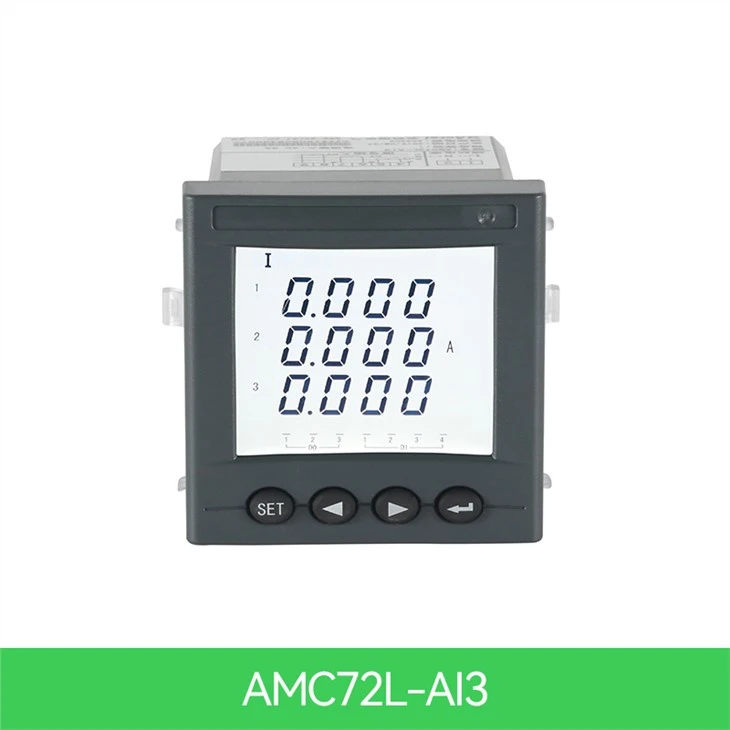

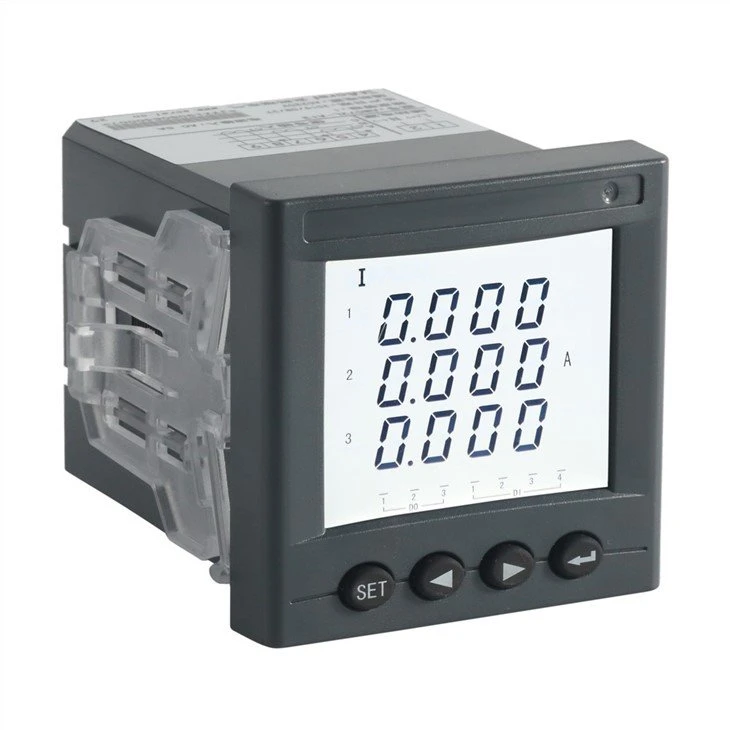

Prehľad

Programovateľné inteligentné merače série AMC, ktoré prijímajú technológiu odberu vzoriek striedavého prúdu, môžu priamo alebo nepriamo merať elektrické napätie a prúd jednofázovej alebo trojfázovej siete. Môže byť použitý pre lokálne zobrazenie a pripojenie priemyselných riadiacich zariadení k vytváraniu meracích riadiacich systémov.

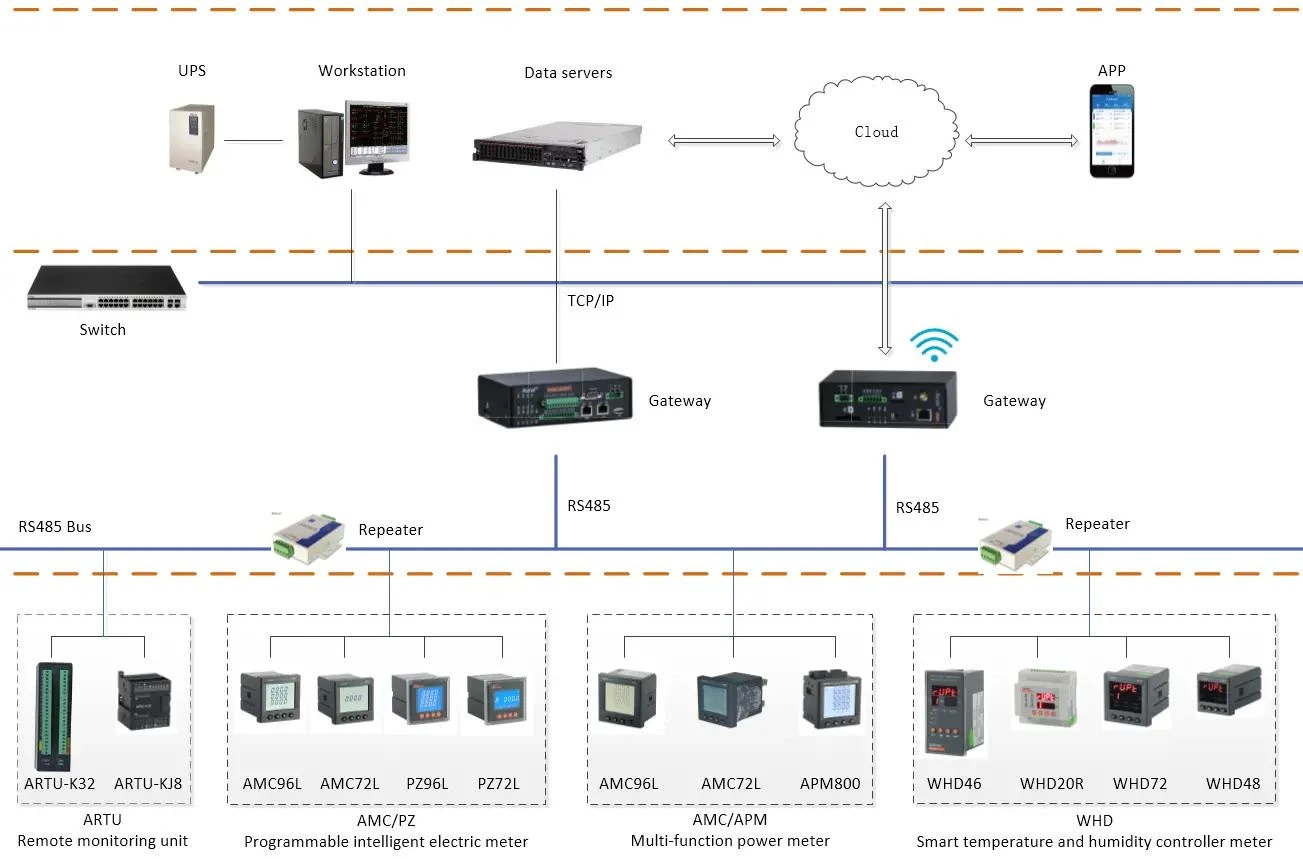

Táto séria metrov má port RS-485, prijíma protokol Modbus-RTU. Je možné zvoliť analógový výstup, výstup alarmu, prepínanie vstupu/výstupu. Na základe rôznych požiadaviek je možné stlačením klávesov upraviť parametre pomeru, alarm, komunikáciu atď.

Hodnota parametrov

Technický parameter		Hodnota
Vstup	Hodnotená hodnota	Napätie: AC 100V, 220V alebo 380V; Prúd: AC 1A alebo 5A
	Preťaženie	Napätie: 1,2-násobok menovitej hodnoty (kontinuálne); 2-násobok menovitej hodnoty /1 sekunda Prúd:1,2-násobok menovitej hodnoty (kontinuálnej); 10-násobok menovitej hodnoty /1 sekunda
	frekvencia	45 Hz ~ 65 Hz
	Spotreba energie	<>
Trieda presnosti		0,5 trieda

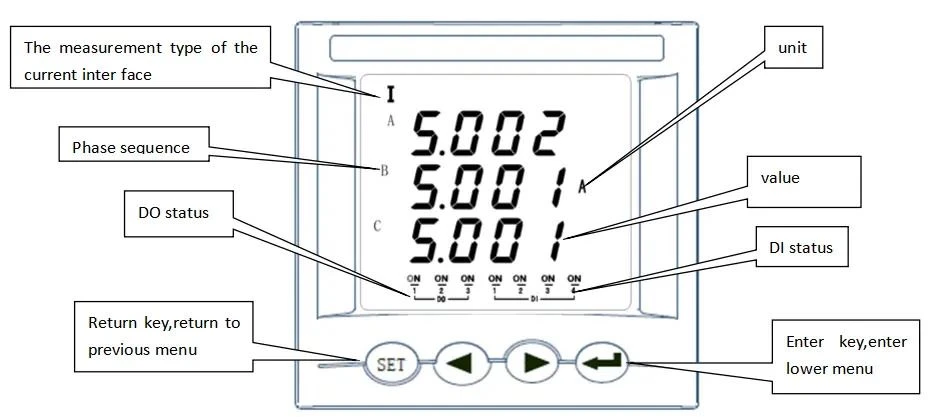

Funkcia	Displej	LED alebo LCD
	Komunikácia	RS485 (Modbus-RTU)
	Poplach	1 kanálové pasívne relé, kontaktná kapacita 3A/30VDC,3A/250VAC, Používa sa pre vysoký, nízky, nevyvážený alarm atď.
	Analógový výstup	DC 4-20mA (zaťaženie<>
Prepínanie	Vstup	4-kanálový alebo 2-kanálový suchý kontakt Vstup, vstavaný napájací zdroj
Prepínanie	Výstup	2 kanálový spínací výstup, žiadny kontakt relé, kapacita: 3A/30VDC,3A/250VAC
Pomocné zásobovanie	Rozsah napätia	AC/DC 85 ~ 265V
	Spotreba energie	<>
	Izolačná odolnosť	≥100MΩ
Životné prostredie	Teplota	Prevádzka: -10°C~+55°CStorage: -25°C ~+70°C
	Vlhkosť	≤95% RH, bez kondenzácie, bez korozívneho plynu
	Výška	≤2500m
