Popis

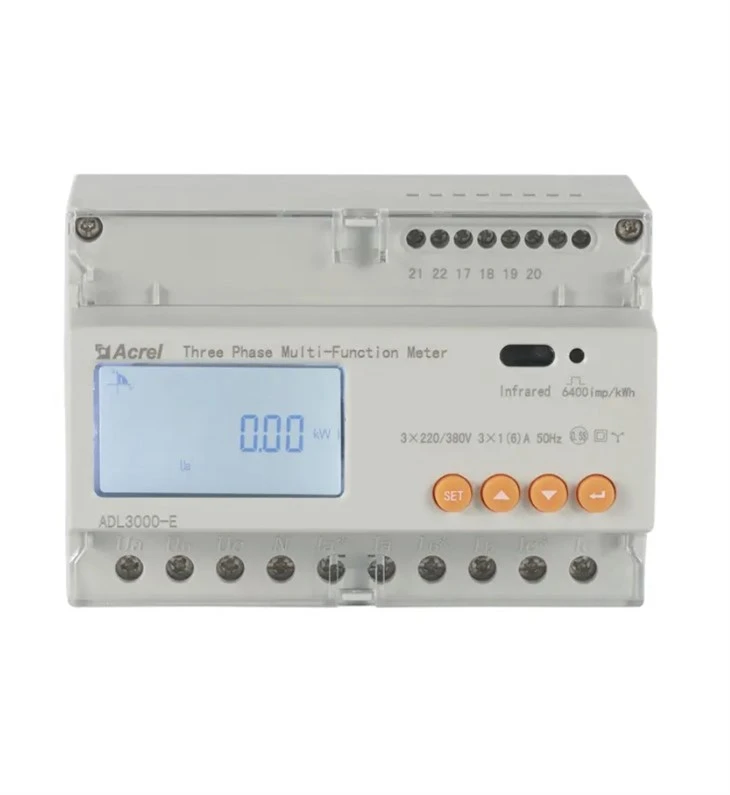

DTSD1352 AC trojfázový solárny merač

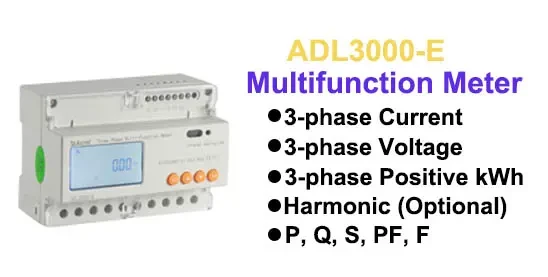

ADL3000-E je inteligentný merač navrhnutý pre napájacie systémy, priemysel a baníctvopodniky a verejné služby na výpočet spotreby elektriny a riadenie spotreby elektriny. Vyznačuje sa vysokou presnosťou, malými rozmermi a jednoduchou inštaláciou. Integruje meranie všetkých elektrických parametrov s komplexným meraním a riadením elektriny poskytuje rôzne údaje za predchádzajúcich 12 mesiacov, kontroluje obsah 31. harmonickej a celkový obsah harmonických, realizuje diaľkovú komunikáciu a diaľkové ovládanie so spínacím vstupom a reléovým výstupom a sa môže pochváliť výstupom alarmu. Je vybavený komunikačným portom RS485 a prispôsobený pre MODBUS-RTU. ADL3000-E možno použiť vo všetkých druhoch riadiacich systémov, SCADA systémov a systémov energetického manažmentu. Všetky merače spĺňajú príslušné technické požiadavky elektromerov v normách IEC62053-21 a IEC62053-22.

LCD

Efektívne a presné vybavenie na spracovanie a testovanie.

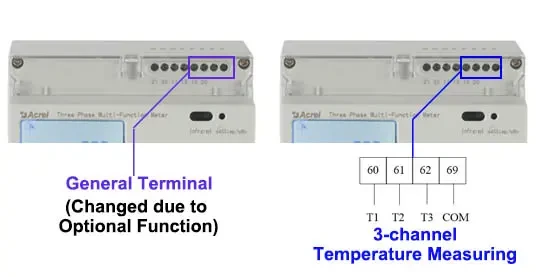

rôzne voliteľné funkcie

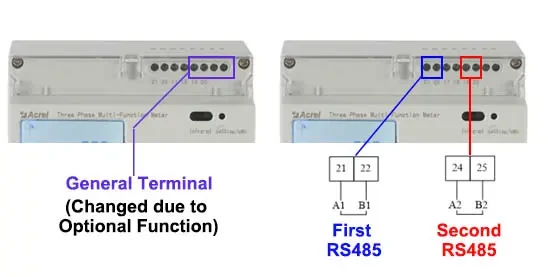

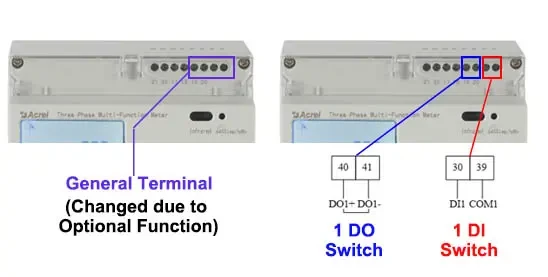

2 kanály RS485, 1 digitálny vstup/ 1 digitálny výstup atď

slnečná energia Nulový export

Solárny invertor Anti-Back prietokomer energie

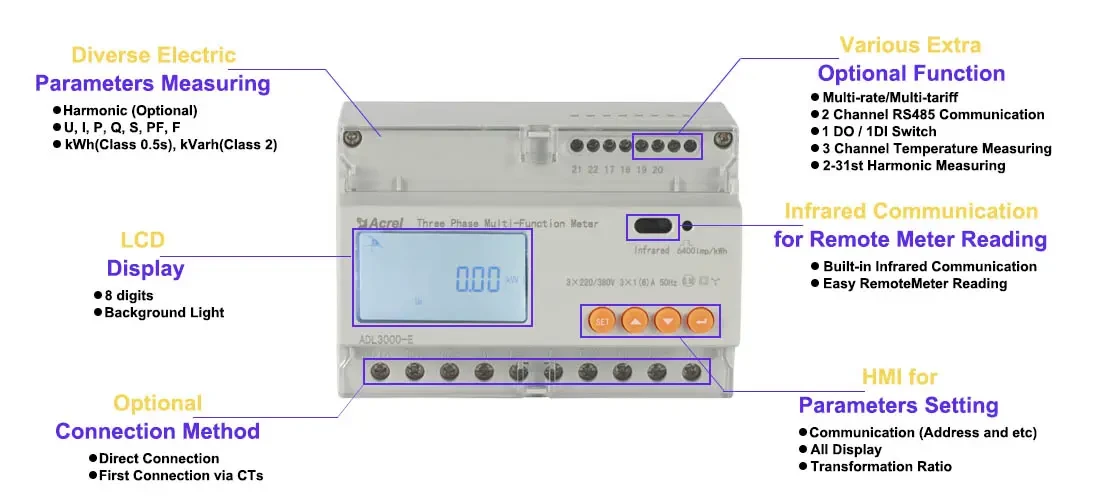

DTSD1352 Function introduction

Naše riešenia

Parameter

Číslo modelu	DTSD1352
	Trojfázový solárny merač Din Rail
Napätie	Referenčné napätie	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Spotreba	<10VA(Single phase)
	Impedancia	>2MΩ
	Trieda presnosti	Chyba ± 0.2 %

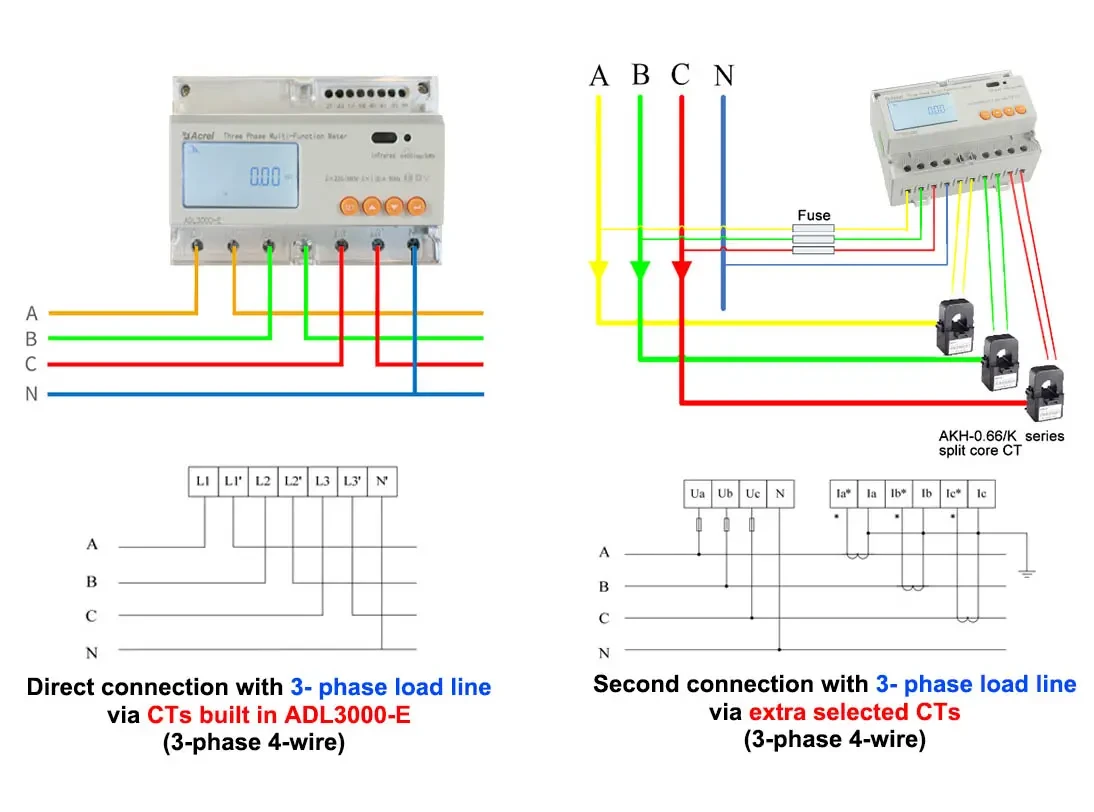

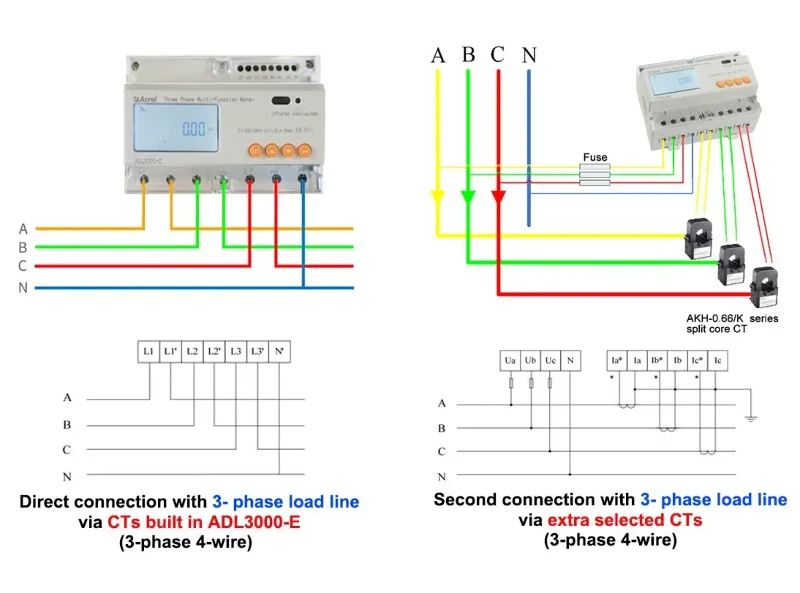

Aktuálne	Vstupný prúd	3×1(6)A (druhé pripojenie s 3-fázovým zaťažovacím vedením cez extra vybrané CT) 3×10(80)A (priame pripojenie s 3-fázovým zaťažovacím vedením cez vstavaný ADL CT3000-E)
	Spotreba	<1VA(Single phase rated current)
	Trieda presnosti	Chyba ± 0.2 %
Rozlíšenie merania	Napätie: {{0}}.01 V, prúd: 0,01 A, výkon: 0,01 kW, energia: 0,01 kWh
Sila		Aktívny, jalový, zdanlivý výkon, chyba±0.5℅
Frekvencia		{{0}}Hz, chyba±0,2 %
Teplota		-40 stupeň -99 stupeň
energie		Aktívna energia (trieda presnosti:0.5, 1), jalová energia (trieda presnosti 2)
Hodiny		Menšie alebo rovné 0,5 s/d
Výstup energetického impulzu		1 výstup aktívneho optočlena, 1 výstup jalového optočlena
Spínací výstup		1 Spínací výstup
Prepínací vstup		1 vstup pre optočlen
Šírka pulzu		80 ± 20 ms
Konštantný pulz		6400 imp/kWh, 400 imp/kWh (zodpovedá základnému prúdu)
Rozhranie a komunikácia		RS485: Modbus RTU
Rozsah komunikačných adries		Modbus RTU:1~ 247;
Prenosová rýchlosť		1200bps ~ 19200bps
Relatívna teplota		-25 stupeň ~ +55 stupeň
Relatívna vlhkosť		Menšie alebo rovné 95℅ (žiadna kondenzácia)
