Informácie

Charakteristický

1) Komunikácia:RS485/Modbus-Rtu

2) Viacokruhové:A plus B nezávislý 2 okruhový výstup DC24V

3) Hodnotenie U a I:U:AC 220V/380V I:5A

Funkcia

·A plus B nezávislé 2 obvody trojfázové hlavné vedenie napätie prípojnice, prúd, činný výkon, jalový výkon, zdanlivý výkon, účinník, činná energia, jalová energia, napätie medzi nulou a zemou, zvodový prúd, prúd s nulovou sekvenciou, celkom harmonický obsah (THD), 2-63 harmonické, okolitá teplota a vlhkosť.

·8 spínacích stavových vstupov,

·4 výstupy stavu spínania, 2 monitorovanie úniku

·3 Komunikácia RS485

Inštalácia

DIN 35 mm

Rozmer (D*Š*V):

180*90*45

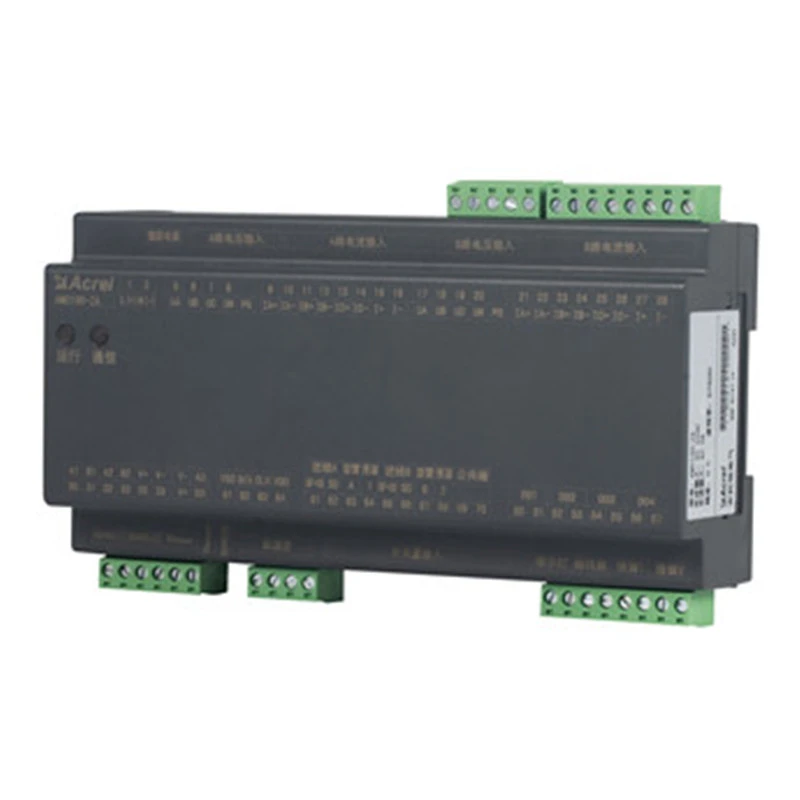

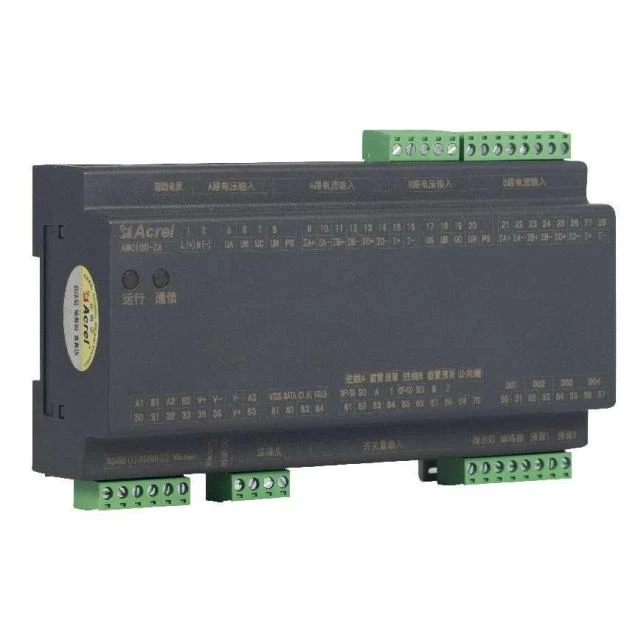

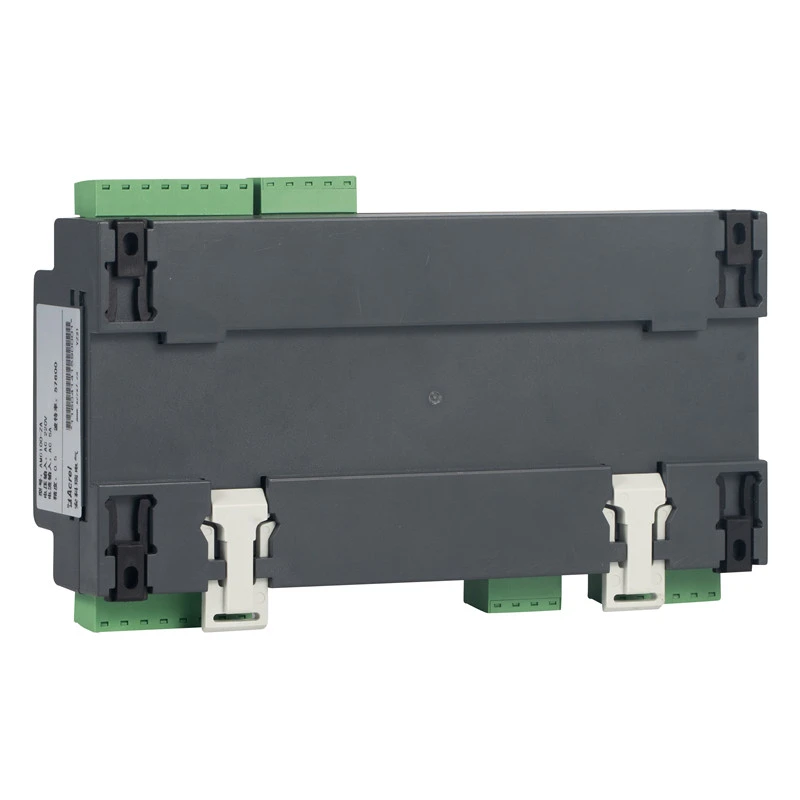

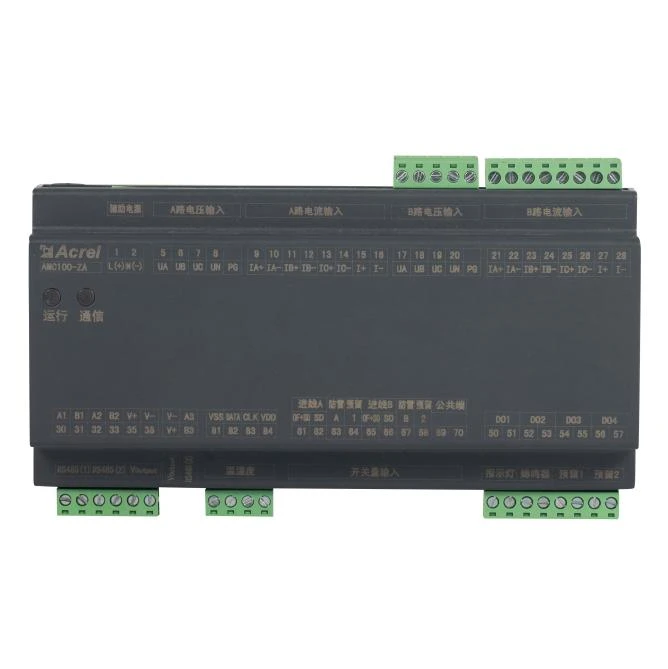

Vzhľad

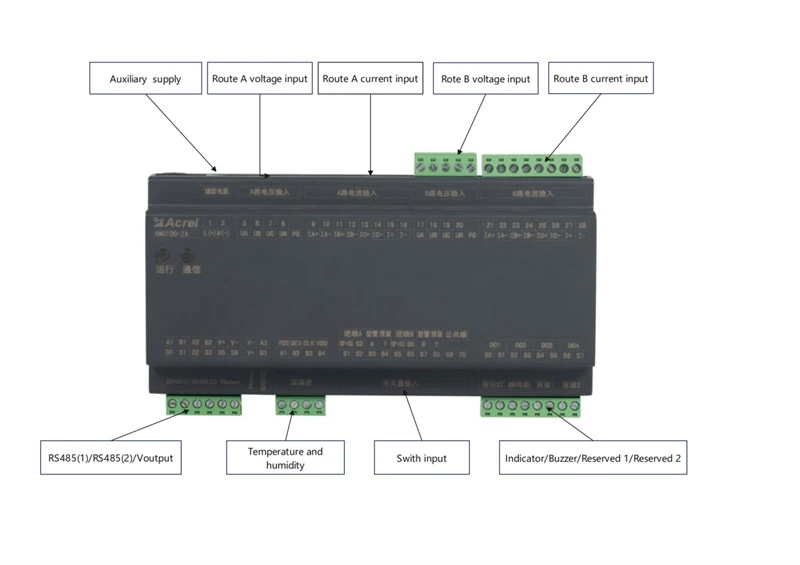

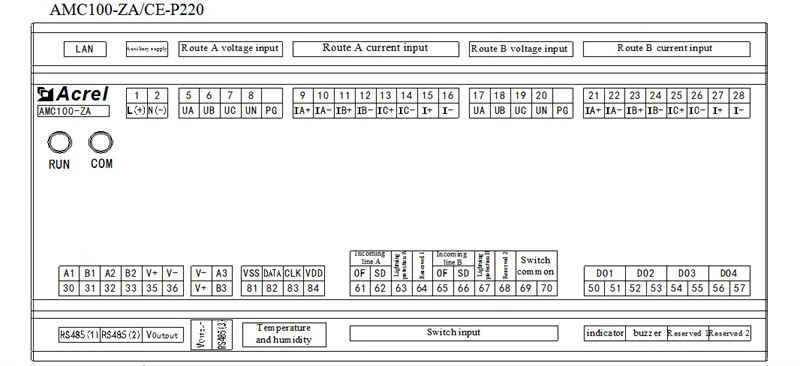

Elektrické vedenie

Parameter

Distribučný systém		AC
Napätie zbernice	Menovité napätie	220V
	Rozsah merania	±20 percent
	Preťaženie	Okamžité napätie 2 krát/sec
Prúdový vstupný obvod	Ohodnotené	Sekundárne 5A
	Rozsah	0-6A
	Preťaženie	Nepretržitý 1,2-krát, okamžitý 10-krát/sec
Presnosť	Prichádzajúca linka	Úroveň napätia/prúdu {{0}}.2, aktívny výkon/úroveň energie 0,5, jalový výkon/úroveň energie 1
	Teplota	±1 stupeň
	Vlhkosť	±5 percent
Frekvencia		AC45-65Hz
Prídavné napájanie		AMC100-ZA: signál na odber energie (menej alebo rovný 15W) AMC100-ZA-P220: nezávislý napájací zdroj 220 V AMC100-ZA-P24: jednosmerný prúd 12-24 V nezávislé napájanie
Izolačný odpor		Izolačný odpor medzi všetkými svorkami a vodivými časťami plášťa nie je menší ako 100 MΩ
Prepnúť výstup		4 kanály 3A 250VAC/3A 30VDC
Prepnúť vstup		8 suchých uzlov
Komunikácia		1 izolovaný RS485/Modbus-RTU na systém na pozadí 1 RS485/Modbus-RTU na dotykovú obrazovku 1 pripojenie RS485/Modbus-RTU downstream modul Voliteľný 1-kanál Ethernet komunikačná funkcia
Inštalácia		Inštalácia lišty DIN 35 mm alebo spodnej dosky

Citácia

Tvar	Typ	Funkcia	FOB Shang Hai (AMERICKÝ DOLÁR)
	AMC100-ZA	Monitorovanie úplných parametrov napájania duálneho trojfázového AC vstupného obvodu A plus B, 8 spínacích stavových vstupov, 4 spínací stavové výstupy, 2 monitorovanie úniku, 1 detekcia teploty a vlhkosti, 3 komunikácie RS485	148
	AMC-FA30	Monitorujte parametre plného napájania celkovo 30 vetiev dvojitých AC zásuviek A plus B a 1 komunikáciu RS485	133
	AMC-FA48	Monitorujte parametre plného napájania celkom 48 vetiev dvojitých AC zásuviek A plus B a 1 komunikáciu RS485	177
	AMC-FAK30	Monitorujte úplné parametre napájania a stav spínača celkovo 30 vetiev dvojitých AC zásuviek A plus B a 1 komunikáciu RS485	177
	AMC-FAK48	Monitorujte úplné parametre napájania a stav spínača celkovo 48 vetiev dvojitých AC zásuviek A plus B a 1 komunikáciu RS485	237
	AMC100-ZD	Monitoruje napätie, prúd, výkon a elektrickú energiu 2 nezávislých prichádzajúcich liniek A plus B, 8 spínacích vstupov, 4 spínacích výstupov, 1 detekcie teploty a vlhkosti a 3 RS485 komunikácie	148
	AMC100-FD30	Monitorujte plné parametre napájania duálnych DC výstupných liniek A plus B v celkovo 30 pobočkách a 1 komunikácii RS485	133
	AMC-FD48	Monitorujte plné parametre napájania duálnych DC výstupných liniek A plus B v celkovo 48 vetvách a 1 RS485 komunikácii	177
	AMC100-30 FDK	Monitorujte všetky parametre napájania a stav spínania (aktívny) duálnej DC zásuvky A plus B 30 vetiev a 1 komunikácia RS485	177
	AMC100-FDK48	Monitorujte úplné parametre napájania a stav spínania (aktívny) duálnej DC zásuvky A plus B 48 vetiev a 1 komunikácia RS485	237
