Aplikácia
Zariadenie na monitorovanie izolácie zdravotníckeho IT systému a systém polohy poruchy je vhodný pre nemocničnú operačnú sálu, JIS (CCU) a ďalšie dôležité miesta a môže poskytnúť bezpečné miesto pre takéto kontinuálne a spoľahlivé energetické riešenia.
Štruktúra
Hlavné funkcie
1)Diagram primárneho pripojenia a zobrazenie rozloženia poľa
2)Získavanie a zobrazovanie údajov v reálnom čase
3) Poruchový alarm
4)Nastavenie vzdialených parametrov a dopyt

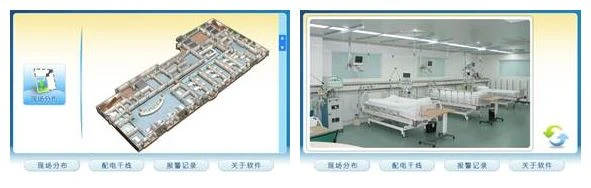

5)Grafické zobrazenie
Zobrazte stav izolácie, stav zaťaženia a teplotu izolačného transformátora každej sady izolovaných energetických systémov vo forme grafu.
Výber produktu
1)AITR Series Lekársky izolačný transformátor
 | ◆ Izolačné transformátory pre lekárske IT systémy ◆ Dvojitá izolačná úprava, elektrostatická tienená vrstva ◆ Snímač teploty PT100 ◆ Menovitý výkon: 3,15... 10KVA ◆ Značka CE |
2) AIM-M10 Lekársky inteligentný izolačný monitor
 | ◆ Monitorovanie izolácie zdravotníckych IT systémov ◆ Monitorovanie zaťaženia a teploty izolačného transformátora ◆ Monitorovanie odpojenia zariadenia ◆ LED indikátory: Zapnuté, Izolácia, Preťaženie, preceňovať ◆ Jeden výstražné relé jeden alarm ◆ Testovacie tlačidlo ◆ Jeden RS485,MODBUS-RTU |
3) AIM-M100 Lekársky inteligentný izolačný monitor
 | ◆ Monitorovanie izolácie zdravotníckych IT systémov ◆ Monitorovanie zaťaženia a teploty izolačného transformátora ◆ Monitorovanie odpojenia zariadenia ◆ LED indikátory: Zapnuté, Izolácia, Preťaženie, preceňovať ◆ Výstup relé dvoch alarmov ◆ Testovacie tlačidlo ◆ Jeden RS485,MODBUS-RTU |
4)AIM-M200 Lekársky inteligentný izolačný monitor
 | ◆ Monitorovanie izolácie zdravotníckych IT systémov ◆ Monitorovanie zaťaženia a teploty izolačného transformátora ◆ Monitorovanie odpojenia zariadenia ◆ LED indikátory: Zapnuté, Izolácia, Preťaženie, preceňovať ◆ Výstup relé dvoch alarmov ◆ Testovacie tlačidlo ◆ Miesto poruchy izolácie ◆ RS485 (MODBUS-RTU) + CAN (vlastný protokol) |
5)Prístroj na alarm a displej AID10
◆ Diaľkové monitorovanie
◆ LED indikátory:Zapnuté, Izolácia, Preťaženie, Preceňovať
◆ Tlačidlo Stlmiť
◆ Testovacie tlačidlo
◆ Napájanie: DC24V
◆ RS485,MODBUS-RTU
6)Prístroj na alarm a displej AID120
 | ◆ Diaľkové monitorovanie ◆ LED indikátory:Zapnuté, Izolácia, Preťaženie, Preceňovať ◆ Tlačidlo Stlmiť ◆ Testovacie tlačidlo ◆ Napájanie: DC24V ◆ RS485,MODBUS-RTU |
7)Prístroj na alarm a displej AID150
 | ◆ Diaľkové monitorovanie ◆ LED indikátory:Zapnuté, Izolácia, Preťaženie, Preceňovať ◆ Tlačidlo Stlmiť ◆ Testovacie tlačidlo ◆ Napájanie: DC24V ◆ RS485,MODBUS-RTU |
8)Napájací zdroj ACLP10-24 DC
 | ◆ Napájanie do série AID ◆ AC 220V vstup, dc 24V výstup ◆ Úplne izolovaný lineárny transformátor ◆ Indikátor zapnutia |
Generátor signálu ASG150
 | ◆ Generovanie signálu miesta poruchy ◆ Detekcia odpojenia L1 a L2 ◆ LED indikátory: Zapnuté, Comm, L1, L2, Chyba ◆ CAN zbernica, vlastný protokol ◆ Napájanie: DC24V |
10)Lokátor poruchy izolácie AIL150-4/-8
| ◆ Umiestnenie poruchy izolácie v systémoch AC IT ◆ AIL150-4: 4 meracie kanály ◆ AIL150-8: 4 meracie kanály ◆ LED indikátory: Zapnuté, Comm, L1 ... L8 ◆ CAN zbernica, vlastný protokol ◆ Napájanie: DC24V |
Typické riešenie

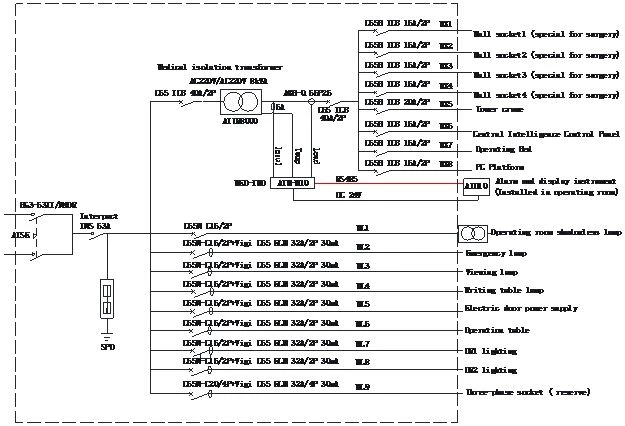

1)Štvordielna sada

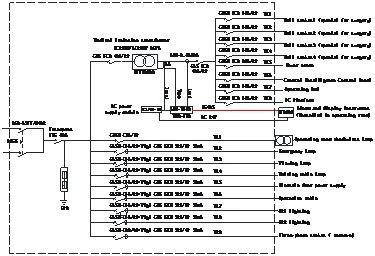

2)Päťdielna sada

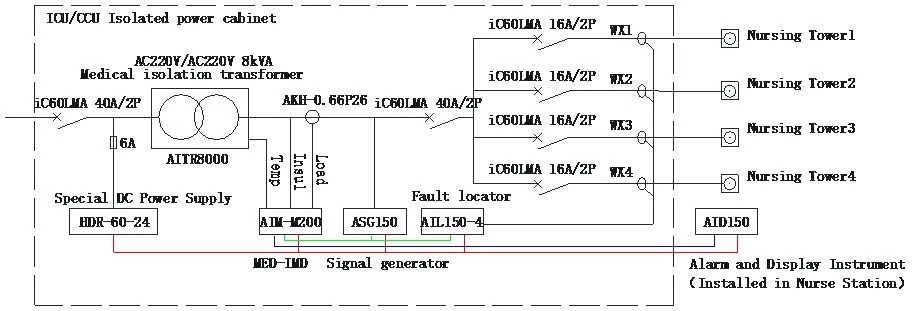

3)Sedemdielna sada

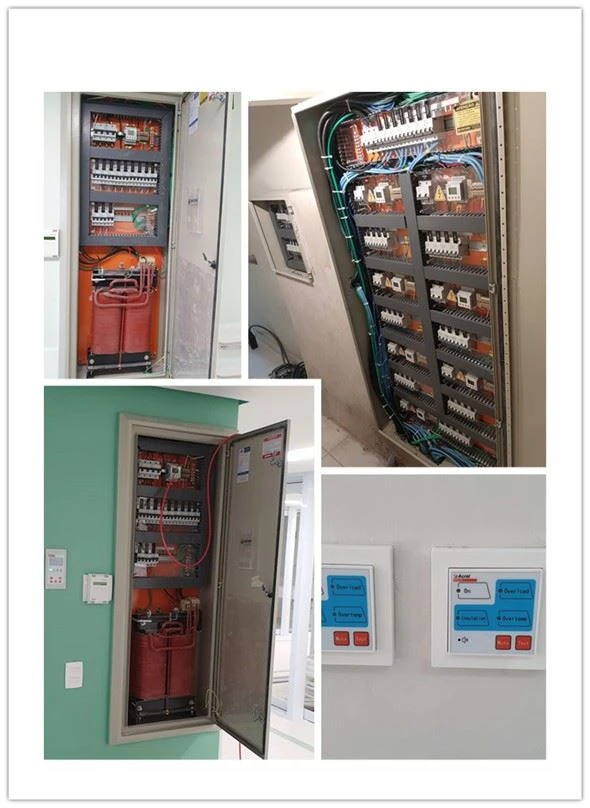

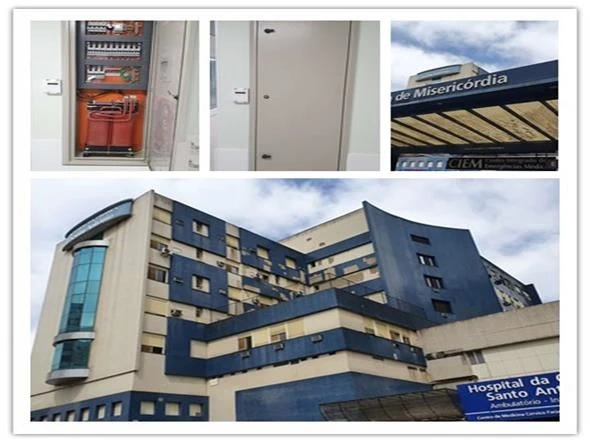

Fotky na mieste
