Funkcia

Pracovný výkon	Napájaná z batérie, viac ako 5 rokov
Teplotný rozsah	-50°C~+125°C
Presnosť	±1°C
Frekvencia odberu vzoriek	25s
Frekvencia	470 MHz
Vzdialenosť	150M
Prenosová frekvencia	5 min

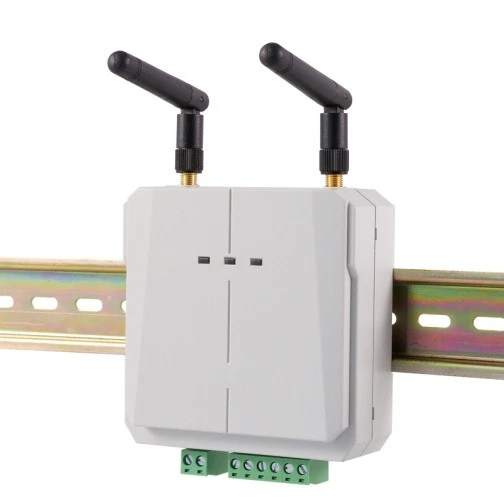

Dátový adaptér ATC600-C

●Bezdrôtové meranie teploty;

● Meranie 240 bodov;

●1 sériová komunikácia RS485, Modbus-RTU;

●2 poplašné relé;

●Napájanie sa prispôsobí AC/DC 220V, AC/DC110V

ARTM-Pn

●Bezdrôtové meranie teploty, 240 bodov;

●Napájanie sa prispôsobí AC220V, DC220V, DC110V, AC110V;

●Teplotná krivka;

●Alarm pri vysokej teplote, bzučiak;

●1 sériová komunikácia RS485, Modbus-RTU;

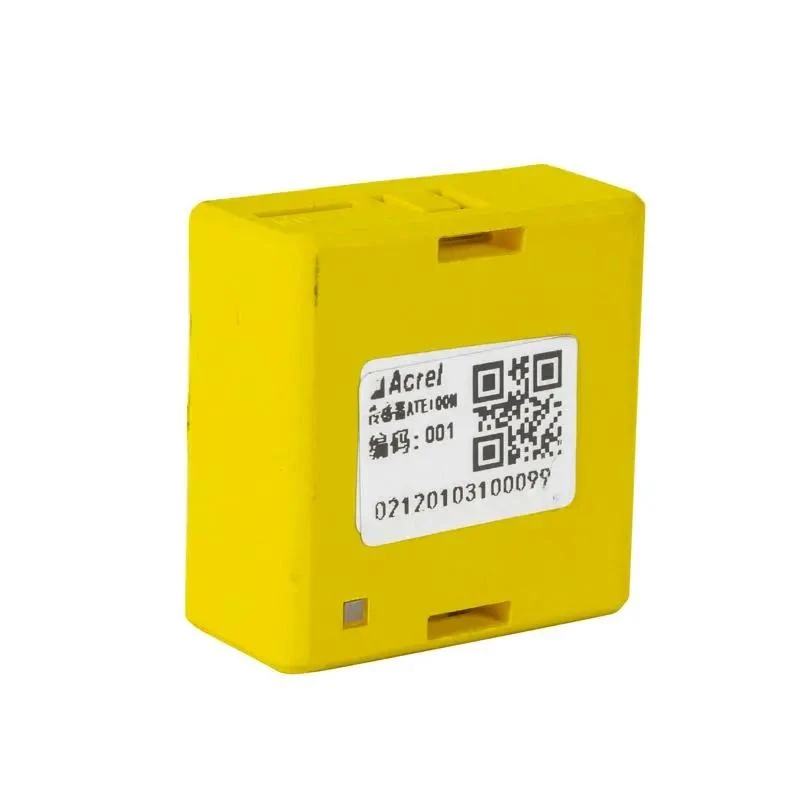

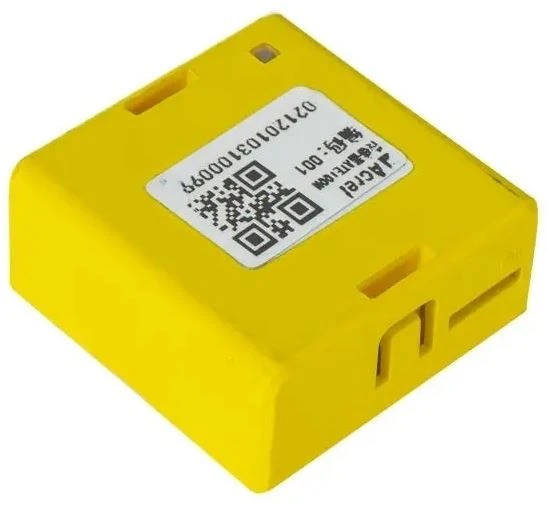

Vzhľad

Dimenzia

32,4 * 32,4 * 16 mm (L *W*h)

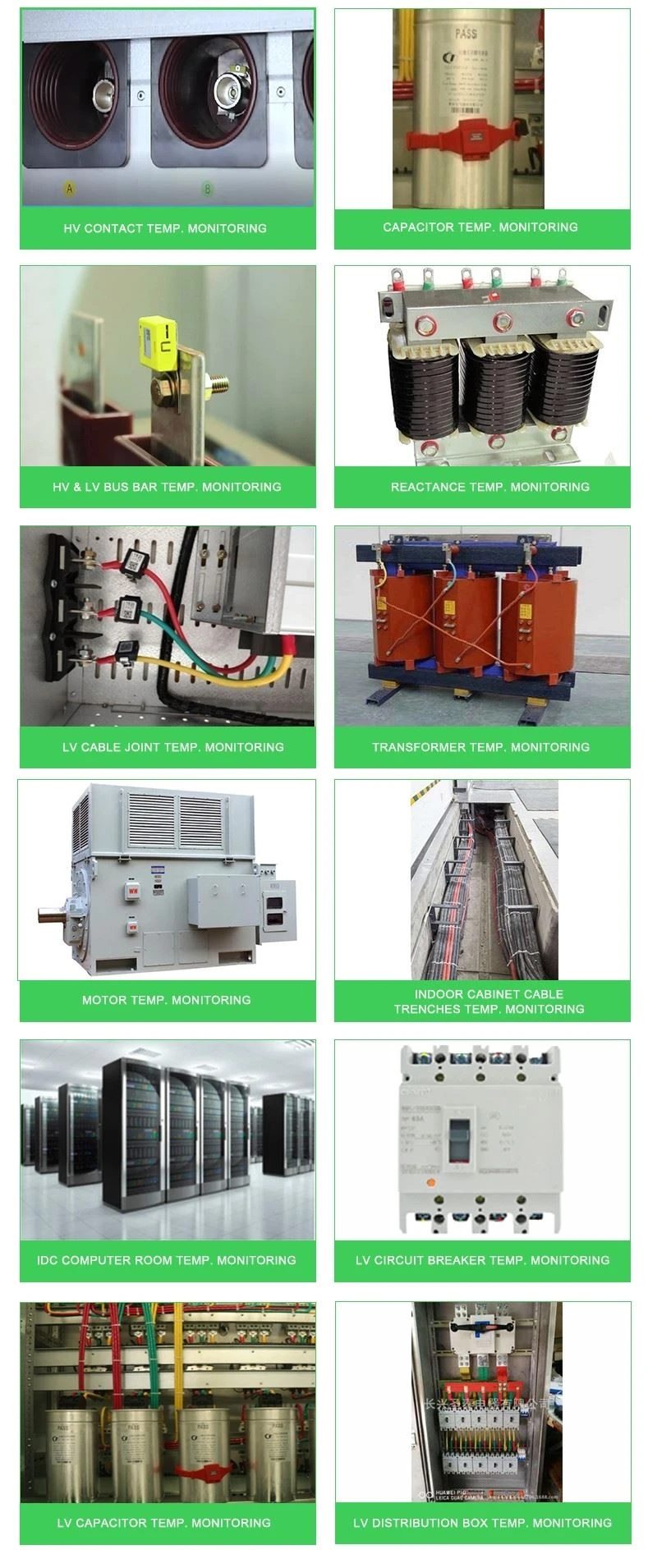

Bezdrôtový snímač merania teploty série ATE bol vyvinutý v súlade so špecifikáciou pre bezdrôtové zariadenia na meranie teploty, NB / T 42086-2016. Je vhodný pre vnútorné rozvádzače s 3-35 kV, vrátane vstavaných rozvádzačov, rozvádzačov rukoviek, pevných rozvádzačov a rozvádzačov slučkových sietí.

1----------------Jadre bezdrôtového snímača teploty ATE100M

2----------------Tomicitná časť

3----------------Battery Switch

Inštalácia

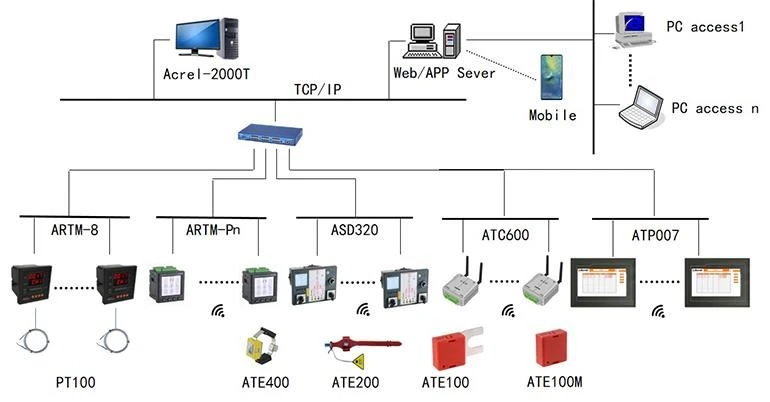

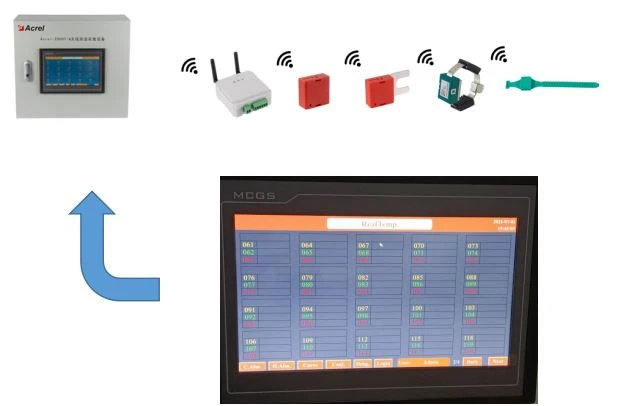

Typické riešenie

Zariadenie na meranie elektrickej kontaktu série ARTM sa skladá z bezdrôtového snímača merania teploty a prijímacieho / zobrazovacieho terminálu. Všetky údaje o teplote je možné nahrať do bezdrôtového systému merania teploty na realizáciu komplexného monitorovania elektrických kontaktov v procese transformácie a distribúcie.

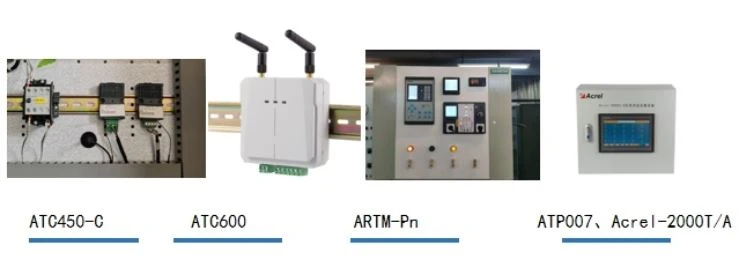

INŠTALÁCIA-- PRIJÍMAČ

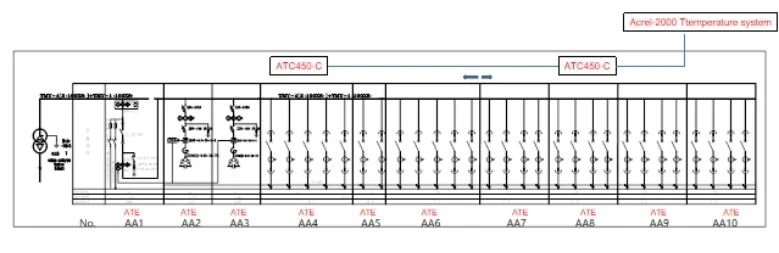

Návrh:

Nízkonapäťová hlavná prichádzajúca skrinka je vybavená 6 bodmi; kondenzátorová skrinka je vybavená 3 bodmi; odchádzajúca skrinka je vybavená 3 bodmi pre každý obvod.
