● Aplikácia
V posledných rokoch sa veľké krajiny v reakcii na globálne otepľovanie a zmenu klímy spôsobenú emisiami skleníkových plynov zamerali na podporu elektrických vozidiel, ktoré by nahradili tradičné palivové vozidlá. A výstavba nabíjacích stôp je veľmi dôležitá pri podpore nových energetických vozidiel. Preto sa po celom svete objavilo veľké množstvo projektov nabíjacích stôp.
Jednofázové a trojfázové merače striedavého a jednosmerného prúdu vyhovujú príslušným normám IEC a je možné ich použiť vo všetkých druhoch nabíjacích staníc striedavého a jednosmerného prúdu na realizáciu merania energie nabíjania a prostredníctvom komunikácie môžu prenášať elektrické parametre v reálnom čase.

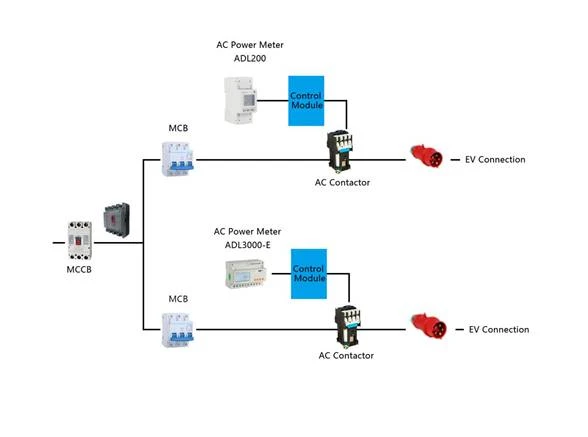

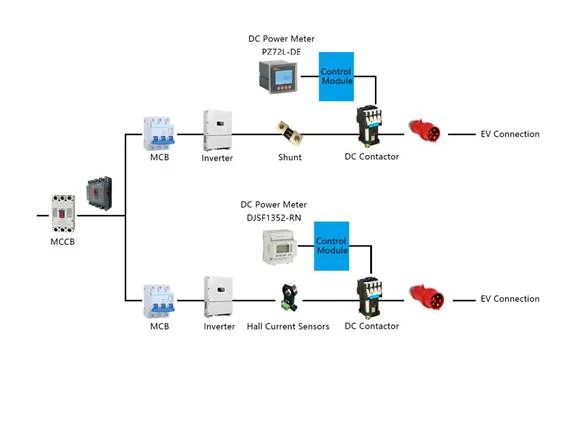

Štruktúra
Hlavné funkcie
Dokáže merať a zobrazovať elektrické parametre, ako sú napätie, prúd, výkon, energia, a podporuje komunikáciu RS485 a impulzný výstup elektrickej energie.
1. Presnosť
Energetická presnosť: trieda 0,5S alebo trieda 1
2. Voliteľná konfigurácia
Voliteľný multi tarif.
3. Osvedčenie
S certifikáciou CE alebo IEC.
Výber produktu
Položka | Tvar | Zadajte | Funkcia |
Jednofázový merač striedavého prúdu |
| ADL10-E | Namontovaná na DIN lištu; jednofázový vstup 60A, 50/60Hz; meranie elektrických parametrov, ako sú napätie, prúd, výkon, energia; Komunikácia RS485 (protokol Modbus). |
| ADL100-ET | Namontovaná na DIN lištu; jednofázový vstup 60A, 50/60Hz; meranie elektrických parametrov, ako sú napätie, prúd, výkon, energia; Komunikácia RS485 (protokol Modbus). výstup energetického impulzu; voliteľný multi tarif. | |
| 200 ADL | Namontovaná na DIN lištu; jednofázový vstup 80A, 50/60Hz; meranie elektrických parametrov, ako sú napätie, prúd, výkon, energia atď .; Komunikácia RS485 (protokol Modbus); výstup energetického impulzu; voliteľný multi tarif. | |
Trojfázový merač energie AC |
| 400 ADL | Namontovaná na DIN lištu; trojfázový vstup 80A, 50/60Hz; meranie elektrických parametrov, ako sú napätie, prúd, výkon, energia; Komunikácia RS485 (protokol Modbus); výstup energetického impulzu; voliteľný multi tarif. |
| ADL3000-E | Namontovaná na DIN lištu; trojfázový vstup 80A, 50/60Hz; meranie elektrických parametrov, ako sú napätie, prúd, výkon, energia; Komunikácia RS485 (protokol Modbus); výstup energetického impulzu; voliteľný multi tarif. | |
DC merač energie |
| PZ72 (L) -DE | Panelová montáž, meranie jednosmerného napätia, prúdu, výkonu; zmerajte jednosmernú energiu; napätie priameho pripojenia 0-1000V; podpora merania prúdu 75mV výstup bočníka, podpora 0-5V, 0-20mA výstup z haly; RS485 (protokol Modbus) |
| DJSF1352 | Na stenu, zmerajte jednosmerné napätie, prúd, výkon; zmerajte jednosmernú energiu; napätie priameho pripojenia 0-1000V; meranie prúdu podporuje výstup 75mV bočníka, podporuje výstup 0-5V, 0-20mA z haly; RS485 (protokol Modbus) | |
| DJSF1352-RN | Montáž na DIN lištu, podpora voliteľného dvojkanálového merania jednosmerného napätia, prúdu, výkonu; zmerajte jednosmernú energiu; napätie priameho pripojenia 0-1000V; podpora merania prúdu skratový výstup 75mV, podpora Hallovho snímača 0-5V, výstup 0-20mA; Komunikácia RS485 (protokol Modbus) | |
Shunt |
| AFL-T | Spoločná špecifikácia: 300A/75mV |

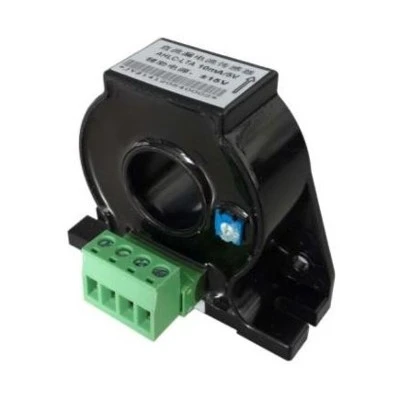

Hallov senzor |
| AHKC | Spoločná špecifikácia: 1000A/5V |

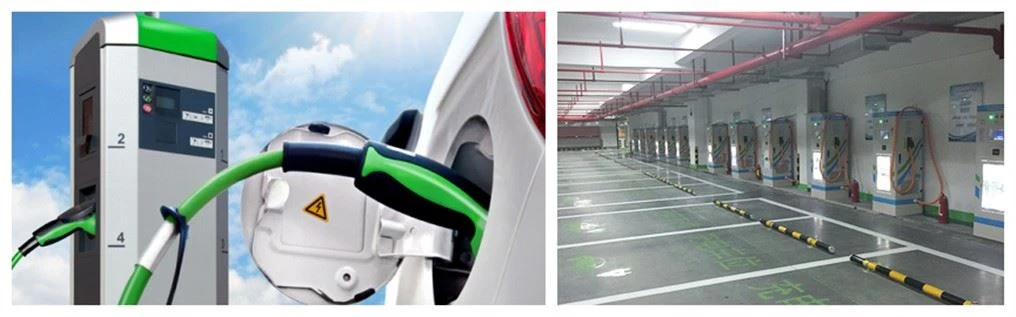

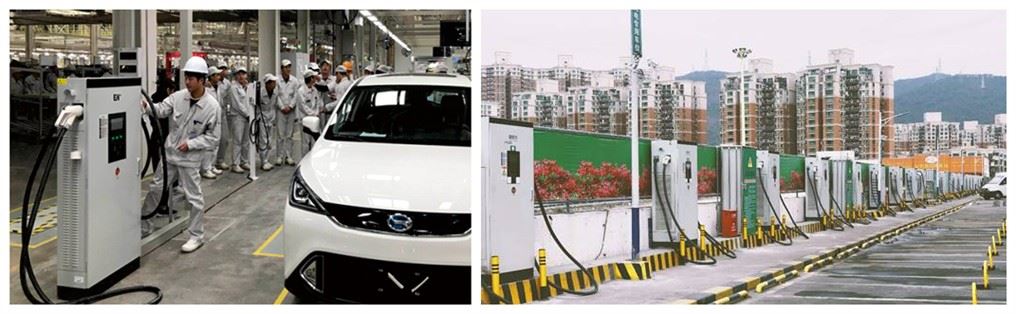

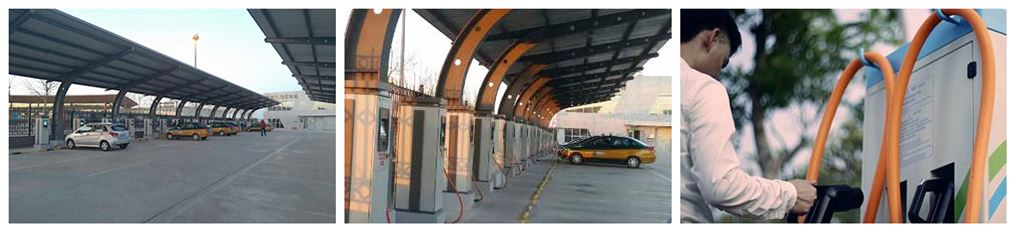

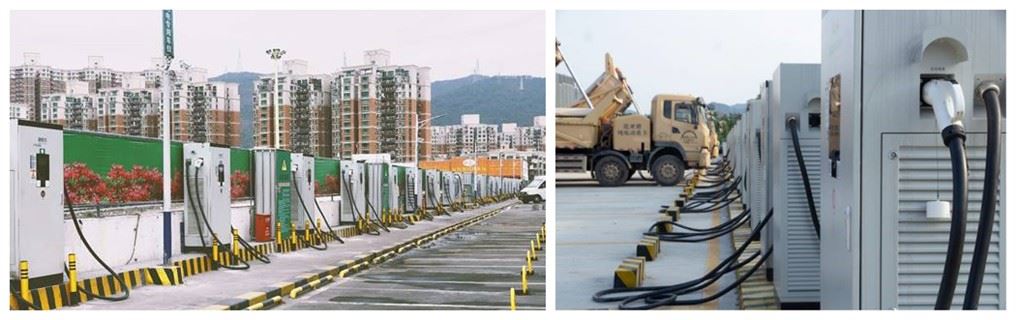

Fotografie na mieste
