Jednofázový predplatených merač energie

● Meranie: 1-fázové kWh (trieda 1), kVarh, aktívny výkon, reaktívny výkon, prúd, napätie atď.
● Menovité napätie: 220 ~ 264V AC & 45 ~ 65Hz (Vstup signálu napätia slúžil aj ako napájanie meradla)
● Menovitý prúd: 10(60)A AC (priame pripojenie)
● Oznámenie: RS485 (MODBUS-RTU); Infračervený
● Automatické ovládanie: Vstavané zadržiavacie relé pre ovládanie zapnutia
● Viacstupňová a multi-tarifná: 4 tarifné sadzby (Spike, Peak, Valley a Flat kWh Jednotková cena)
● Displej: LCD (8 číslic)

Popis

S predplateným systémom, acrel ADL100-EY jednofázové predplatené merače energie s vnútornou prestávkou na realizáciu intro-control. Din-Rail inštalácie, lacná cena. Tento predplatený merač energie má funkcie predplateného, riadenia zaťaženia a komunikácie RS485 atď. S platformou Acrel EMS IoT môžete diaľkovo ovládať merače alebo vzdialený poplatok za vodnej energie alebo použiť RF / IC kartu na realizáciu miestnej predplatenej funkcie. Splnenie súvisiacich technických požiadaviek elektronického elektromeru v normách IEC62053-21, IEC62053-22.

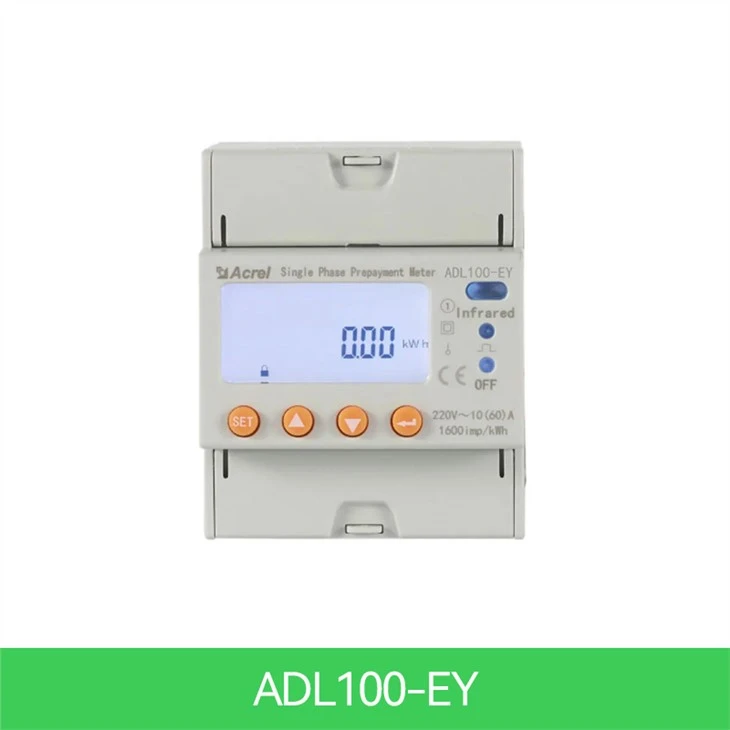

Vzhľad

Parametre

Technický parameter		ADL100-EY
Napätie	Referenčné napätie	220V
	Referencia frekvencia	50 Hz
	Spotreba	<4va(each>
Súčasný	Vstupný prúd	10(60)A
	Spustenie prúdu	Pripojenie priamo: 0.004 Ib, pripojenie cez CT: 0.002In
	Spotreba	<4va (maximum="">
Meranie výkon	Presnosť meranie	1 Trieda
Presnosť hodín		Chyba ≤0,5 s/d
Aktívny pulz	Šírka impulzu	80ms±20ms
Aktívny pulz	Pulzná konštanta	1600imp/kWh
Communicati on	Rozhranie	RS485(A+、B-)
	Režim pripojenia	Tienené krútené párové vodiče
	Protokol	MODBUS-RTU

Funkcia

Názov funkcie	Popis funkcie		Funkcia poskytnúť
	ADL300-EY	ADL100-EY
Meranie kWh	Celkový aktívny kWh (celkovo kladný a záporný)		■
Meranie elektrotechnických Parametre	U、I 、P、Q、S、PF、F		■
Predplatený režim	Prostredníctvom predplateného nabíjania komunikácie RS485, šifrovania údajov		■
Ovládať	Vstavané vysokokapacitné podkatególové relé na dosiahnutie ovládanie zaťaženia pri zapnutí		■
LCD displej	8-bitová sekcia LCD displeja		■
Komunikácia	Komunikačné rozhranie: RS485, Komunikácia protokol: MODBUS-RTU		■
Viac tarifa	4 tarifné sadzby, 14-násobný časový interval		□F
