Popis

Inteligentný merač energie série PZ je určený pre aplikácie, ako sú dc panely, solárna energia, telekomunikačné základňové stanice a nabíjacie porty. Táto séria nástrojov môže merať napätie, prúd, výkon, dopredu a spätný výkon v systéme DC. Môže byť použitý pre lokálne zobrazenie a pripojený k priemyselným riadiacim zariadeniam, počítačom, z meracieho a riadiaceho systému.

Inteligentný merač energie série PZ má tiež rôzne externé výhovorkné funkcie, z ktorých si používateľ môže vybrať: komunikačné rozhranie RS485, protokol Modbus-RTU, výstup reléového alarmu, digitálny vstup / výstup. Podľa rôznych požiadaviek môžete pomocou klávesov prístrojového panela nastaviť pomer, komunikačné parametre

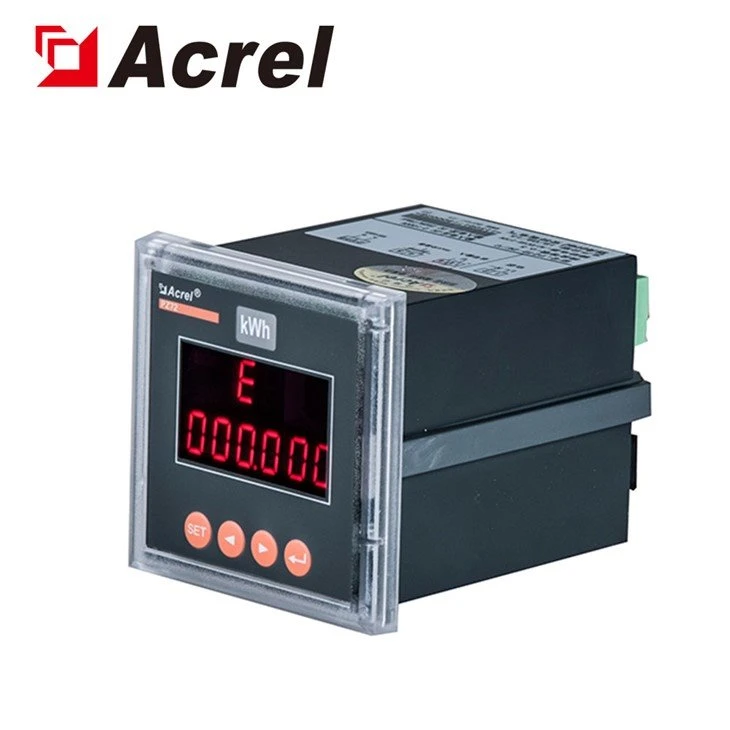

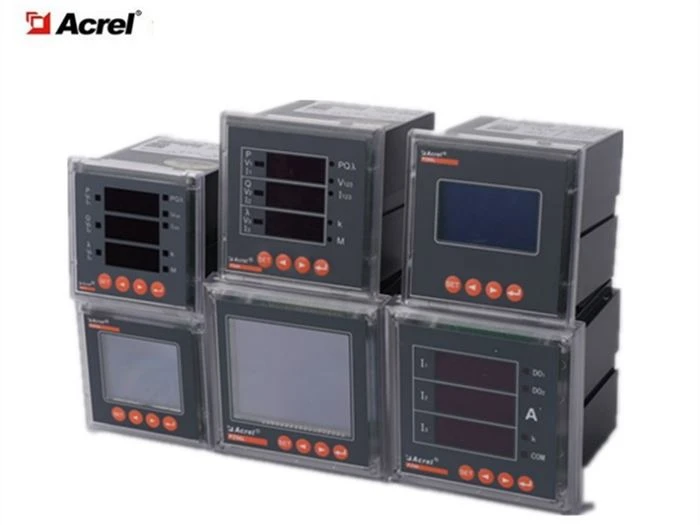

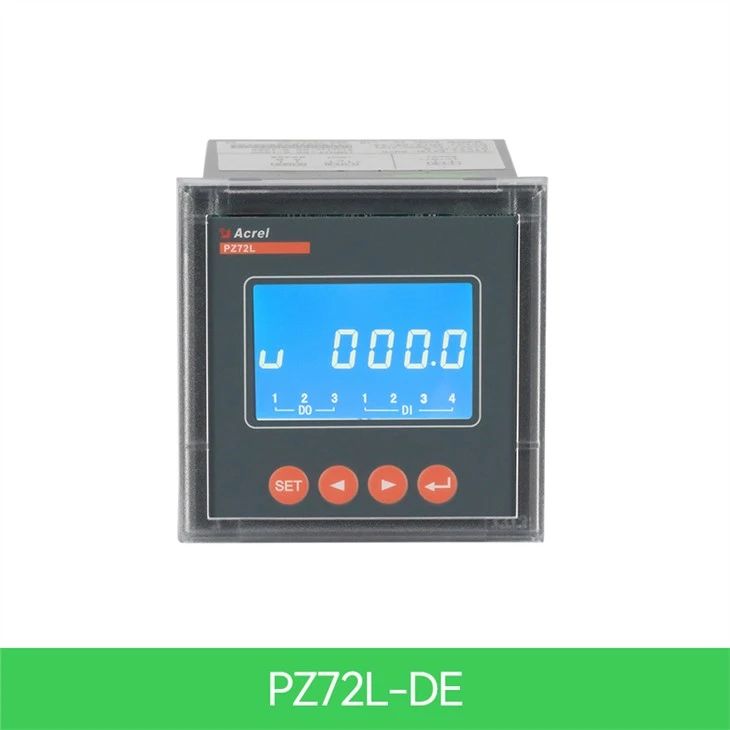

Vzhľad

Výrobok spĺňa príslušné technické požiadavky štandardnej špecifikácie merača jednosmerného prúdu Q/GDW1825-2013, GB/T29318-2012 Ne vehicle charging elektrickej energie pre elektrické vozidlá, špecifikácia jednofázového elektromeru Q/GDW364-2009.

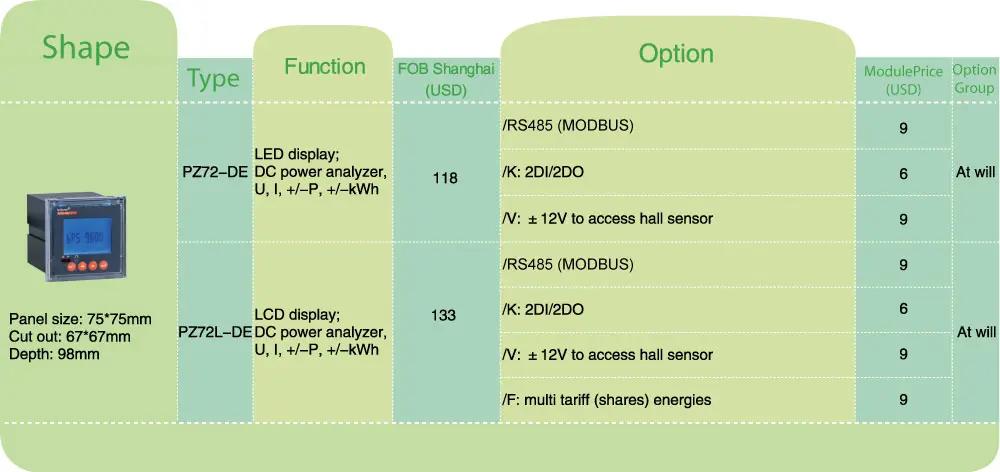

Parametre

Parametre	Hodnota
Vstup	Jednosmerné napätie	Vstupný rozsah	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Vstupný odpor	≥6kΩ/V
	Jednosmerný prúd	Vstupný rozsah	0 ~ 2500A (Shunt alebo Hall Sensor)
		Skrat	Výstup 75mV
		Sieň	Výstup 0 ~ 20mA, 0 ~ 5V
		Spotreba	≤1mW
	Preťaženie	.2 násobenie (kontinuálne);10-násobné hodnotenie na 1 sekundu
Trieda presnosti	0,5 trieda
Puls	Napätie a prúd :750V, 300A, predvolená pulzná konštanta:100imp/kWh
	Napätie a prúd : 1000V, 300A, predvolená pulzná konštanta: 100imp/kWh
	Napätie a prúd :1000V, 200A, predvolená pulzná konštanta:100imp/kWh

Funkcia	Meranie elektrických parametrov	U, JA, P
	Meranie kWh	Aktívna kWh (pozitívna a negatívna) Aktívna kWh (pozitívna a negatívna)
	Multicolné	Dve sady cestovných poriadkov, jeden rok možno rozdeliť do 4 časových pásiem, každý súbor cestovných poriadkov môže byť nastavený na 12 denných časových intervalov, 4 sadzby (F1, F2, F3, F4 sú vrcholy a ploché údolia), minimálny interval časového obdobia je 15 minút a časové obdobie je možné nastaviť cez nulový bod. (Iba pre LCD meračov tekutých kryštálov)
	Historický záznam údajov	Môže počítať historickú elektrickú energiu za posledných 12 mesiacov (elektrická energia rôznymi rýchlosťami). (Iba LCD merač má)
	Prepínanie vstupnej a výstupnej funkcie	PZ72 má dva výstupy prepínačov a dva prepínačové vstupy. PZ96 má dva výstupy prepínačov a štyri prepínačové vstupy. Výstup prepínača je reléový výstup, ktorý dokáže realizovať "diaľkové ovládanie" a alarmový výstup. Vstup prepínača môže nielen zhromažďovať a zobrazovať informácie o stave lokálneho prepínača, ale aj funkciu diaľkového prenosu je možné realizovať prostredníctvom RS485 prístroja, to znamená funkcie "diaľkového signálu".
	Displej	LCD alebo LED
	Komunikácia	Komunikačné rozhranie: RS485, Komunikačný protokol:MODBUS-RTU alebo protokol DL/T645-2007 Baud sadzba 1200, 2400, 4800, 9600, 19200, 38400 voliteľné, infračervené žiarenie je fixované na 1200bps.
Prepínač	DI	Suchý kontaktný vstup, vstavaný napájací zdroj prístroja, fotoelektrická izolácia
Prepínač	ROBIŤ	2 reléové výstupy, normálne otvorené kontakty, kapacita 2A/30VDC alebo 2A/250VAC
Napájanie	Rozsah napätia	85 ~ 265VAC、50/60Hz;20 ~ 60VDC;100 ~ 350VDC
Napájanie	Spotreba	≤2W
Izolačná odolnosť	≥100MΩ
Výkonová frekvencia odoláva napätiu	3kV/1min(RMS)
Životné prostredie	Teplota	Práca:-25°C~+65°C;skladovanie:-40°C~+80°C
	Vlhkosť	≤93%RH Nekondenzujúca
	Výška	≤ 2500m

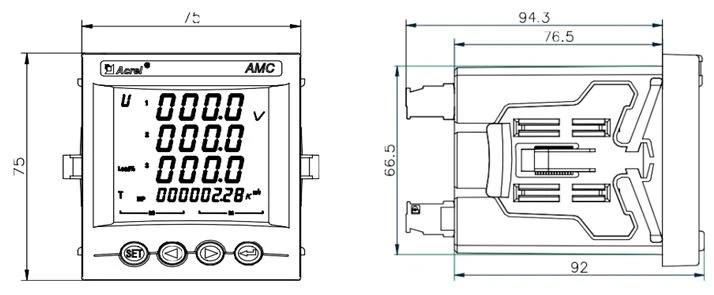

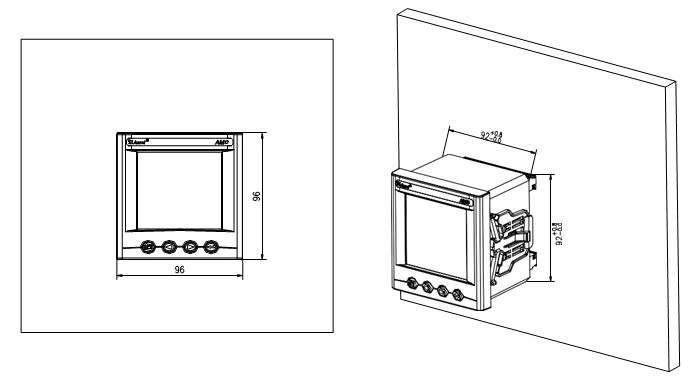

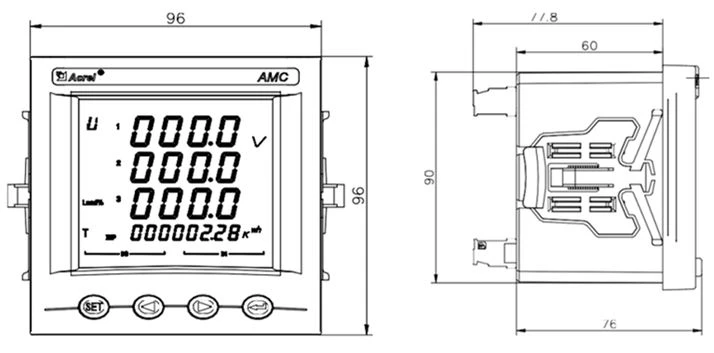

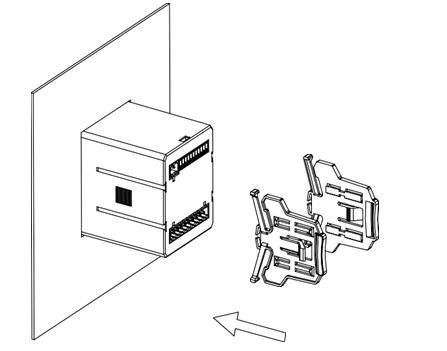

Rozmery

Obrys	veľkosť dosky na tvár		veľkosť bývania			vyrezaná veľkosť
Obrys	šírka	výška	šírka	výška	hĺbka	šírka	výška
72 štvorcových	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 štvorcových	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
