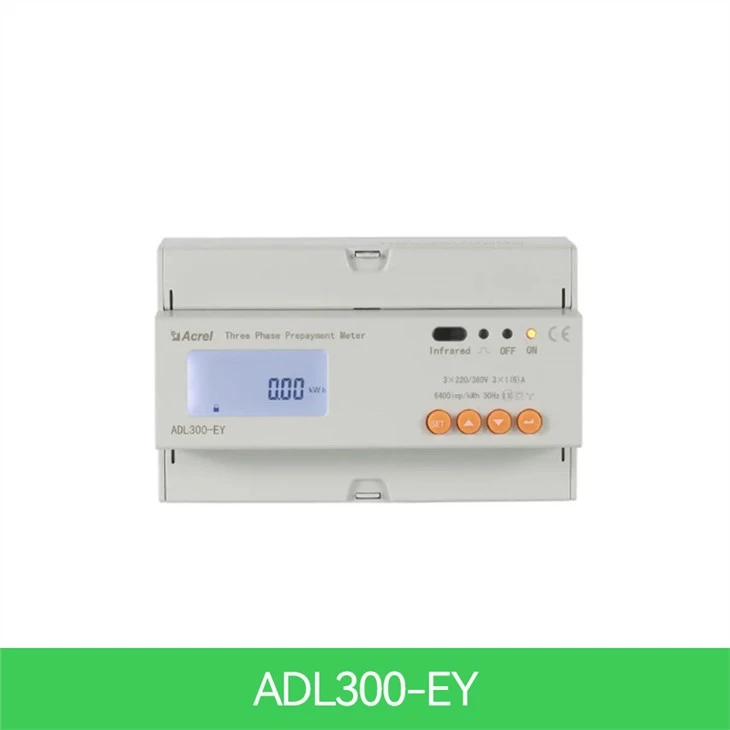

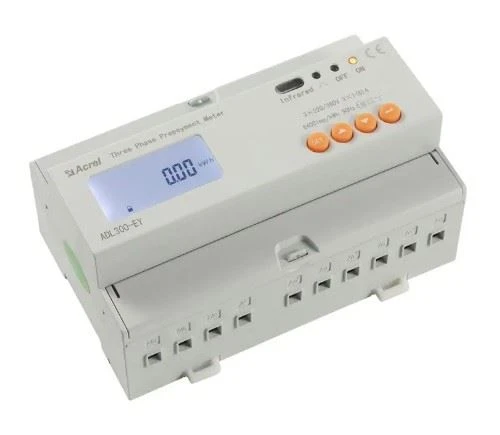

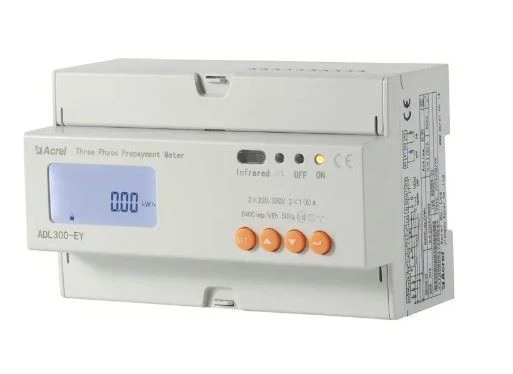

Trojfázový predplatený merač energie

● Meranie: 3-fázové kWh (trieda 0,5s), kVarh, aktívny výkon, reaktívny výkon, prúd, napätie atď.
● Menovité napätie: 3x380 ~ 456V AC & 45 ~ 65Hz (Vstup signálu napätia slúžil aj ako napájanie meradla)
● Menovitý prúd: 3x10(80)A AC (priame pripojenie); 3x1(6)A AC (pripojené cez CTs)
● Oznámenie: RS485 (MODBUS-RTU); Infračervený
● Automatické ovládanie: Vstavané zadržiavacie relé pre ovládanie zapnutia
● Viacstupňová a multi-tarifná: 4 tarifné sadzby (Spike, Peak, Valley a Flat kWh Jednotková cena)
● Model: ADL300-EY

Popis

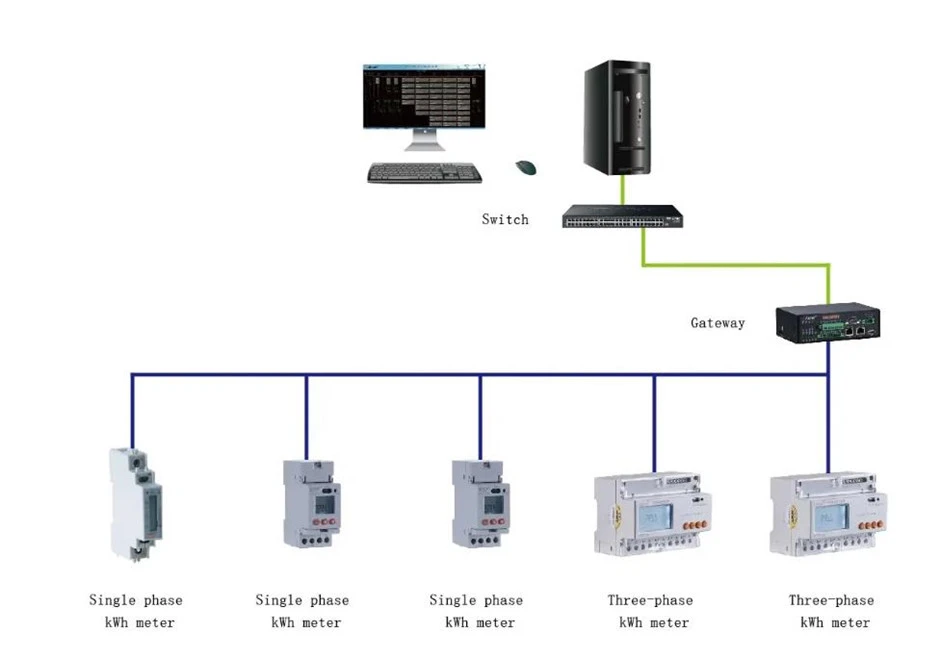

Práve teraz má Acrel tri predplatené merače energie, jednofázové predplatené merače ADL100-EY s intro-control, trojfázové predplatené merače ADL300-EY s intro-control a predplatené merače energie ADF400L, sú široko používané na výpočet jednofázovej a trojfázovej aktívnej energie na frekvencii 50 Hz. Merač má funkcie predplateného, riadenia zaťaženia a komunikácie RS485 atď. Vnútorné metre majú malú prestávku na držanie na realizáciu prúdu na alebo mimo. S platformou Acrel IoT EMS môžete realizovať diaľkové ovládanie napájania. Tieto meradlá spĺňajú súvisiace technické požiadavky elektronických elektromerov v normách IEC62053-21, IEC62053-22.

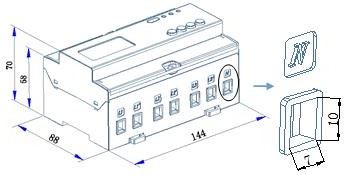

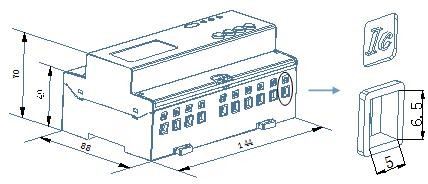

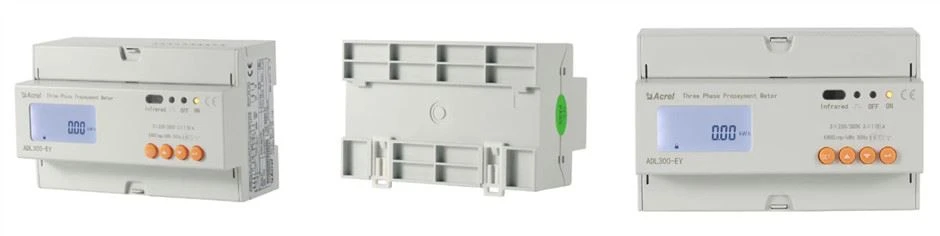

Vzhľad

Parametre

Technický parameter		ADL300-EY
Napätie	Referenčné napätie	3×220/380V
	Referencia frekvencia	50 Hz
	Spotreba	<4va(each>
Súčasný	Vstupný prúd	1(6)A,10(80)A
	Spustenie prúdu	Pripojenie priamo: 0.004 Ib, pripojenie cez CT: 0.002In
	Spotreba	<4va (maximum="">
Meranie výkon	Presnosť meranie	Trieda 0.5s
Presnosť hodín		Chyba ≤0,5 s/d
Aktívny pulz	Šírka impulzu	80ms±20ms
Aktívny pulz	Pulzná konštanta	6400imp/kWh,400 imp/kWh
Communicati on	Rozhranie	RS485(A+、B-)
	Režim pripojenia	Tienené krútené párové vodiče
	Protokol	MODBUS-RTU

Funkcia

Názov funkcie	Popis funkcie		Funkcia poskytnúť
	ADL300-EY	ADL100-EY
Meranie kWh	Celkový aktívny kWh (celkovo kladný a záporný)		■
Meranie elektrotechnických Parametre	U、I 、P、Q、S、PF、F		■
Predplatený režim	Prostredníctvom predplateného nabíjania komunikácie RS485, šifrovania údajov		■
Ovládať	Vstavané vysokokapacitné podkatególové relé na dosiahnutie ovládanie zaťaženia pri zapnutí		■
LCD displej	8-bitová sekcia LCD displeja		■
Komunikácia	Komunikačné rozhranie: RS485, Komunikácia protokol: MODBUS-RTU		■
Viac tarifa	4 tarifné sadzby, 14-násobný denný interval		□F
