Popis produktu
 Transformátor s meracým prúdom Acrel má rozsah merania primárneho prúdu 5-3000A, úroveň presnosti triedy 0,2 alebo triedy 0,5, transformuje vysokú hodnotu prúdu na 5A alebo 1 A, je určený na priemyselné meranie a môže byť použitý v spojení s fakturačným elektromerom energie a meranie je presné a spoľahlivé. |
Náš prúdový merací transformátor použil flip dizajn, krásny vzhľad a pohodlné vedenie. Flip krycí materiál vybraný priehľadný polykarbonát môže jasne vidieť zapojenie sekundárneho vedenia. Typ kruhového kombinovaného otvoru môže byť použitý ako signál striedavým prúdom na prechod cez komponenty nastavenia káblovej a zbernice a zvyčajne sa používa v kombinácii s elektrickými meracími prístrojmi.

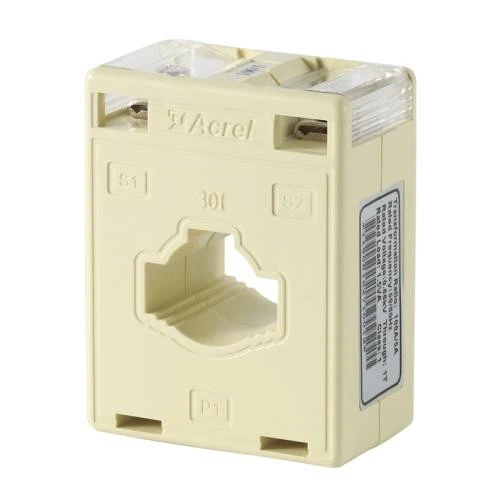

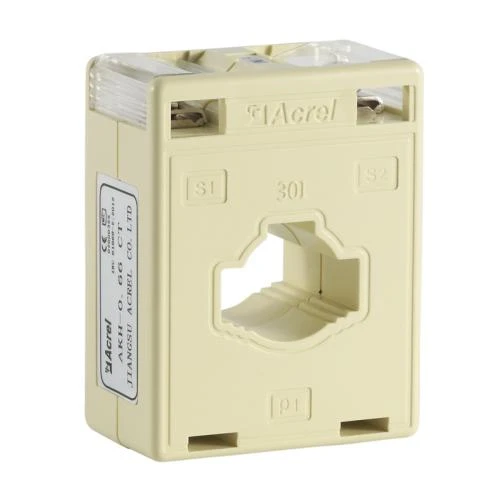

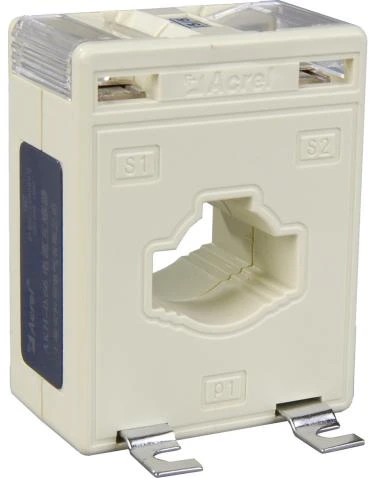

Vzhľad
 |  |
Parametre
Pomer | Trieda a záťaž (VA/Ω) | Otočí | Typ zbernice(mm)/QTY | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Rozmery
Veľkosť(mm) Režim | Rozmery | Veľkosť otvoru | Veľkosť inštalácie | |||||
W | H | D | a | e | Φ | M | N | |
30 Ja | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 Ja | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 Ja | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 Ja | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

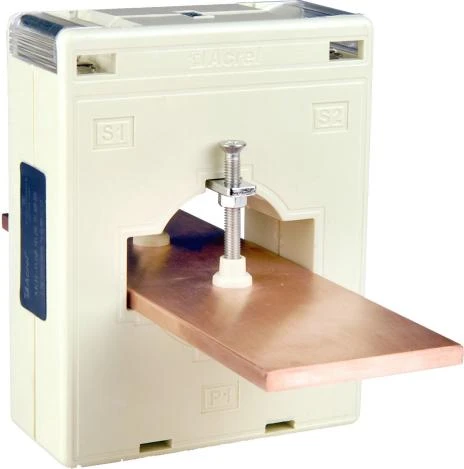

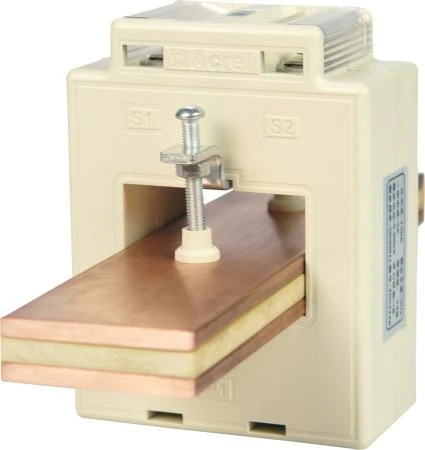

Tieto transformátory s certifikáciou CE umožňujú jeden kábel, viac káblov alebo jeden zbernicu prejsť otvorením CT.
Používanie prostredia
● Menovité pracovné napätie AC 0,66kV (ekvivalent AC0.69kV, GB156-2003)
● Menovitá frekvencia 50-60Hz
● Okolitá teplota -30°C ~ 70°C
● Nadmorská výška ≤3000m
● Výkonová frekvencia odoláva napätiu 3000V /1min 50Hz
● Používa sa na miestach, kde nie je priamy dážď alebo sneh, žiadne vážne znečistenie a silné vibrácie
 |  |  |

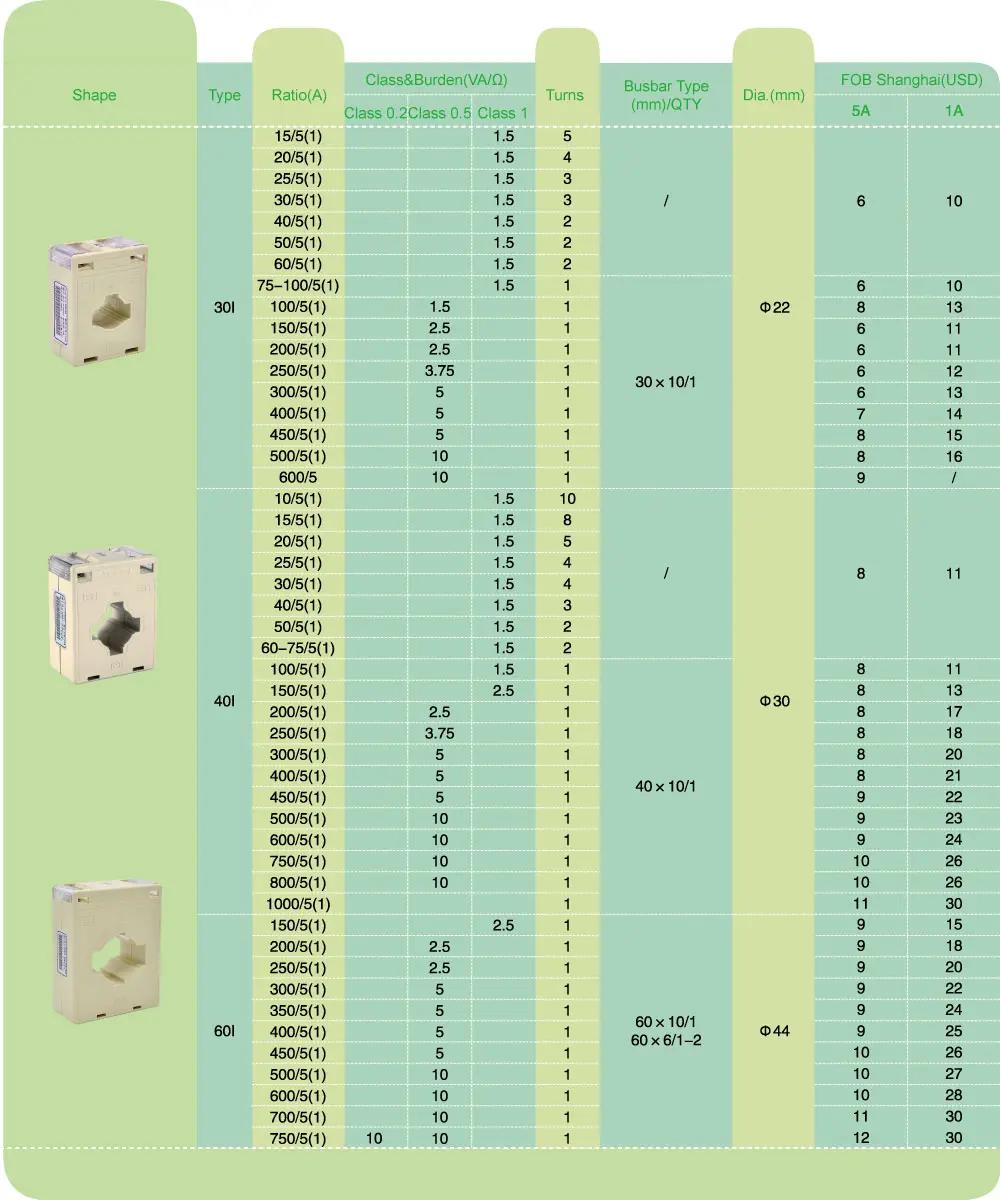

Citát
Hot Tags: meranie aktuálne transformátor
