Popis produktu

Menovité prevádzkové napätie AC 0.66kV

Menovitá frekvencia 50-60Hz

Teplota okolitého vzduchu -30 stupeň -70 stupeň

Výška nad hladinou mora Menšia alebo rovná 3000 m

Výdržné napätie napájacej frekvencie 3000v/1min 50Hz

Používa sa na mieste bez priameho dažďa a snehu, bez silného znečistenia a akútneho šoku

Prúdové transformátory s deleným jadrom je možné jednoducho nainštalovať do existujúceho energetického systému bez odpojenia meraného primárneho vodiča. Zákazníci budú mať úžitok zo zníženej náročnosti práce, nižších prevádzkových nákladov a zlepšenej efektivity práce vďaka použitiu systémov vysokej mobility alebo priestorovo obmedzených alebo neprerušovaných systémov napájania.

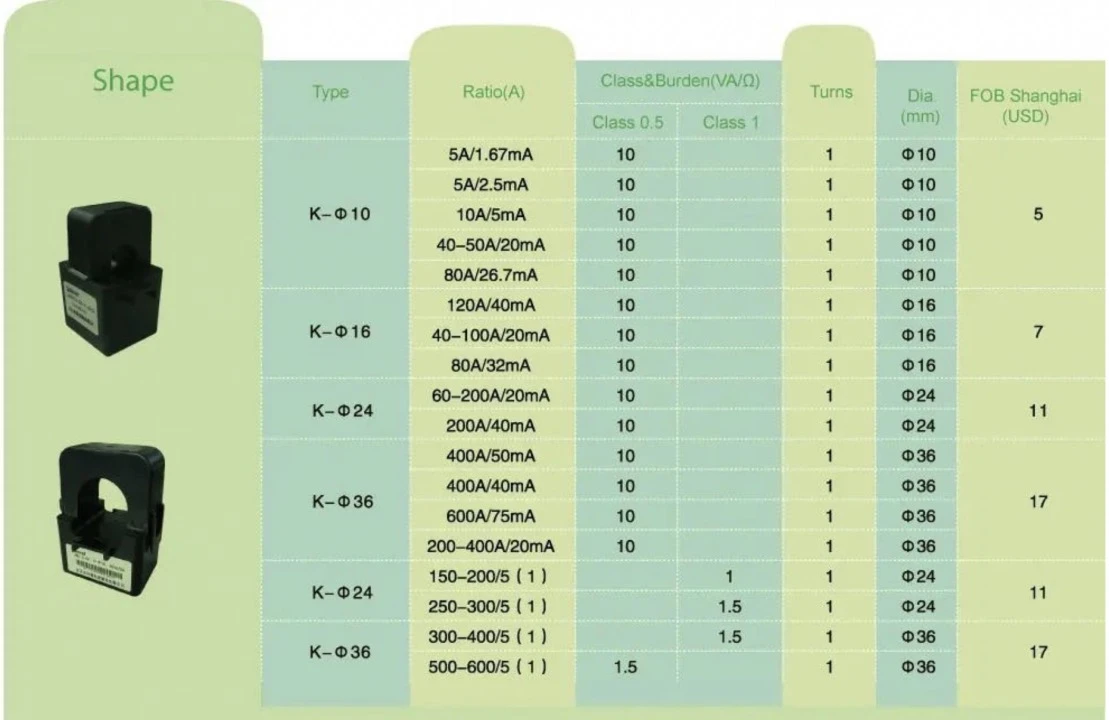

Parameter

Model	aktuálna dávka (A)	Presnosť	Menovité zaťaženie (VA)	Maximálny priemer kábla (mm)
AKH-0.66/K-φ10	5 A/1,25 mA	0.5	10	φ10
	(10-20) A/5 mA
	(40-60) A/20 mA
AKH-0.66/K-φ16	(20-50) A/10 mA	0.5	10	φ16
	(40-100) A/20 mA
	100 A/40 mA
AKH-0.66/K-φ24	(60-200) A/20 mA	0.5	10	φ24
	(100-250) A/40 mA
	400A-100mA
AKH-0.66/K-φ36	(100-200) A/10 mA	0.5	10	φ36
	(200-400) A/20 mA
	(300-600) A/100 mA
	400 A/40 mA
	600 A/75 mA

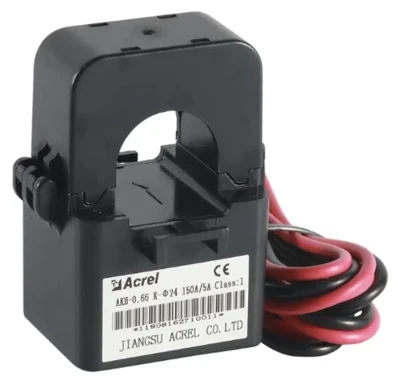

AKH-0.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH-0.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5

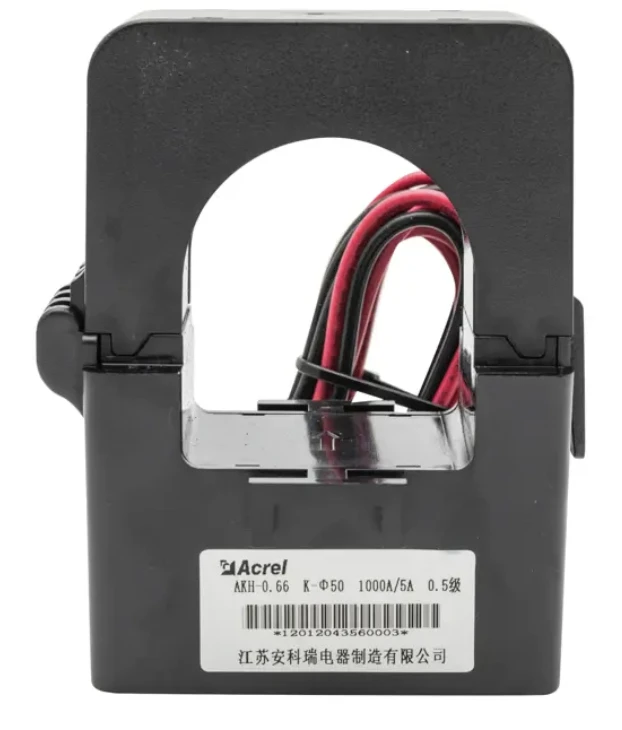

AKH-0.66/K-φ50	(500-700)A/5(1)A	0.5	2.5	φ50
	（800-1000)A/5(1)A	0.5	5

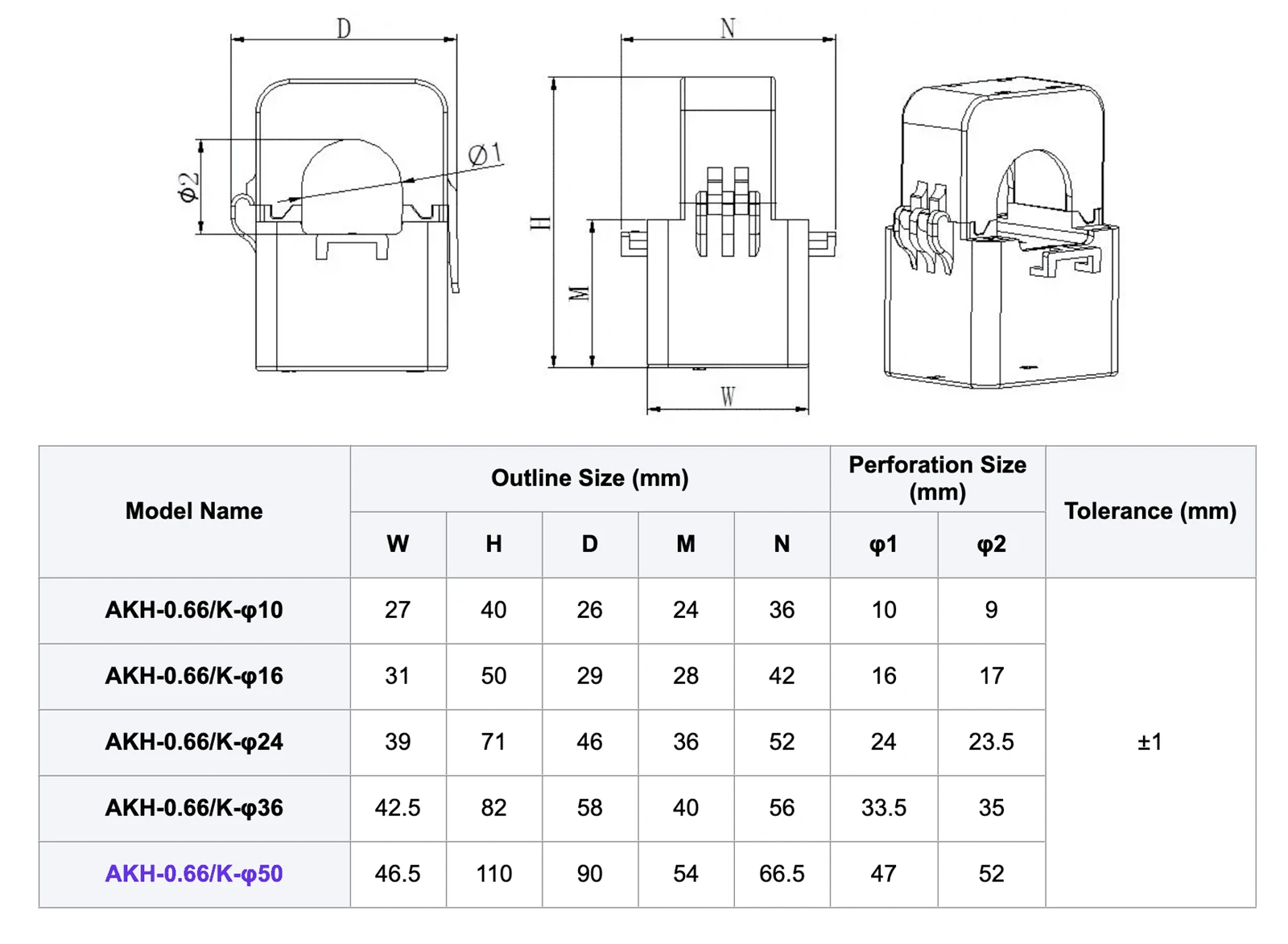

Priemer

Current transformer dimension

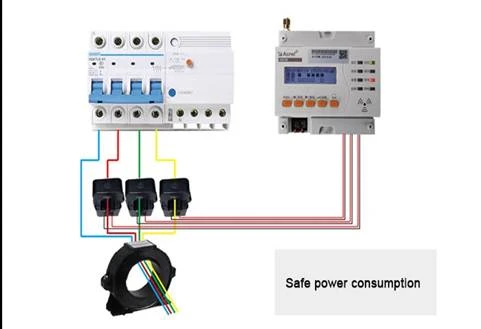

Aplikácia

Prúdový transformátor (CT) sa používa na transformáciu vysokého striedavého prúdu na malé, ľahko ovládateľné hodnoty prúdu. Pripojením k panelovému meraču alebo relé môžu tieto prúdové transformátory pomôcť merať aktuálne parametre a chrániť zariadenie.
