Abstrakt: Tento článok predstavuje aplikáciu viacokruhového merača energie ADF400L vo Vietname. Viackanálový elektromer série ADF400L môže prostredníctvom kombinovaného modulu realizovať najväčších 36 obvodov jednofázových alebo 12 trojfázových obvodov, pripojenie CT alebo priame pripojenie. táto séria meračov energie s vysokou presnosťou, vysokou koncentráciou, centralizovaným riadením, flexibilitou inštalácie, výhodami navzájom bez rušenia zo strany komunity, škôl, podnikov zo všetkých oblastí. Séria meračov podporuje funkciu predplatenej energie.
1. Prehľad projektu:
Spoločnosť sa nachádza vo Vietname. Zákazníci potrebujú 2 kanály trojfázového priameho prístupu a 2 kanály trojfázového sekundárneho merania prístupu. Elektromery série Acrel ADF400L spĺňajú aplikáciu a podmienky používateľa'
2. Špecifikácia produktu:
Hlavný modul
1. Trojfázový napájací zdroj 3*220/380V na zabezpečenie pracovného výkonu pre koncový merací modul;
2. Rozhranie človek-stroj: LCD a tlačidlo
programovanie;
3. Infračervená komunikácia;
4. Potiahnutie RF karty (funkcia IC);
5. 2 kanály sieťová komunikácia RS485 (funkcia *C);
6. RS485 komunikácia pre rozšírený bezdrôtový modul č. 3 (režim pripojenia RJ45);
7. Až 2DI/2DO (funkcia K);
8. Až 1 ethernetová komunikácia (funkcia CE);

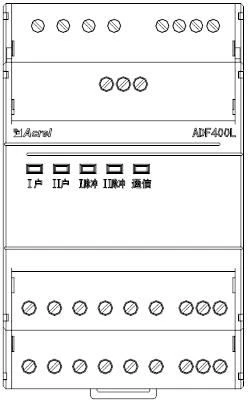

Modul na meranie prístupu k transformátoru
1. Dvojcestný trojfázový 3*1 (6) Je možné realizovať meranie;
2. 2 impulzný výstup aktívnej energie;
3. 2 trojfázový pracovný stav, pulzný a
indikácia komunikácie;
4. Funkcia až 4DI/4DO (funkcia K);
Priamy prístup k modulu merania
1. Môže realizovať jednosmerné trojfázové meranie 3*10 (80) alebo trojcestné jednofázové meranie 10 (80) A;
2.1 impulzný výstup aktívnej energie;
3. LED indikácia trojfázového pracovného stavu, pulzu a stavu komunikácie;
3. Hlavná funkcia:
Displej | LCD |
Monitorovanie energie | Aktívna energia (pozitívna, negatívna), Reaktívna energia (pozitívna, negatívna) |
Meranie výkonu | Napätie, prúd, účinník, frekvencia, činný výkon, jalový výkon, zdanlivý výkon |
Harmonická funkcia | Celková harmonická、podharmonická (2～31) |
3 fázová nevyváženosť | Napätie, prúdová nerovnováha |
DI/DO | Hlavný modul 2DI2DO; CT connect 2DI4DO (priame pripojenie) |
Komunikácia | infračervené; RS485 MODBUS-RTU a DL/T645 |
Energia histórie | 12-mesačný energetický rekord |
4.Aplikácia
ADF400L Multi Circuits Energy Meter môže dosiahnuť až 12 trojfázových alebo 36 jednofázových meraní s priamym prístupom alebo 12 trojfázových meraní vzájomného prístupu induktorov, čo je hybrid priameho prístupu a vzájomného prístupu k induktorom prostredníctvom metódy kombinovania modulov.
5. Záver
Elektromery radu ADF400L sú obľúbené medzi komunitami, školami, podnikmi atď. kvôli ich vysokej presnosti, centralizovanej inštalácii, centralizovanému riadeniu, vysokej flexibilite inštalácie a nerušeniu.
Bibliografia
1. Riešenia pre podnikový mikrosieťový systém 2021.04
