1. Prehľad projektu
Spoločnosť v oblasti dátového centra v Južnej Afrike kontaktovala našu spoločnosť, aby hľadala jeden merač energie. Po objasnení požiadaviek projektu prijala na zber údajov jediný merač energie ADL10-E a následne údaje preniesla do platformy cez bránu AWT100-wifi.
2. ADL10-E

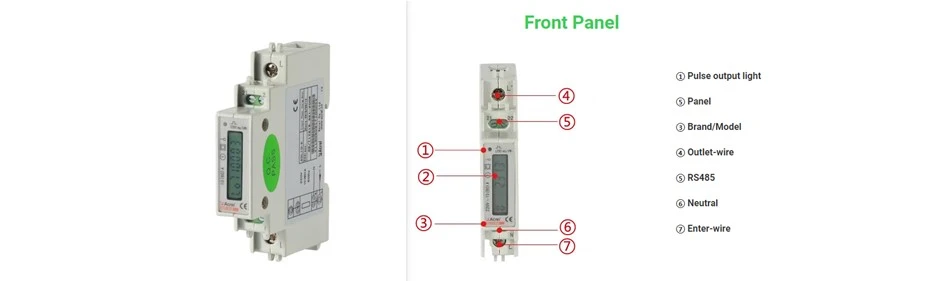

2.1 Zobrazenie produktu

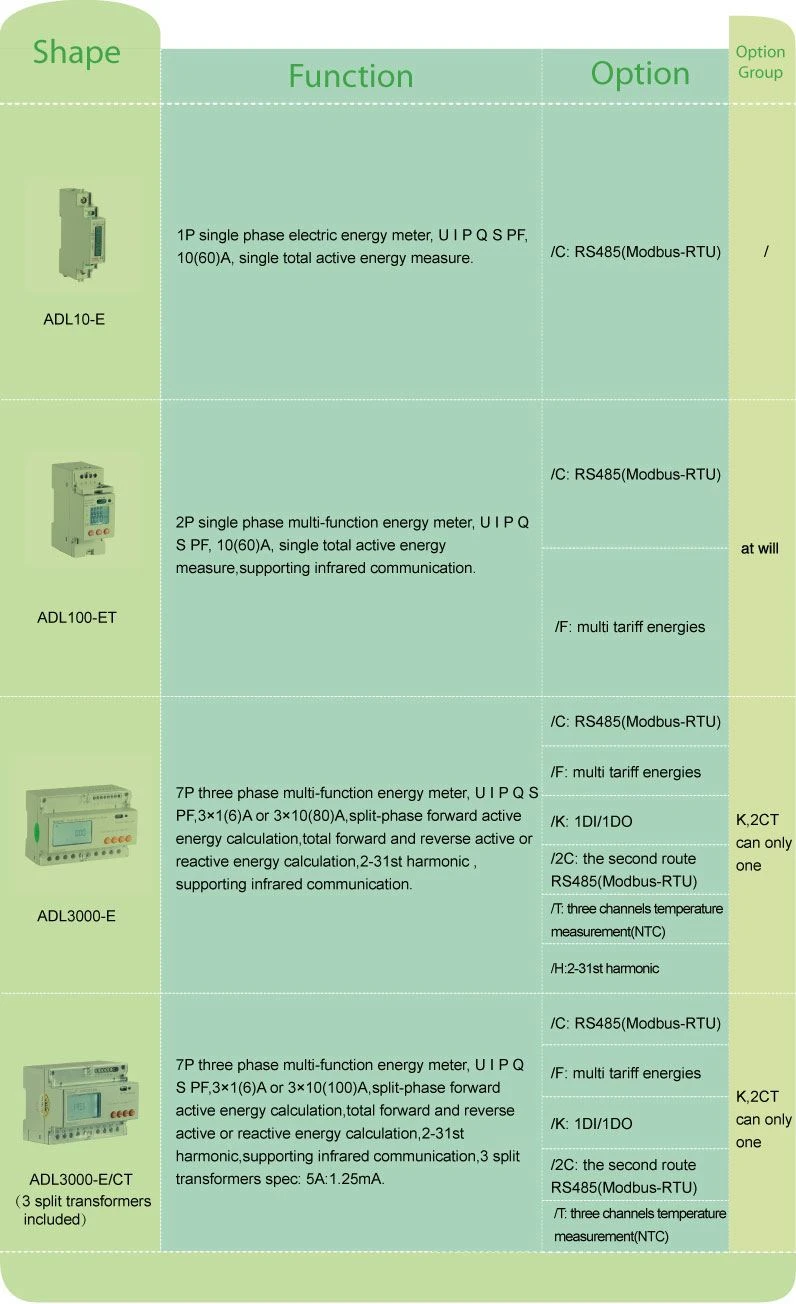

2.2 Súvisiace produkty
2.3 Parameter
Typ | Dĺžka | šírka | Výška |
ADL10-E | 96 mm | 18 mm | 70 mm |
Napätie | Referenčné napätie | AC 220V | |
Referenčná frekvencia | 45-65 Hz | ||
Spotreba | & lt;10VA (jednofázová) | ||
Aktuálne | Maximálne | 60A | |
Štartovací prúd | 0,004 Ib | ||
Spotreba | & lt;4VA (maximálny prúd) | ||
Výkon merania | Presnosť aktívnych kWH | trieda 1 | |
Normy | IEC 62053-21:2003 | ||
Pulz | Šírka pulzu | 80-20 ms | |
Pulzová konštanta | 3200 imp/kWH | ||
Komunikácia | Rozhranie | RS485 | |
Protokol | Modbus-RTU | ||
Outling | D*Š*V(mm) | 18*88*70 | |
Životné prostredie | Teplota | Prevádzka:-25℃~55℃；Skladovanie:-40℃~70℃ | |
Vlhkosť | ≦95 % (bez kondenzácie) | ||
Nadmorská výška | & lt;2000 m |

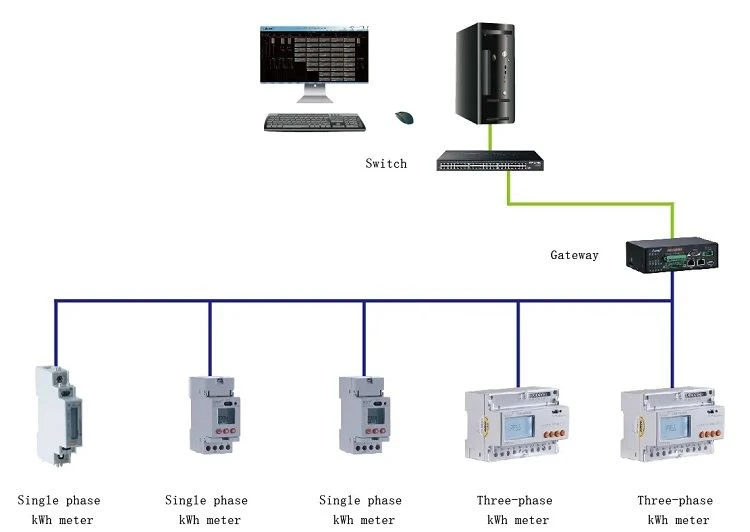

2.4 Sieť
2.5 Miesto inštalácie
