Popis

Asj Séria akčné relé po prúde, nízkonapäťovej prestávky obvodu alebo nízkonapäťového dodávateľa môže byť vynašaná pre kombinované poprúdové výrobné zariadenie, ktoré sa používa hlavne pre distribučný obvod systému TT a TN so striedavým prúdom 50Hz, menovitým napätím 400V alebo nižším.

Asj Séria akčného relé po prúde sa používa v ochrane proti poruchám zeme pre elektrický obvod, aby sa zabránilo poškodeniu zariadenia a požiarnej nehode elektrického zariadenia spôsobeného prúdom pozemnej poruchy, navyše môže poskytnúť aj nepriamu ochranu kontaktu proti riziku úrazu elektrickým prúdom.

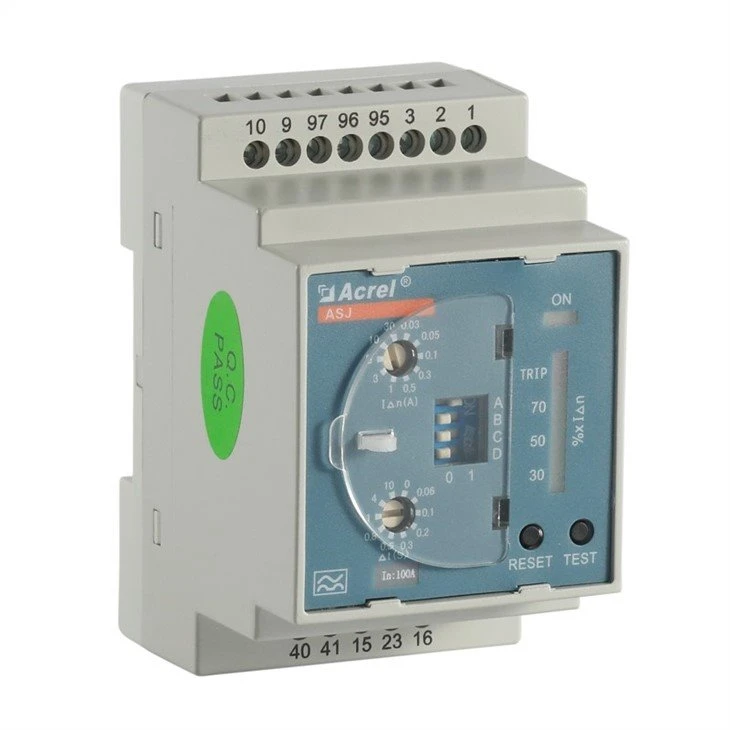

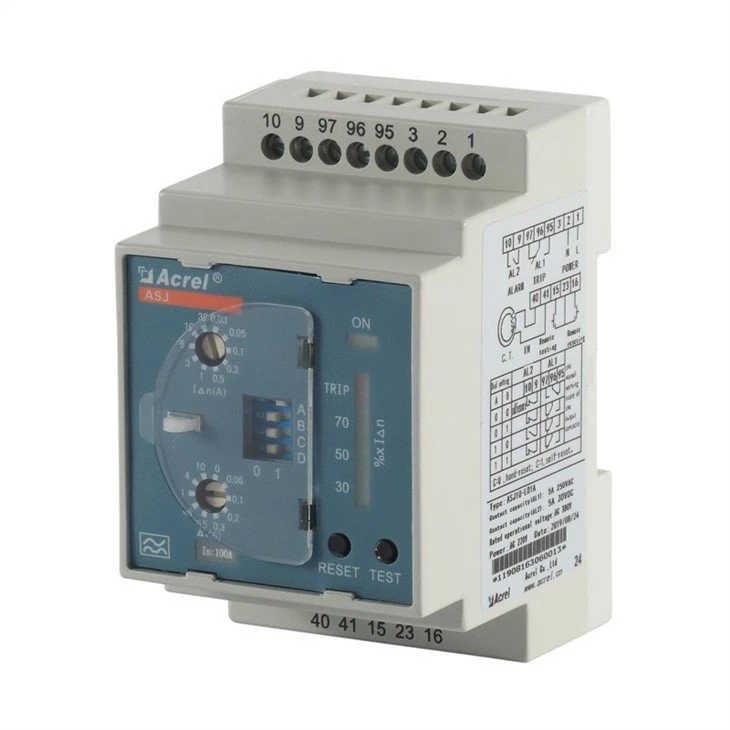

Vzhľad

Parameter

Technický parameter		Indikátor
		Typ striedavého prúdu	Typ
Vstup	Menovitý zvyškový akčný prúd	0,03、0,1、0,3、0,5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A) poznámka 3
	Čas bez vodiča △t	0.1、0,5(-á)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10 poznámky 4
	Menovité zvyšky non-action aktuálne I△no	50%I△n	50%I△n
	výkonnostné charakteristiky	jednoduchý sínusový striedavý prúd	jednoduchý sínusový striedavý prúd a pulzujúci priamy prúd
	frekvencia	50 Hz±5 Hz	50 Hz±5 Hz
Chyba akcie		-20% ~ -10%I△n	-20% ~ -10%I△n
Výstup	výstupný režim	Jedným je normálne zatváranie a druhé pre zmena	jedným z nich je normálne zatváranie alebo otváranie a druhé je pre transformáciu.
	kontaktná kapacita	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	režim resetovania	na mieste a na dlhé vzdialenosti Jeden	na mieste, na diaľkovej vzdialenosti a automatická
Napájanie	rozsah napätia	AC110V、AC220V(prípustné chyba±10%)		AC110V、AC220V、DC85-270V (prípustná chyba±10%)
	rozputie výkonu	≤5W
Frekvencia výkonu odoláva napätiu		Efektívna hodnota striedavého prúdu medzi zdrojom napájania, vstupom a výstupom: 2kV/1min
Pri bežnej prevádzke	teplota	prevádzková teplota: -20°C ~ +55°C skladovacia teplota: -30°C ~ +70°C
	vlhkosť	≤95%RH, s kondenzáciou vlhkosti a miestom korozívneho plynu
	výška nad morom	≤2000m
	Trieda znečistenia	Stupeň 3
	kategória inštalácie	Typ III.

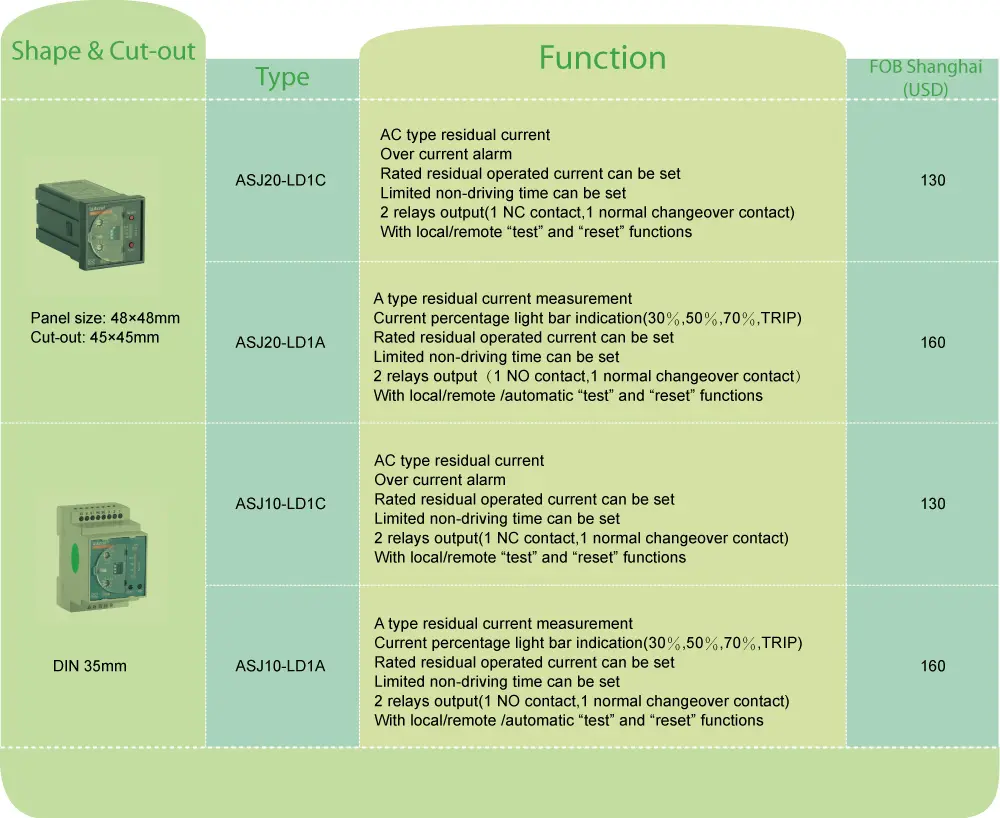

Funkcia

Typ

Základná funkcia

Spôsob inštalácie

Fotka

ASJ10-LD1C

1. meranie zvyškového prúdu typu striedavého prúdu;

2. Výstražná výzva na aktuálnu križovatku;

3. Môže sa merať menovitý reziduálny prevádzkový prúd;

4. Je možné stanoviť limit času nejazdu;

5. Dve sady reléového výstupu;

6. S miestnymi a vzdialenými funkciami "test" a "reset".

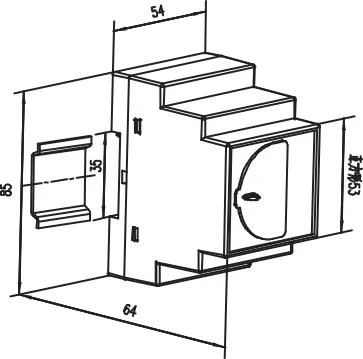

Vedenie koľajnice (TS35mm)

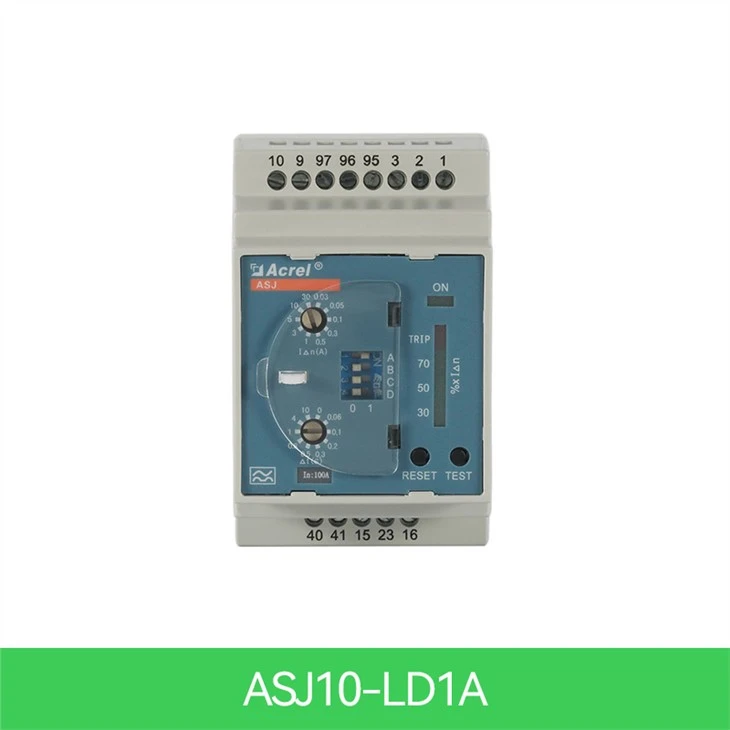

ASJ10-LD1A

1. Meranie zvyškového prúdu typu A;

2. Zobrazenie aktuálneho percentuálneho svetelného stĺpca;

3. Môže sa merať menovitý reziduálny prevádzkový prúd;

4. Je možné stanoviť limit času nejazdu;

5. Dve sady výstupu relé (nastaviť)poznámku 1 ;

6. S miestnymi a vzdialenými funkciami "test" a "reset".

Poznámka 1: Funkcia nastavenia relé znamená, že inicializáciu a výstupný stav relé môžete nastaviť sami prostredníctvom vytáčania kódu na paneli; špecifickú príručku nastavenia nájdete v príručke.
