Abstraktné
Podľa princípu, charakteristík a inštalačného režimu Hallovho prúdového snímača otvoreného typu sa analyzuje použitie Hallovho prúdového snímača otvoreného typu v transformačnom a distribučnom systéme továrne, aby sa používateľom poskytlo riešenie na realizáciu rýchla inteligentná distribúcia DC systému.
Kľúčové slová: Hallov prúdový snímač otvoreného typu aplikácia princíp fungovania DC distribučného systému
Prehľad
DC distribučný systém sa zvyčajne skladá z vysokofrekvenčného spínaného zdroja a batérie, ktorá sa používa na zabezpečenie spoľahlivého jednosmerného napájania pre ovládanie, signál, ochranu relé a automatické zariadenia, osvetlenie pri nehodách atď. Má vysoké požiadavky na spoľahlivosť, stabilitu a kvalitu napájania. Preto sme v ruskom jednosmernom systéme zladili použitý distribučný merač DC Hall. Počas transformácie jednosmerného systému nedochádza k výpadku prúdu a inžinierska transformácia je náročná a tradičný uzavretý Hallov snímač prúdu alebo skrat nemôže problém vyriešiť. Preto môže byť otvorený Hallov snímač prúdu použitý na vyriešenie problému merania jednosmerného prúdu v projekte transformácie, aby sa zabezpečila bezpečná prevádzka procesu transformácie bez výpadku napájania.
Dizajn výrobku
Štrukturálne vlastnosti
Hallov prúdový snímač s otvorenými ústami je vyvinutý na základe tradičného Hallovho prúdového snímača s uzavretými ústami. Má novú štruktúru a krásny vzhľad. Celok sa skladá z plášťa, železného jadra, vzorkovacej dosky plošných spojov a pevnej živice. Materiál plášťa je vyrobený zo zliatiny PC/ABS, ktorá sa vyznačuje vysokou teplotnou odolnosťou, vysokou mechanickou pevnosťou a ochranou životného prostredia. Jadro je vyrobené z orientovaného za studena spájaného silikónového oceľového plechu, ktorý má charakteristiky stabilného výkonu, vysokej mechanickej pevnosti a extrémne vysokej magnetickej vodivosti. Zelená zásuvná svorka sa používa na obvodovú dosku a externé zapojenie, čo je pohodlné a spoľahlivé pre zapojenie na mieste. Špecifická štruktúra je znázornená na obrázku 1 a 2. Vzhľad produktu má rozdelený dizajn. Obrázok 1 je kruhový priechod, ktorý je vhodný na prechod cez systém jednosmerného prúdu, keď je primárnou zbernicou kábel. , Obr. 2 štvorcový priechod, vhodný pre DC systém, keď primárna zbernica je medená tyč. Podľa rozsahu merania primárneho prúdu a požiadaviek na perforáciu je možné zvoliť zodpovedajúci typ produktu. Táto séria senzorov dokáže merať aktuálny rozsah 20A ~ 20000A, hlavný tvar phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 a ďalšie špecifikácie, ako je znázornené na obrázku 3 , vhodné pre rôzne aplikácie.

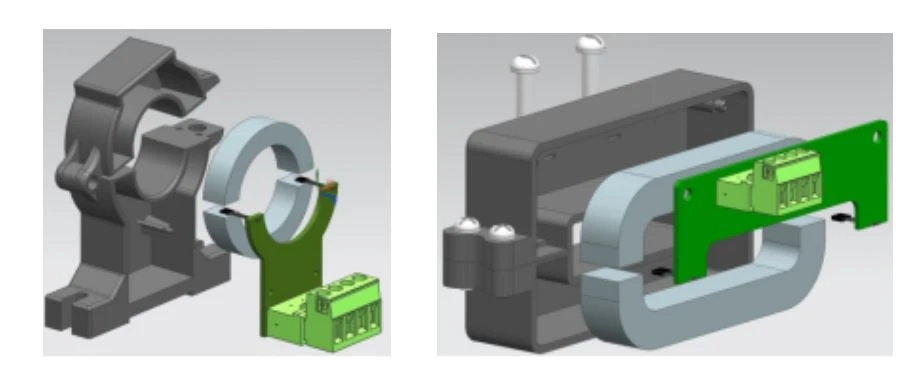

Obr. 1 kruhový vzor priechodu Obr. 2 Štvorcový vzor priechodu

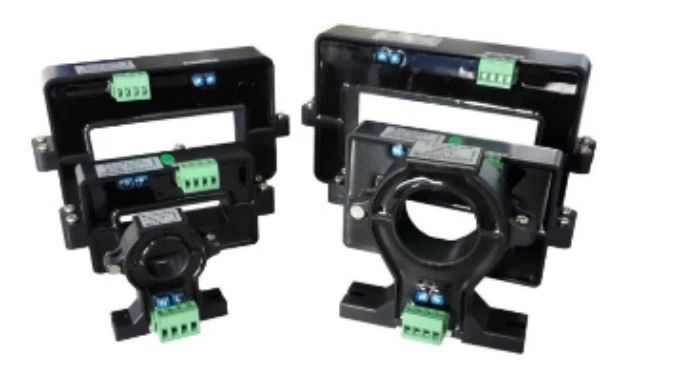

Obrázok 3 Hallov prúdový snímač otvoreného typu série AHKC
Pracovný princíp
Snímač Hallovho prúdu založený na hallovom jave, princíp elektromagnetickej indukcie, konštrukcia snímača, podľa princípu možno rozdeliť na režim s otvorenou slučkou (rovný) a režim s uzavretou slučkou (typ s magnetickou rovnováhou), otvorený Hallov snímač prúdu je tradičný otvorená slučka (priama) je vylepšená na základe Hallovho senzora, líši sa od tradičného jednojadrového, jednočipového dizajnu haly, Aby bolo možné navrhnúť delenú štruktúru, železné jadro je oddelené a inštalované symetricky. Hardvér využíva paralelný komplementárny diferenciálny vstup dvojitých Hallových čipov. Princíp Hallovho snímača otvoreného typu je znázornený na obrázku 4:

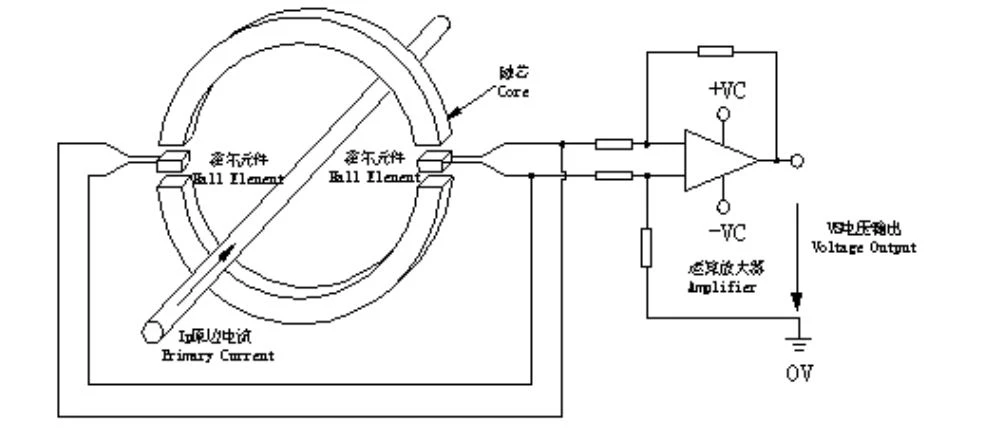

Obr. 4 Schéma otvoreného Hallovho snímača
Keď primárna strana prúdu IP preteká dlhým drôtom, vytvorí magnetické pole okolo drôtu, veľkosť magnetického poľa a je úmerná prúdu cez drôt, magnetické pole sa zhromaždí v kruhu cez dva hallové prvky v meranie kruhovej vzduchovej medzery, namiesto toho dve značky Hallových prvkov umiestnené v rovnakom poli, výstupný signál s doplnkovými charakteristikami výstupného napätia na výstupe diferenciálneho zosilňovača, môže nielen potlačiť rušenie v bežnom režime, ale aj vplyv teplotného posunu, výstup napätie VS presne odráža pôvodný bočný prúd IP. Všeobecný menovitý výstup je kalibrovaný ako DC±5V alebo DC4-20mA.
Inštalácia produktu
Ako príklad si vezmite výrobky so štvorcovými otvormi, ako je znázornené na obrázku 5, otvorte montážnu skrutku Hallovho prúdového snímača otvoreného typu a odstráňte spodnú časť snímača; Horné teleso Hallovho prúdového snímača otvoreného typu je vložené do primárnej zbernice distribučného systému a spodné telo snímača je uzavreté. Upevňovacie skrutky a tesnenia snímača prechádzajú cez upevňovacie otvory horného a spodného telesa a horné a spodné teleso snímača sú spojené dohromady. Ak je možná inštalácia vypnutia na mieste, na bronzovej doske je možné otvoriť dva zodpovedajúce závitové otvory podľa požiadaviek na rozstup snímača a snímač sa pripevní na závitový otvor zbernice cez zadný montážny upevňovací otvor, aby sa dokončilo inštalácia snímača; Ak miesto vyžaduje nepretržitú elektrickú inštaláciu, podporná gumená podložka môže byť zapustená medzi plášť a bronzovú dosku, aby sa zabezpečilo, že snímač bude fungovať spoľahlivo pri podmienkach vibrácií. Celý proces inštalácie je pomerne rýchly a jednoduchý.

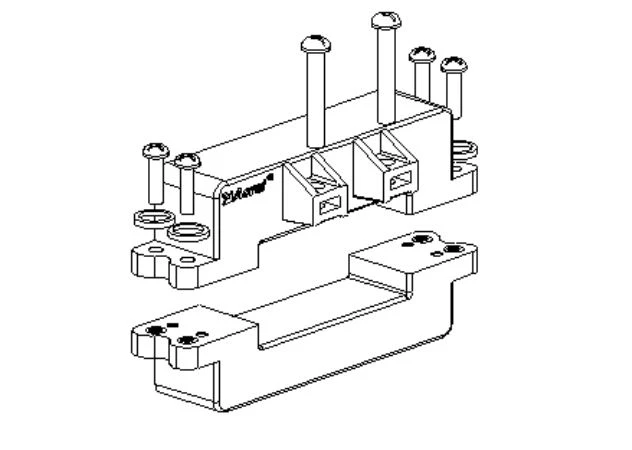

Obr. 5 Schéma inštalácie produktu
Výhody Hallovho snímača otvoreného typu
V porovnaní s tradičnou metódou merania jednosmerného prúdu, ktorá sa všeobecne používa bočníkom alebo transformátorom, má Hallov snímač otvoreného typu nasledujúce výhody:
1) Vysoká izolačná pevnosť primárnej strany a sekundárnej strany, až do izolácie AC 12KV;
2) Bez straty vloženia;
3) Dobrý dynamický výkon: čas odozvy je menší ako 20 uS a rýchlosť sledovania Di / dt je vyššia ako 20 A / uS
4) Pri inštalácii nie je potrebné rozoberať pôvodný bočný kábel alebo zbernicu. Je vhodný najmä na transformáciu a konštrukciu zariadení, ktoré nesmú stratiť výkon.
Aplikácie produktov
Hallov snímač prúdu s otvoreným koncom sa používa hlavne pri transformácii DC distribučného systému v továrňach, ako je transformácia DC systému napájania v elektrárňach, transformácia DC systému v rozvodniach, transformácia komunikačných miestností, transformácia železničných lokomotív a iné projekty. Dokáže konvertovať centrálny okrajový jednosmerný prúdový signál systému na štandardný výstup DC± 5V alebo 4-20mA. Hrá úlohu monitorovania a elektrickej izolácie a môže byť použitý s viacslučkovými monitorovacími prístrojmi alebo inými elektrickými meracími prístrojmi.
Záver
Hallov snímač prúdu s otvoreným koncom hrá dôležitú úlohu pri aplikácii jednosmerného systému kvôli jeho jednoduchej štruktúre, pohodlnej inštalácii, spoľahlivej prevádzke a ďalšej dobrej použiteľnosti, najmä v projekte renovácie.
