Acrel poskytuje riešenia pre miesta zimných olympijských hier v Pekingu

1.Prehľad

Zimné olympijské hry v Pekingu sa začnú 4. februára 2022. Je to významná významná udalosť na dôležitom historickom uzle v mojej krajine. Je to dôležitá príležitosť ukázať imidž krajiny, rozvíjať krajinu a inšpirovať národného ducha. Ako sa blíži veľké podujatie, ako dôležitá základná podmienka pre usporiadanie olympijských hier, výstavba miest zimných olympijských hier v Pekingu vždy pritiahla veľkú pozornosť a stabilná a spoľahlivá prevádzka systému napájania a distribúcie miest je najvyššou prioritou.

Vonkajšie prostredie lokality je pomerne drsné a teplota je až mínus 20 °C. Aby sa zabezpečilo spoľahlivé napájanie, každé ústredie vykonáva testy schopností podpory napájania v súlade s povinnosťami napájania a testuje úlohy napájania, hlavné napájanie a samoobslužné núdzové napájanie každého miesta. Situácia dodávok, prevádzka dôležitých bremien, akcia na ochranu relé, plán reakcie na núdzové situácie, náhradné diely, logistická podpora atď. Acrel Electric poskytuje riešenia pre inteligentné monitorovanie distribučných boxov a regulácie životného prostredia v boxoch pre zimné olympijské hry a vykonáva online správu napájania a zariadení na ochranu napájania v reálnom čase, ako sú káblové vetvy, napájacie boxy ATS a napájacie boxy UPS. Edge computing gateway zhromažďuje elektrické údaje, teplotu a vlhkosť, kondenzáciu, kontaktnú teplotu a ďalšie údaje vo vnútorných a vonkajších rozvodných skriniach a automaticky ich upravuje tak, aby dosiahli dobré prevádzkové podmienky, pričom realizuje inteligentné monitorovanie od UPS po nízkonapäťový spínač na konci miesta zimných olympijských hier, aby včas poskytovali núdzovú podporu a zlepšili spoľahlivosť napájania.

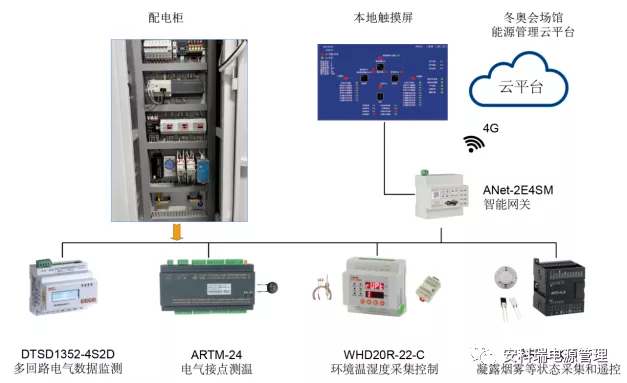

2.Systémová štruktúra

Systém možno rozdeliť do troch vrstiev: vrstva terénu zariadenia, vrstva sieťovej komunikácie a vrstva správy platformy.

Vrstva terénneho zariadenia: vrátane DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C,WHD20R-22-C, ARTU-KJ8 a ďalšie zariadenia na získavanie signálu, ktoré sa používajú na zhromažďovanie elektrickej prevádzky vo vnútorných a vonkajších distribučných boxoch Parametre, teplota elektrického kontaktu, teplota okolia a vlhkosť v krabici, kondenzácia, dym a iné údaje a môžu byť automaticky ovládané vstavanou logikou inteligentnej brány ANet-2E4SM na úpravu teploty a vlhkosti na udržanie teploty a vlhkosti na udržanie kondenzácie, dymu a iných údajov dobré prevádzkové prostredie vo vnútri rozvodnej skrine.

Sieťová komunikačná vrstva: vrátane inteligentnej brány ANet-2E4SM. Brána aktívne zhromažďuje údaje o zariadení na vrstvu terénneho zariadenia a môže vykonávať konverziu protokolu, ukladanie údajov a nahrávanie údajov na lokálnu dotykovú obrazovku a určený serverový port prostredníctvom siete 4G. Zariadenia na reguláciu teploty a vlhkosti.

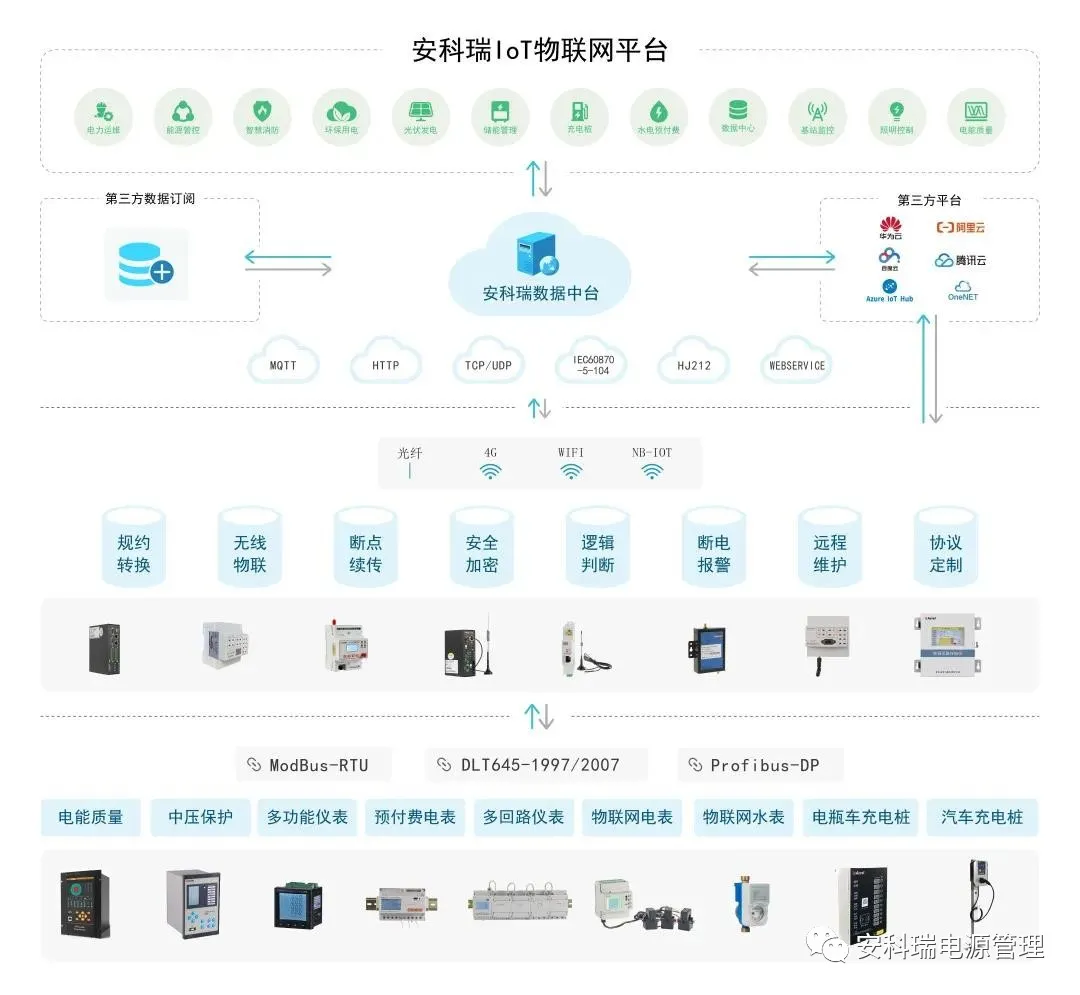

Riadenie platformy: veľká platforma pre energetický manažment na zimných olympijských hrách.

3.Riešenie

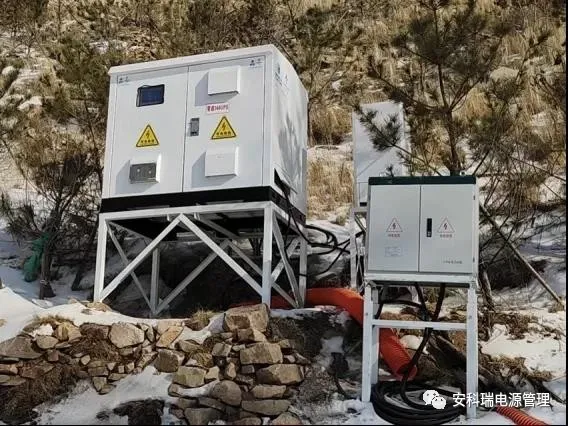

Stránka monitoruje a riadi najmä tri typy distribučných boxov, vrátane káblových vetvíc, automatických spínacích boxov ATS a napájacích boxov UPS, aby sa zabezpečila stabilná a normálna prevádzka distribučných boxov v ťažkom chladnom prostredí. Existuje viac ako 500 distribučných boxov týchto troch typov zahrnutých do diaľkového monitorovania a riešenia pre rôzne distribučné boxy sú tiež mierne odlišné.

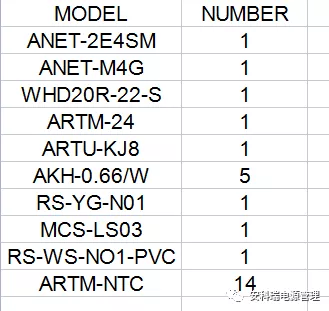

3.1Konfigurovať inventár zariadení

3.2Implement funkcia

Monitorujte elektrické parametre obvodu vetvovej skrinky. Keď je teplota v krabici príliš nízka, zatlačte poplašný signál a spustite vykurovanie. Káblový konektor nad teplotným alarmom.

Kondenzácia zistená na spustenie vykurovacieho a vetracieho dymového alarmu Detekcia stavu napájania zásuvky. Prijať protokol IEC60870-5-104 na odovzdanie na platformu riadenia energie na zimných olympijských hrách prostredníctvom smerovej siete APN.

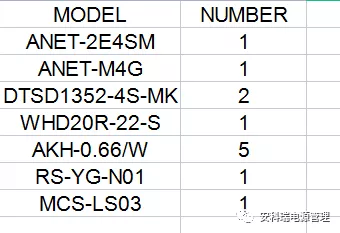

3.3Konfigurovať inventár zariadení

3.4Implementová funkcia

Keď je teplota v krabici príliš nízka, zatlačte poplašný signál a spustite odber teploty konektora vykurovacieho kábla nad teplotným alarmom. Deteguje sa kondenzačný alarm a aktivuje sa vykurovacie vetranie Hlásiče dymu a teploty a vlhkosti. Prijať protokol IEC60870-5-104 na nahrávanie na platformu energetického manažmentu zimných olympijských hier prostredníctvom smerovej siete APN

3.5Konfigurovať inventár zariadení

3.6Implementová funkcia

Keď je teplota v krabici príliš nízka, zatlačte poplašný signál a spustite vykurovanie Vnútorný nad teplotným alarmom Kondenzačné vykurovanie Batéria obsahuje abnormálny alarm Alarm poruchy meniča. Prijať protokol IEC60870-5-104 na nahrávanie na platformu energetického manažmentu zimných olympijských hier prostredníctvom smerovej siete APN

4. Údržba na mieste

Otvorenie zimných olympijských hier sa blíži. S cieľom zabezpečiť normálnu prevádzku systému distribúcie energie na mieste Acrel zariadil, aby inžinieri udržiavali na mieste a poskytovali technickú podporu na víťazstvo v tvrdom boji o ochranu pred energiou pre zimné olympijské hry v Pekingu v roku 2022.

Spoločnosť Acrel sa už mnoho rokov hlboko angažuje v inteligentnej distribúcii energie a v súčasnosti existuje po celej krajine viac ako 14 000 riešení. Spoločnosť nazhromaždila veľa skúseností od koncových senzorov, edge computingových brán až po cloudové platformy a poskytuje dátovú podporu a riešenia pre slabé prepojenia v systémoch distribúcie energie v rôznych prostrediach na zlepšenie spoľahlivosti napájania. Acrel pomôže tentoraz s praktickými opatreniami. Zimné olympijské hry boli veľkým úspechom.
