Abstrakt

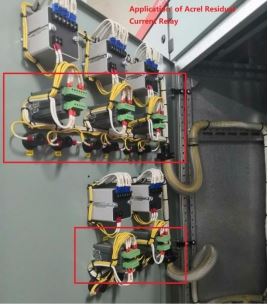

Ochrana pred poruchami uzemnenia elektrických obvodov, zariadení a úrazov elektrickým prúdom spôsobenými zemnými poruchovými prúdmi sa stále viac stávajú každodennou potrebou. Pre hlavné energeticky náročné uzly na užívateľskej strane je navrhnuté a nainštalované relé zvyškového prúdu na monitorovanie stavu zvyškového prúdu každého obvodu využívajúceho energiu v reálnom čase. Prostredníctvom monitorovania spotreby energie v reálnom čase a súvisiacich energetických parametrov sa zvyšuje bezpečnosť, spoľahlivosť a účinnosť údržby využívania energie, znižujú sa mzdové náklady na údržbu a realizuje sa bezobslužné monitorovanie zvyškového prúdu. Prostredníctvom monitorovania spotreby energie, zberu údajov a alarmu v reálnom čase je monitorovaný zvyškový prúd v rozvodnom systéme energie a je zaistená ochrana uzemnenia elektrického obvodu užívateľa' aby sa predišlo požiarnym nehodám a úrazy elektrickým prúdom spôsobené zvyškovým prúdom. Tu je stručný úvod do aplikácie relé zvyškového prúdu našej spoločnosti' ASJ v projekte vodného domu s terasou okolo ostrova Maldivy.
Prehľad
Vodné mestské domy na ostrove na Maldivách slúžia predovšetkým na prijímanie turistov z celého sveta. Frekvencia miesta aplikácie je 50 Hz a napätie je 220 V rozvodných vedení systému TT alebo TN. Zákazník dúfa, že bude monitorovať zvyškový prúd vedenia inštaláciou relé na zvyškový prúd v rozvodnej skrini vodovodného domu, a dúfa, že sa dá zobraziť pomer hodnoty reziduálneho prúdu monitorovaného v reálnom čase k nastavenej hodnote zvyškového prúdu. na paneli displeja, keď pomer dosiahne 80%, relé zvyškového prúdu môže okamžite poplachovať. Acrel ASJ10-LD1A spolupracuje s transformátorom zvyškového prúdu. Úspešne vyriešil potrebu monitorovania zvyškového prúdu zákazníka'
Relé zvyškového prúdu radu ASJ
Aktuálne relé série ASJ je možné kombinovať s nízkonapäťovými napájacími zdrojmi alebo nízkonapäťovým stýkačom a vytvoriť tak kombinovanú ochranu napájacieho prúdu, používanú hlavne pre zariadenia striedavého prúdu 50 Hz, napätie a pod TT400V a potrubie systému TN, okrem ochrany proti poruchám zeme. pre elektrické obvody na zabránenie zemným poruchám Bežné škody na zariadení a elektrické poruchy spôsobené týmto môžu tiež zabrániť nebezpečenstvu úrazu elektrickým prúdom a poskytnúť ochranu pred priamym kontaktom.
Výrobok spĺňa požiadavky normy GB/T 22387-2016 &; Catalyst Current Relay &.
Sanitárne prúdové relé série ASJ integrujú funkcie ochrany proti prepätiu a podpätiu a automatické dodatočné funkcie pre normálne napätie. Výrobok je malej veľkosti, má vysokú presnosť, flexibilnú štruktúru a ľahko sa inštaluje. Jedná sa o bezpečnostné ochranné zariadenie v oblasti civilnej výstavby.

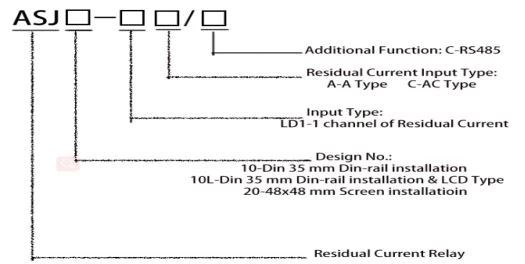

Popis modelu
Technické vlastnosti
technický parameter | index | |||
Typ AC | Typ A. | |||
vstup | Menovitý zvyškový akčný prúd I △ n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30 (A) poznámka 3 | |
Premlčacia doba mimo jazdy △ t | 0.1、0.5(s) | 0、0,06、0,1、0,2、0,3、0,5、0,8、1、4、10 (s) poznámka 4 | ||
Menovitý zvyškový neaktívny prúd I △ č | 50%I△n | 50%I△n | ||
výkonové charakteristiky | jednoduchý sínusový striedavý prúd | jednoduchý sínusový striedavý prúd a pulzujúci jednosmerný prúd | ||
frekvencia | 50 Hz ± 5 Hz | 50 Hz ± 5 Hz | ||
akčná chyba | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
výkon | výstupný režim | jedno je normálne zatváranie a druhé je na transformáciu | jedno je normálne zatváranie alebo otváranie a druhé je na transformáciu | |
kontaktná kapacita | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
resetovací režim | ten na mieste a ten na diaľku, | ten na mieste, diaľkový a automatický | ||
Zdroj | rozsah napätia | AC110V 、 AC220V （prípustná chyba ± 10%） | AC110V, AC220V, DC85-270V （Prípustná chyba ± 10%） | |
stratový výkon | ≤5W | |||
výdržné napätie frekvencie výkonu | Efektívna hodnota striedavého prúdu medzi zdrojom, vstupom a výstupom: 2 kV/1 min | |||
za normálnej prevádzky | teplota | prevádzková teplota: -20 ℃ ~ +55 ℃ skladovacia teplota: -30 ℃ ~ +70 ℃ | ||
vlhkosť | ≤95%relatívnej vlhkosti, s kondenzáciou vlhkosti a korozívnym plynom | |||
výška nad hladinou mora | ≤2000m | |||
trieda znečistenia | Stupeň tri | |||
inštalačná kategória | Napíšte Ⅲ | |||
Poznámka 3, ASJ10L-LD1A menovitý zvyškový akčný prúd IN je 10mA-30A plynule nastaviteľný;
Poznámka 4 limit Limit ASJ10L-LD1A bez jazdy Čas N je 0-10S plynule nastaviteľný.

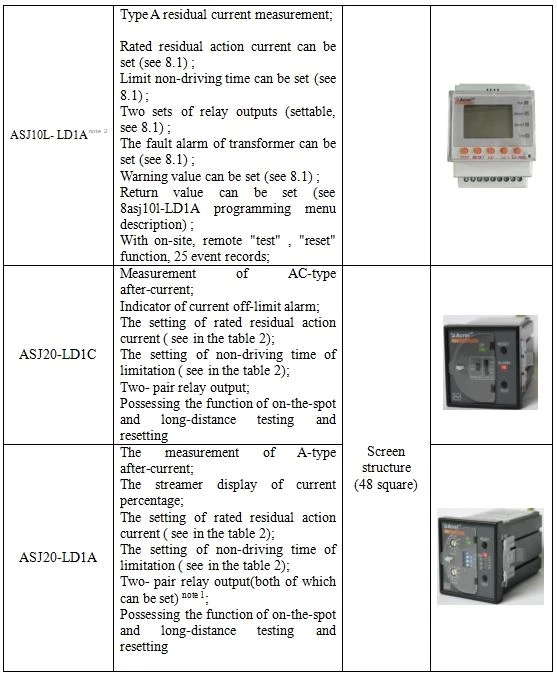

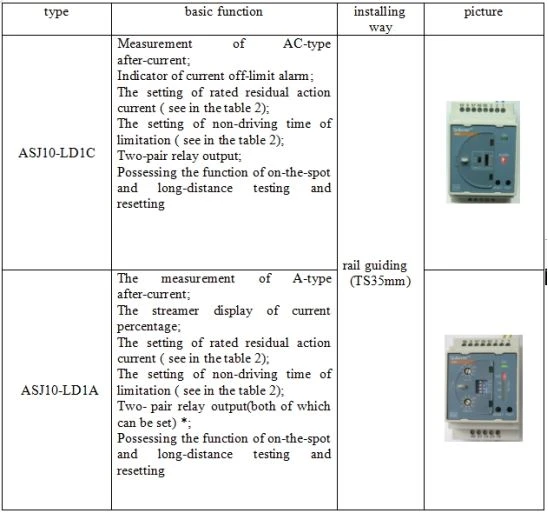

Druhy produktov
Poznámka 1 ： Funkcia nastavenia pre relé znamená, že inicializáciu a výstup relé môžete nastaviť sami, čo sa vykonáva prepínačom na paneli; konkrétneho sprievodcu nastavením nájdete v tabuľke 5.
Poznámka 2: VOLITEĽNÁ FUNKCIA C: Komunikácia RTU RS485, model ASJ10L-LD1A/C

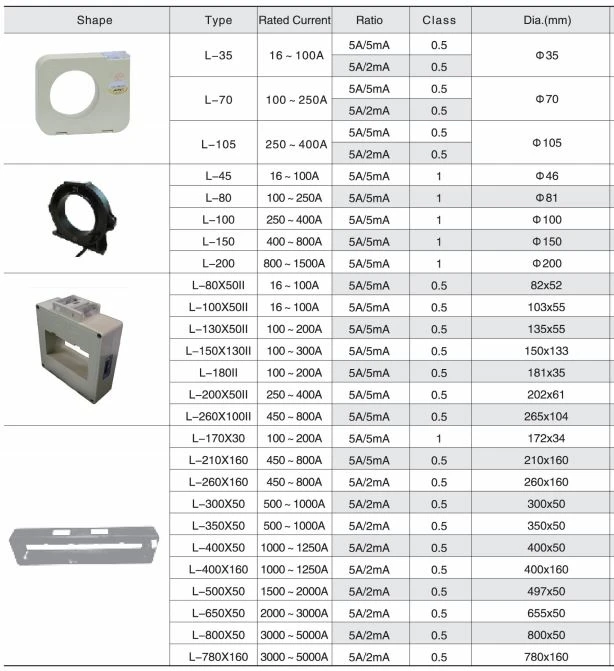

Výber zvyškového prúdového transformátora
Inštalácia
Zhrnutie
Relé zvyškového prúdu radu ASJ má veľmi vysoký pomer výkon-cena. Ako pokročilý inteligentný a digitálny nástroj na monitorovanie zvyškového prúdu bolo relé zvyškového prúdu široko používané v prívodnom vedení alebo v jednofázovom alebo trojfázovom subboxe domácnosti občianskych budov. Elektrické zariadenie v rozvodnej sieti.
